Затем учитывается время, которое потребуется, чтобы нужный сектор оказался под магнитной головкой (задержка вращения, rotational latency ). Современные диски используют позиционирование с ускорением, это означает что, получив команду сменить дорожку, магнитная головка начинает ускоряться до тех пор, пока она не пройдет половину пути до искомой дорожки, затем до подхода к нужной дорожке происходит замедление. Поэтому среднее время поиска всего лишь в несколько раз больше минимального времени поиска. Максимальное время поиска обычно примерно в два раза больше среднего времени поиска, поскольку головка достигает максимальной скорости перемещения, прежде чем дойдет до средней дорожки. Минимальное время поиска дорожки — это время, которое тратится на перемещение головки на соседнюю дорожку. При чтении больших блоков информации, как, например, при считывании архивных записей нашим цифровым видеорегистратором, именно этот параметр будет определять производительность жесткого диска. Среднее время доступа более важно при произвольном считывании небольших объемов информации (например, при перемещении по дереву директорий).

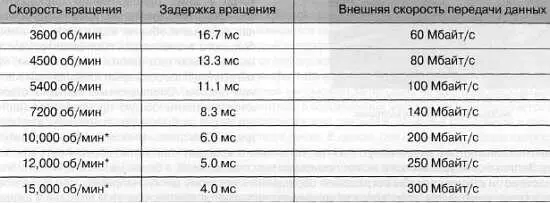

Время доступа складывается из времени переключения между головками, времени поиска нужной дорожки, задержки вращения и времени считывания сектора. Большее количество головок сокращает время, уходящее на механическое позиционирование на новую дорожку. При повышении скорости вращения увеличивается максимальная скорость передачи данных и сокращается задержка вращения, которая представляет собой дополнительное время ожидания появления нужного сектора под магнитной головкой. Приведенная таблица показывает различия между жесткими дисками с разной скоростью вращения и максимальную скорость передачи данных (на этом мы остановимся чуть позже), которая является самым важным параметром, отвечающим за то, какой максимальный объем информации мы можем записать на жесткий диск за единицу времени.

(Задержка вращения в данном случае рассчитывалась следующим образом. Например, для 7200 об/мин скорость вращения (7200) делится на 60 секунд = 120 об/сек и берется обратное значение, но это будет максимальная задержка вращения… Когда же говорят об этом параметре, то очень часто подразумевается среднее значение. Так как время ожидания случайного сектора будет иметь равномерное распределение, то средняя задержка вращения будет равна половине максимальной. Прим. ред.)

* Высокая скорость вращения требует дополнительного охлаждения жесткого диска

Для каждого жесткого диска определена скорость вращения, которая выражается в оборотах в минуту ( revolutions per minute, rpm , об/мин). Этот параметр, кстати, дает очень хорошее представление о производительности жесткого диска. Жесткие диски для настольных ПК обычно имеют 5400 об/мин или 7200 об/мин. При этом жесткие диски с 7200 об/мин работают на 10 % быстрее дисков с 5400 об/мин, но они и дороже на 10–30 %. Старшие серии моделей жестких дисков, которые имеют 10,000 об/мин или 15,000 об/мин, позволяют добиться лишь незначительного прироста в производительности, а их стоимость будет отличаться значительно и в большую сторону, так как в большинстве случаев они имеют SCSI-интерфейс и функции для повышения надежности. Кроме того, высокая скорость вращения шпинделя жесткого диска требует большего энергопотребления, что приводит к большему нагреву жестких дисков. Охлаждение очень важно для всех жестких дисков, но особенно важно оно именно для дисков с высокой скоростью вращения. Таким образом, для обычного цифрового видеорегистратора жесткие диски со скоростью вращения 5400 или 7200 об/мин будут вполне приемлемы и окажутся удачным компромиссом между достаточной скоростью и разумной стоимостью.

Если два жестких диска имеют одинаковую скорость вращения шпинделя, то предпочтительнее окажется тот из них, у которого время поиска меньше. Разница во времени поиска, которая варьируется от 3.9 миллисекунды для сверхбыстрых жестких дисков со SCSI-интерфейсом до 12 миллисекунд у более медленных дисков с IDE-интерфейсом, может быть заметна при работе с большими базами данных, когда головки жесткого диска «бегают» по всем дорожкам, но это также будет заметно при поиске архивных записей в цифровом видеорегистраторе по событиям или по времени записи.

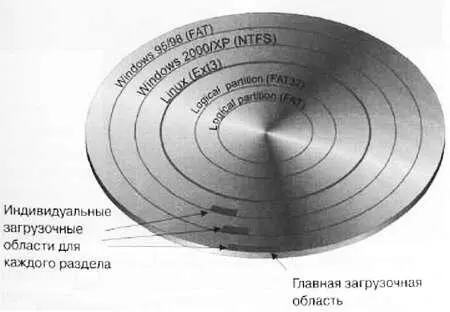

Рис. 9.61. Расположение загрузочных областей

Кэш-память ( cache ) — это еще один параметр, который характеризует жесткий диск. Он обозначает объем внутренней памяти жесткого диска. Предназначенная для того чтобы сократить количество обращений к жесткому диску, кэш-память содержит комбинацию часто запрашиваемой и недавно запрошенной с диска информации. Большой объем кэш-памяти в целом позволяет повысить производительность жесткого диска, когда к нему одновременно обращаются несколько пользователей. Хотя незначительная разница в объеме кэш-памяти не имеет большого значения для производительности, малый объем кэш-памяти говорит о том, что мы столкнулись со старым и медленным жестким диском. Операционные системы стараются повысить общую производительность, сокращая избыточную активность жесткого диска. Для этого наиболее часто используемые данные помещаются в оперативную память, что сильно сокращает количество обращений к жесткому диску. Запись новых данных тоже может производиться с задержкой, в более удобное для этого время. Существуют и другие способы сокращения обращений к жесткому диску. Например, при буферизации дорожки жесткого диска, при задержке вращения считываются все сектора этой дорожки в ожидании появления нужного сектора под магнитной головкой, так как с большой долей вероятности они потребуются сразу после чтения нужного сектора. В современных жестких дисках буферизацией дорожек занимается кэш-память встроенного контроллера диска.

Современные жесткие диски имеют кэшпамять объемом от 2 до 4 Мбайт для буферизации дорожек, что убирает задержку вращения. Некоторые жесткие диски высокого класса имеют 8 или даже 16 Мбайт кэш-памяти. Впрочем, скорость вращения по-прежнему ограничивает максимальную скорость передачи данных.

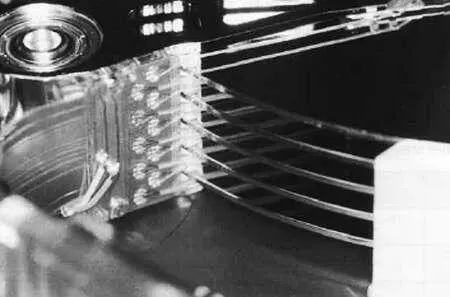

Рис. 9.62. Жесткие диски большого объема обычно имеют несколько головок и пластинок

Несмотря на «умную» электронику, которая позволяет повысить производительность жестких дисков, в первую очередь она определяется именно механическими характеристиками накопителя. По этой причине факторы, влияющие на производительность механических частей жесткого диска, также будут влиять на его надежность и срок службы. Высокая температура, пыль, влажность, сотрясения, вибрации могут послужить причиной поломки жесткого диска. Наиболее частыми причинами сбоев жесткого диска, с которыми мы сталкиваемся на практике в видеонаблюдении, являются перегревы и пыль.
