Владо Дамьяновски - CCTV. Библия видеонаблюдения. Цифровые и сетевые технологии

Глобальные сети обеспечивают связь для более обширных географических территорий как внутри страны, так и в международном масштабе. В таких типах сетей могут использоваться спутниковые каналы связи или выделенные трансокеанские кабельные линии. Глобальные сети могут представлять собой системы высокой сложности, так как они могут объединять локальные и городские сети с глобальными сетями передачи данных, такими, как Интернет. Однако пользователю не будет казаться, что глобальная сеть является более сложной, чем локальная сеть.

По сравнению с глобальными сетями локальные сети являются более быстрыми и надежными, тем не менее, усовершенствование технологий продолжает размывать границы между этими двумя технологиями, благодаря чему локальные сети теперь способны соединять устройства, расположенные в десятках километров друг от друга, одновременно повышая скорость и надежность глобальных сетей. Также уже размывается граница между глобальными сетями и сетью Интернет.

Интернет можно рассматривать в качестве самой крупномасштабной глобальной сети.

Объединение в сеть позволяет пользователю получать доступ к данным, находясь в любой точке земного шара. Это означает, что сотрудник какой-либо компании в городе А может отправлять (загружать в удаленный компьютер) или получать (загружать из удаленного компьютера) файлы за несколько секунд, обмениваясь ими со своим коллегой, находящимся в городе Б. Такой файл может представлять собой документ с расценками на продукцию, рекламный листок, программу или цифровую фотографию.

В видеонаблюдении нас в основном интересует видеоизображение (видеокадры или последовательность сменяющихся кадров), но также может потребоваться и другая информация (аудиозаписи, списки тревожных событий и другие данные, зарегистрированные системой). Все это мы можем легко получить, так как при соответствующем уровне защиты и правильном пароле доступ ко всей информации, собранной цифровой системой видеонаблюдения, осуществляется из любой точки сети также, как отображение и копирование этой информации.

Очевидно, что если для видеонаблюдения используются традиционные аналоговые телекамеры, то видеосигнал сначала должен быть оцифрован, для того чтобы с ним могли работать сетевые компьютеры. Также можно использовать сетевые телекамеры, которые уже изначально предназначены для работы по сети.

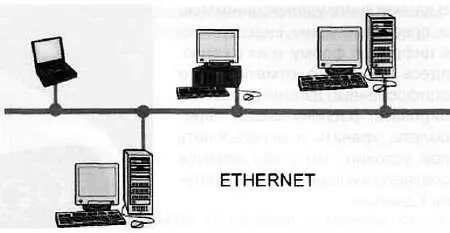

Рис. 11.4

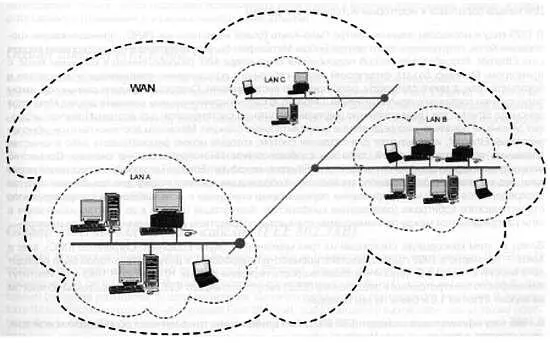

Рис. 11.5. Пример локальной и глобальной сети

В данной книге уделено внимание и преобразованию видеоданных в цифровую форму, и их сжатию, здесь же важно отметить, что оцифрованные данные проще копировать, распечатывать, пересылать, хранить и использовать при условии, что у нас имеется соответствующий уровень доступа к данным.

Это является очень большим преимуществом для систем безопасности, так как создается возможность мониторинга удаленных объектов и управления системами из любого места в любое время. Большинство цифровых видеорегистраторов или сетевых телекамер сконструированы так, что пользователи имеют возможность просматривать информацию с удаленного объекта так, как если бы они сами физически там присутствовали.

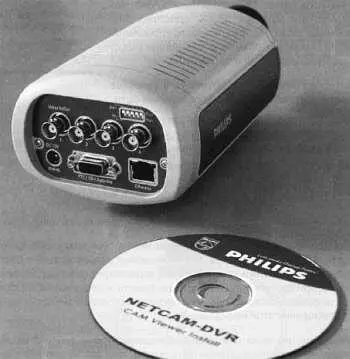

Рис. 11.6. Типичная сетевая телекамера

Для начала обратимся к некоторым историческим фактам.

В 1973 году в исследовательском центре Пало-Альто (более известном как PARC), принадлежащем корпорации Xerox, сотрудником этого центра Бобом Меткалфом была разработана и протестирована первая сеть Ethernet. Разрабатывая способ подключения компьютера Alto, разработанного в компании Xerox, с принтером, Меткалф создал физический метод кабельного подключения, соединяющего устройства в локальной сети, а также стандарты, регулирующие систему связи. Скорость передачи данных при таком подключении составляла приблизительно 3 Мбит/с. В своем первоначальном варианте доклад Меткалфа описывал Ethernet как «разветвленную широковещательную систему связи для доставки пакетов цифровых данных на локально-распределенные вычислительные станции. Механизм доставки пакетов, обеспечиваемый Ethernet, используется для создания систем, которые можно рассматривать либо в качестве локальных компьютерных сетей, либо как слабосвязанную многопроцессорную систему. Совместно используемые средства связи в составе сети Ethernet, ее «эфир» (Ether) — это средства пассивной передачи без какого-либо центрального управления. Координация доступа в эфир для трансляции пакетов распределяется между конкурирующими передающими станциями с использованием контролируемого статистического арбитража (разрешения конфликтов). Коммутация пакетов к их пунктам назначения в сети распределяется между принимающими станциями посредством распознавания адресов пакетов».

Вслед за этим консорциум, состоящий из трех компаний — Digital Equipment Corporation (DEC), Intel и Xerox — примерно в 1980 году осуществил совместную разработку, в результате которой была определена версия Ethernet 1.0, обеспечивающая скорость передачи данных 10 Мбит/с. В 1983 году Институт инженеров по электротехнике и электронике (IEEE) выпустил стандарт IEEE 802.3, основанный во многом на версии Ethernet 1.0 и очень на нее похожий.

В 1985 году официальный стандарт IEEE 802.3 был опубликован, ознаменовав собой начало новой эры, что и привело к появлению сети Интернет несколькими годами позже.

С той поры Ethernet превратился в самую популярную и наиболее широко используемую сетевую технологию в мире. Многие проблемы, связанные с Ethernet, являются общими для многих сетевых технологий, поэтому понимание того, как эти проблемы решаются в сетях Ethernet, может послужить основанием улучшения общего понимания сетевых технологий.

10 Мбит/с (стандарт IEEE 802.3)

Данная категория сети Ethernet имеет отношение к первоначальной технологии локальных сетей, работающих со скоростью 10 Мбит/с. Ethernet может работать в различной проводной среде передачи данных, включая витую пару и коаксиальный кабель. Ethernet со скоростью 10 Мбит/с отличается от других высокоскоростных технологий Ethernet, таких, как FastEthernet, Gigabit Ethernet и 10 Gigabit Ethernet.

В зависимости от типа используемого кабеля различают следующие виды сетей 10 Мбит/с:
