• Луч, падающий в направлении первой главной точки, покинет вторую главную точку под тем же углом.

• Фокусное расстояние такой линзы принимается равным расстоянию от второй главной плоскости до фокуса.

Пользуясь этими свойствами, можно построить геометрическое изображение таким же образом, как в случае линзы, состоящей из одного оптического элемента.

Следует отметить, что вторая главная точка может попасть за объективов с маленьким фокусным расстоянием. Чем меньше пределы системы линз — в случае фокусное расстояние, тем больше оптических элементов необходимо добавлять для коррекции различных искажений, что увеличивает стоимость объектива. С уменьшением формата ПЗС-матриц ( от 2/3" до 1/2" и 1/3", a теперь и до 1/4". В настоящее время выпускаются телекамеры с ПЗС-матрицами 1/6". Прим. ред.) приходится производить объективы с более коротким фокусным расстоянием, чтобы сохранить тот же по ширине угол зрения.

Это, в свою очередь, вынудило промышленность уменьшить расстояние от фланца объектива до плоскости изображения, которое для «С» типа крепления равно 17.5 мм с тем, чтобы оптика стала проще, меньше, дешевле.

Новый формат расстояния равен 12.5 мм, и поскольку он меньше, он называется стандартом CS (S-small).

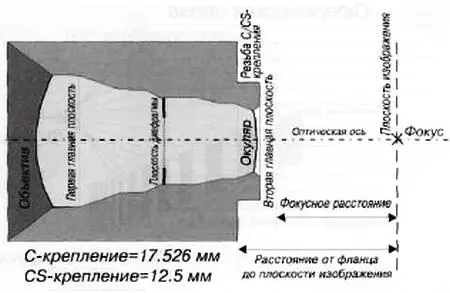

Рис. 3.14. Поперечное сечение объектива с ручной установкой диафрагмы

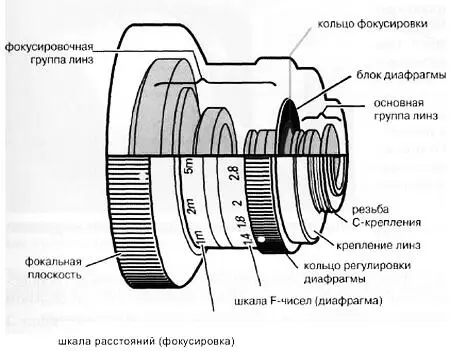

Рис. 3.15. Поперечное сечение объектива с ручной установкой диафрагмы

Как уже упоминалось выше, сферическая аберрация — это общий тип искажения, присущий большинству линз сферического типа. Линзы сферического типа наиболее распространены, поскольку изготавливаются они при помощи самых простых механических способов шлифовки и полировки, подчиняющихся сферическим законам. Полировка выполняется круговой машиной, в результате чего линза имеет сферическую форму. Можно показать, что кроме хроматической аберрации, присущей простому оптическому элементу («разложение на цвета» белого света), есть еще и сферическая аберрация, вызванная сферическим профилем линзы. Фокус не является в точности одной точкой.

На основе физических законов преломления можно показать (но мы не будем вдаваться в эти детали), что колоколоподобная линза (не сферическая) является идеальной для получения единой фокусной точки без сферических искажений. Поперечное сечение такой линзы представляет собой кривую, несколько отклоняющуюся от формы окружности и имеющую форму колокола.

Это продемонстрировано на рис. 3.16, и чтобы было понятнее — в преувеличенной форме. Такая линза называется асферической.

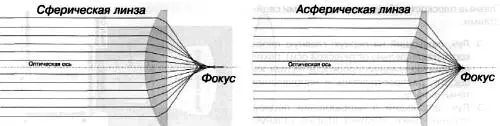

Рис. 3.16. Сферическая и асферическая линзы

Понятно, что такую форму трудно воспроизвести при помощи стандартных полировочных технологий, но, если все-таки обеспечить качественное изготовление, она даст ряд преимуществ в сравнении с традиционными сферическими линзами, включая больший раскрыв диафрагмы (что отражается в меньших значениях F-числа), больший угол зрения, более короткое минимальное расстояние до объекта, меньшее количество оптических элементов, так как приходится исправлять меньше аберраций (в результате объектив становится меньше и легче).

Однако такая технология дороже — из-за сложной техники полировки.

Оптические компании начали выпускать литые асферические линзы, избегая критического процесса шлифования. Этот процесс, правда, не обеспечивает стекла такого качества, как при обычном процессе, но позволяет сделать производство асферических объективов более экономичным.

Качество таких объективов еще нуждается в доказательствах, но они существуют и доступны на рынке оборудования для систем видеонаблюдения.

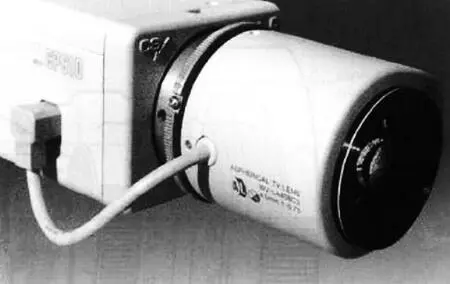

Рис. 3.17. Асферический объектив с автодиафрагмой

Что нам нужно от объектива — это резкое и четкое изображение, свободное от искажений.

Как уже упоминалось, объективы обладают ограниченной разрешающей способностью, и об этом особенно важно помнить, когда мы используем их в видеосистемах высокого разрешения.

Разрешающая способность связана со способностью линзы воспроизводить мелкие детали. Чтобы измерить эту способность, используется испытательная таблица, состоящая из черных и белых полосок с различной плотностью (пространственным периодом), обычно выражаемую в линиях на миллиметр (линий/мм). При подсчете разрешающей способности линзы (линий/мм) мы учитываем и белые, и черные линии.

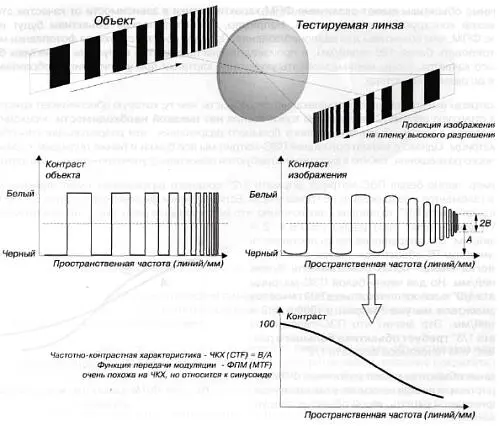

Рис. 3.18. Частотно-контрастная характеристика — 4KX (CTF, contrast transfer function) и функция передачи модуляции — ФПМ (MTF, modulation transfer function)

Характеристика, демонстрирующая «отклик» линзы на различную величину плотности в линиях/мм, называется частотно-контрастной характеристикой (ЧКХ).

С теоретической точки зрения лучше оценивать параметры линзы при непрерывном переходе от черного к бепому (в виде синусоиды), а не на полосках, которые резко переходят от черного к бепому. В особой мере это относится к объективам, используемым в телевидении, так как оптический сигнап в этом спучае преобразуется в эпектрический, который пегче описывается и оценивается при помощи синусоидапьных характеристик. Эта характеристика называется функцией передачи модуляции (ФПМ).

Однако на практике оказывается гораздо проще сделать тестовую таблицу с черно-белыми полосками, а не с синусоидапьным переходом от черного к бепому. ЧКХ и ФПМ — это не одно и то же, но при помощи ЧКХ гораздо проще измерить и с достаточно большой точностью можно описать обобщенные характеристики линзы.

Самая простая анапогия, которая поможет нам понять, что такое ФПМ, — это спектральный отклик аудиосистемы. В аудиосистеме мы рассматриваем уровень выхода (напряжение или звуковое давление) в зависимости от частоты аудиосигнала. В оптике мы депаем то же самое, только ФПМ выражается в виде зависимости контрастности (от 0 до 100 %) от пространственной ппотности (в пиниях/мм), как мы видели на рис. 3.18.

Различные объективы имеют различные ФПМ-характеристики в зависимости от качества стекла, оптической конструкции и применения. Например, фотографические объективы будут иметь лучшую ФПМ, чем объективы для видеонаблюдения. Причина проста: структура фотопленки может регистрировать более 120 линий/мм, и производителям приходится выпускать объективы более высокого качества, чтобы минимизировать ухудшение картинки при увеличении изображения на пленке до размеров постера.
