Коллектив авторов - История электротехники

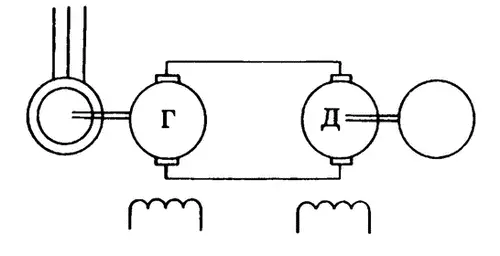

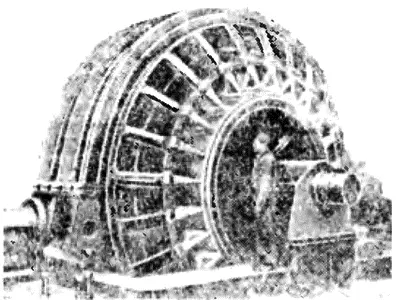

Наибольшее применение в регулируемых электроприводах средней и большой мощности в этот период и в дальнейшем нашла предложенная еще в конце XIX в. система Вард — Леонарда (генератор — двигатель), состоящая из нескольких электрических машин (рис. 6.37), но обладающая отличными регулировочными возможностями как в статике, так и в динамике. На основе этой системы удалось создать электропривод реверсивных прокатных станов. Первой такой установкой в СССР был электропривод блюминга мощностью 7000 л.с., выпущенный заводом «Электросила» в 1931 г. (рис. 6.38). Для питания двигателя был установлен трехмашинный агрегат, состоящий из асинхронного двигателя мощностью 3680 кВт и двух генераторов постоянного тока мощностью по 3000 кВт. Система управления, разработанная ХЭМЗ, решала задачи автоматического управления магнитным полем генераторов и двигателей, моментом асинхронных двигателей и т.п.

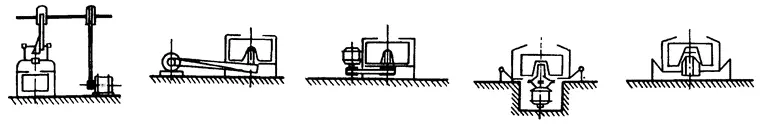

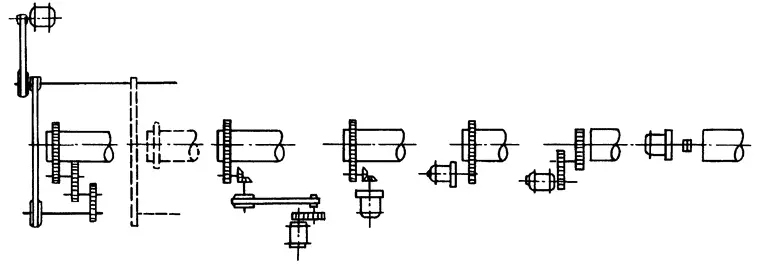

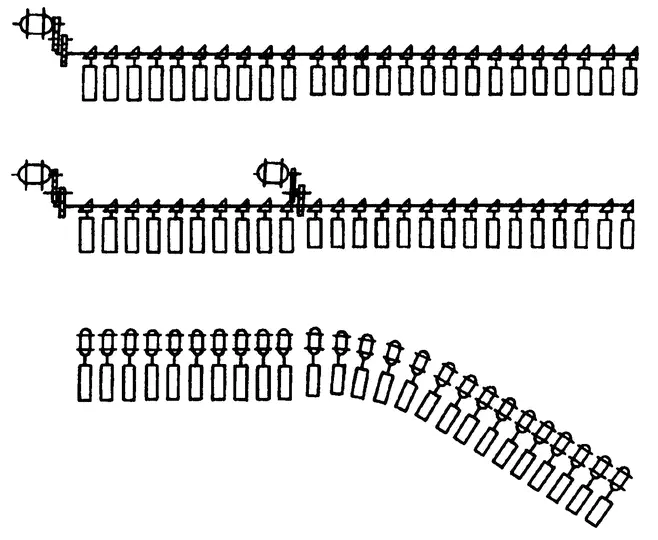

Индивидуальный электропривод сыграл большую роль в развитии и совершенствовании многих технологических машин и агрегатов. Это осуществлялось главным образом за счет приближения двигателя к рабочему органу и исключения благодаря этому значительной части громоздких механических передач, а также за счет перехода от механического к электрическому управлению скоростью. Ниже показано несколько примеров эволюции привода и кинематики механизмов ряда технологических агрегатов [6.54]: текстильной центрифуги (рис. 6.39), цементной печи (рис. 6.40), рольганга (рис. 6.41), фрезерного станка (рис. 6.42) [6.58]. Эти примеры свидетельствуют о серьезных упрощениях в конструкции агрегатов при одновременном повышении функциональных возможностей, производительности и качества технологического процесса, снижении потерь электроэнергии.

Так, опыты, проведенные на трех аналогичных токарных станках, показали, что при непосредственном приводе шпинделя от двигателя удельная производительность составила 13,4, при приводе через зубчатые колеса 8,3 и через ступенчатые шкивы — 7,4 кг/кВт∙ч [6.54]. При переходе в одном из типов прядильных машин к многодвигательному индивидуальному электроприводу производительность выросла на 40–100% при уменьшении потребления энергии на 20–40% и снижении численности персонала на 60% [6.54, 6.58].

Еще больший эффект дает соединение электродвигателя с рабочим органом рабочей машины в одно единое целое: мотор — колесо транспортного средства, электрошпиндель, электроверетено, электроинструмент, ролик рольганга в виде наружного ротора двигателя со статором, размещенным внутри, и т.п. Это направление интеграции отдельных элементов в электромеханические модули, возникшее на ранней стадии освоения индивидуального электропривода, получило особенно убедительное развитие в последние годы.

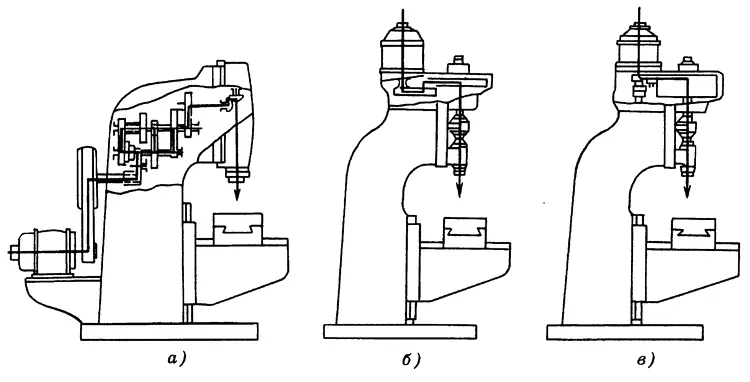

Влияние электрического регулирования скорости на кинематику агрегата иллюстрируется на рис. 6.43 [6.58] применительно к сверлильному станку с механическим (а), электромеханическим — двухскоростной двигатель (б) и электрическим (в) регулированием скорости.

К началу 40-х годов электромеханическая часть индивидуального, в том числе многодвигательного электропривода, приобрела современные черты. Его характерной особенностью оставалось релейно-контакторное управление, хотя уже стали появляться системы непрерывного управления. К ним в первую очередь следует отнести рассмотренную ранее систему Г — Д, некоторые схемы электрического вала на асинхронных двигателях с фазным ротором, использованные на шлюзовых затворах, в ряде машин и станков.

Идеи автоматического управления, зародившиеся задолго до создания работоспособного электропривода (идеи Уатта — Ползунова и др.), в 30-е годы начали интенсивно развиваться применительно к электроприводу. Первые практические разработки в России относятся к автоматическому управлению подачей в ряде технологических агрегатов: врубовых машинах, металлорежущих станках, нажимных устройствах прокатных станов, салазковых пилах и т.п.[6.58].

В 1934 г. B.C. Вихманом была разработана отечественная версия системы копировального станка, основанная на фотоэлектрическом копировании по чертежу. В 1936 г. Т.Н. Соколов предложил новую систему электрокопирования по шаблону с электронно-ионным управлением, которая была реализована на станкостроительном заводе им. Я.М. Свердлова в 1940–1941 гг. Электроприводы подач копировальных станков явились первыми советскими следящими электроприводами.

В эти же годы появились и стали быстро развиваться другие принципы построения систем автоматического управления электропривода, основанные на применении замкнутых структур с использованием усилителей разных типов: машинных, электронно-ионных, несколько позже магнитных.

В 40-е годы особенно большое распространение получили различные электромашинные усилители (ЭМУ), основанные на предложенном К.И. Шенфером еще в 1929 г. метадине — машине постоянного тока с двойным комплектом щеток и особой конструкцией магнитной цепи. Первая отечественная система управления электропривода с ЭМУ, выполненным как генератор постоянного тока с несколькими обмотками возбуждения, опередившая аналогичные зарубежные устройства, была разработана в 1937 г. в ВЭИ.
