Нагрев на сверхвысоких частотах (микроволновый нагрев). Нагрев на сверхвысоких частотах (СВЧ) стал применяться после изобретения магнетрона в 40-х годах. В США в 1947 г. появилась первая СВЧ-плита «Радарэндж» с рабочей частотой 2400 МГц (длина волны 12,5 см), установленная в вагоне-ресторане и предназначенная для размораживания и подогрева предварительно приготовленных и замороженных блюд. В начале 70-х годов в США использовалось около 2 млн. бытовых микроволновых печей, в Японии — около 500 тыс.

С 1961 г. в Москве на ВДНХ демонстрировалась печь, созданная ВНИИТВЧ. Ленинградский завод торгового машиностроения изготовил опытно-промышленную серию подобных печей с использованием магнетронов непрерывного действия мощностями 600 и 1600 Вт.

В начале 60-х годов проводились опытные работы по промышленному применению нагрева на сверхвысоких частотах, в частности для разрушения горных пород (США, Япония) и получения плазменного факела (США, ФРГ). У нас в стране работы по измельчению твердых горных пород проводил в 60-х годах Институт горного дела имени А.А. Скачинского, но из-за экономических показателей этот способ оказался неконкурентоспособным.

В конце 80-х годов фирма «Линн» (Австрия) разработала высокотемпературную СВЧ-установку для спекания оксидов (температура до 2000 °С), в которой использованы футеровка и водоохлаждение резонатора.

В последние годы в нашей стране выпускается ряд промышленных СВЧ-установок для диэлектрического нагрева мощностью 0,5–60 кВт.

Начальный период. Начало работ по плазменному нагреву относится к 20-м годам XX в. Сам термин «плазма» ввел И. Ленгмюр (США), а понятие «квазинейтральная» — В. Шоттки (Германия). В 1922 г. X. Гердиен и А. Лотц (Германия) провели опыты с плазмой, полученной при интенсивном охлаждении электрической дуги путем применения металлической диафрагмы и тангенциальной подачи воды. Затем в течение ряда лет проводились исследования физических свойств электрической дуги и плазмы, и только в 50-х годах начались разработки промышленных плазмотронов и плазменных технологических процессов.

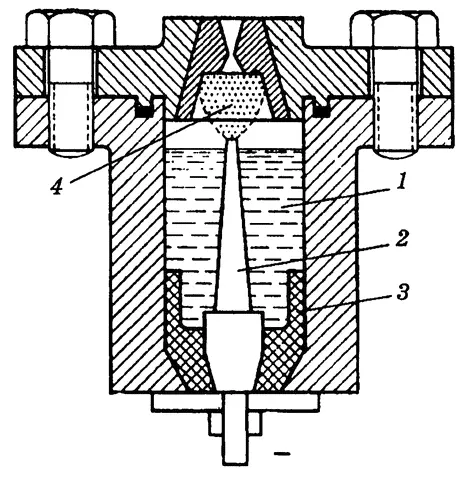

Дуговые плазмотроны. В 1954 г. Т. Петерс (США) создал плазмотрон, представляющий собой камеру, в которой дуга горит в парах воды при давлении до 500 МПа (рис. 7.9). На выходе из сопла получены высокие сверхзвуковые скорости плазмы.

Фирмы США («Линде», «Плазмадин») с 1955 г. стали применять плазмотроны для нанесения покрытий (алюминий, вольфрам), а также для резки и сварки металлов.

В СССР развитие плазменного нагрева началось в конце 50-х — начале 60-х годов. Под руководством М.Я. Смелянского работы по применению плазменного нагрева велись на кафедре электротермических установок МЭИ. Во ВНИИ-ЭТО (Н.И. Бортничук, В.А. Хотин) в 1961 г. была запущена первая плазменная печь — стенд мощностью 30 кВт, а затем была создана лабораторная плазменная печь для плавки сталей и тугоплавких металлов (1965 г.). В 1970 г. пущена в эксплуатацию плазменная печь для плавки стали в керамическом тигле емкостью 3,5 т (г. Челябинск) и созданы дуговые плазмотроны и источники питания для плавильных печей на токи 1, 3 и 6 кА.

Исследования по промышленному применению плазменного нагрева велись в Институте металлургии АН СССР (Н.Н. Рыкалин, А.В. Николаев), Институте тепло- и массообмена АН БССР (О.И. Ясько), Московском авиационном институте (И.С. Паневин), Институте нефтехимического синтеза и неорганической химии АН СССР (Л.С. Полак) и ряде других организаций.

Особенно необходимо выделить Институт магнитогидродинамики Сибирского отделения АН СССР, где под руководством М.Ф. Жукова была создана научная школа по изучению и применению плазмы (М.С. Даутов, А.С. Аньшаков и др.); разрабатывалась теория и проводились экспериментальные исследования плазмотронов; были разработаны различные конструкции плазмотронов: с осевой стабилизацией дуги, двусторонним истечением плазмы, с вращением дуги в магнитном поле и т.д.

В 60-х годах фирма «Линде» (США) разработала конструкцию плазменно-дуговой сталеплавильной печи с керамическим тиглем и тремя плазмотронами. Подобные установки разрабатывали также фирмы Англии, Японии и ГДР.

В СССР разработки плавильных плазменных печей вел ВНИИЭТО: 1977–1979 гг. в ГДР была введена в эксплуатацию крупнейшая в мире печь емкостью 30–45 т и мощностью 20 МВт с четырьмя плазмотронами постоянного тока для плавки сталей и сплавов (изготовлена на Новосибирском ЗЭТО); 1979 г. — пуск печи емкостью 12 т на Челябинском металлургическом заводе.

Фирма «Дайдо Стил» (Япония, 1969 г.) ввела в эксплуатацию индукционно-плазменную печь емкостью 500 кг, общей мощностью около 400 кВт, из которых 200 кВт за счет индуктора и 200 кВт — плазмотрона постоянного тока с использованием аргона. В нашей стране индукционно-плазменные печи разрабатывал ВНИИЭТО. Основная энергия в металл передается индукционным методом. Плазмотрон позволяет интенсифицировать процесс расплавления шихты, а при рафинировании расплавленного металла подогревать шлак.

В начале 70-х годов в разных странах (Япония, СССР и др.) стали разрабатываться плазмотроны с полым катодом, работающие при давлениях 1–100 Па. По сравнению с электронно-лучевыми установками в них снижается испарение металла и легирующих добавок. Фирма «Ульвак» (Япония) создала плазменную вакуумную установку мощностью 2400 кВт для переплава титановой губки и титановых отходов. Установки такого типа разрабатывались также у нас во ВНИИЭТО и МЭИ.

В начале 70-х годов работали промышленные установки для крекинга метана мощностью 6–8 МВт (фирма «Хюльс», ФРГ) и 25 МВт («Вестингауз», США).

Шведская фирма «СКФ стил дивизион» в конце 70-х годов разработала новые плазменные процессы прямого восстановления железа, получения чугуна при усовершенствованной доменной плавке и извлечения металлов из улавливаемой пыли прокатного производства.

Сверхвысокочастотные (СВЧ) плазмотроны. В начале 70-х годов СВЧ-установки для нагрева газов серийно выпускались в США, Великобритании и Франции. Подобные установки были созданы и в СССР. В установке «Фиалка» СВЧ-разряд горел в кварцевой трубке диаметром 50 мм. Технические данные: рабочие газы — аргон, азот, воздух, температура 4000–6000 К, мощность до 5 кВт, частота 2375 МГц.

Начальный период. Техника электронно-лучевого нагрева (плавка и рафинирование металлов, размерная обработка, сварка, термообработка, нанесение покрытий испарением, декоративная обработка поверхности) создана на основе достижений физики, электроники, электронной оптики и вакуумной техники.
