С момента создания кабельной промышленности одним из основных типов ее продукции являлись провода для воздушных линий электропередач (ЛЭП). В настоящее время создана широкая гамма этих проводов, позволяющая решать задачи энергетики: для воздушных ЛЭП, проходящих в районах с коррозионно-активной атмосферой; для переходов через реки с большим расстоянием между опорами; для воздушных ЛЭП, рассчитанных на сверхвысокие напряжения. Основными изготовителями таких проводов являются акционерные общества, созданные на заводах «Кирскабель» (г. Кире) и «Иркутскка-бель» (г. Иркутск).

Одним из важнейших элементов инфраструктуры любой страны являются телекоммуникационные системы. Поэтому сразу после окончания Великой Отечественной войны развитию производства кабелей связи было уделено особое внимание. Важным этапом развития в этой области кабельной техники явилась разработка и организация производства кабелей дальней связи — коаксиальных и симметричных. Первые коаксиальные магистральные кабели с шайбовой изоляцией были изготовлены на заводе «Севкабель» в 1949 г. Сначала они предназначались для передачи по каждой паре 960 телефонных переговоров на частотах до 4 МГц. Затем по мере усовершенствования конструкций этих кабелей, а также применяемой аппаратуры связи спектр передаваемых с помощью этих кабелей частот последовательно повышался до 8,5 и 20 МГц, что позволило передавать по каждой коаксиальной паре 3800 телефонных разговоров. На заводе «Азовкабель» был начат выпуск разработанных ВНИИКП кабелей дальней связи с баллонной изоляцией.

Пионерами в области освоения отечественного производства симметричных кабелей дальней связи явились заводы «Севкабель» (кордельно-бумажная изоляция) и «Москабель» (кордельно-стирофлексная изоляция). Постепенное усовершенствование конструкции этих кабелей и аппаратуры связи привело к тому, что линии связи позволяли обеспечить уплотнение 60-ка-нальной аппаратурой связи в спектре частот 12–252 кГц и передачу по каждой паре 60 телефонных разговоров. В дальнейшем производство симметричных кабелей связи развивалось на Куйбышевском заводе кабелей связи (КЗКС), ныне «Самарская кабельная компания». Постепенно характеристики симметричных кабелей со стирофлексной изоляцией были повышены настолько, что по каждому каналу можно было вести передачу 120 телефонных разговоров на частотах до 552 кГц.

Параллельно с разработкой и развитием новых пластмасс в области кабелей связи проводились работы по замене этими материалами оболочек кабелей из дефицитного и тяжелого свинца. Переход на пластмассовые оболочки сопровождался заменой гигроскопичной бумажной изоляции в основном на полиэтиленовую и частично на изоляцию из поливинилхлоридного пластиката. Результатом широкого внедрения пластмасс явилась организация под руководством ВНИИКП производства городских телефонных кабелей на заводах «Ташкенткабель», КЗКС, «Одесскабель», «Электрокабель» (г. Кольчугино). Революционным шагом в организации высокопроизводительного производства таких кабелей стало создание и внедрение в промышленность полуавтоматических линий по изготовлению жил телефонных кабелей с пластмассовой изоляцией, первая из которых, разработанная ВНИИКП, начала эксплуатироваться на КЗКС в 1961 г. Следует отметить, что в 60–70-е годы на базе полученного опыта была создана целая гамма полуавтоматических линий подобного назначения, в том числе для изготовления жил не только телефонных, но и сигнально-блокировочных, шахтных, контрольных кабелей, установочных проводов и т.д.

В начале 80-х годов на заводе «Одесскабель» финской фирмой «Нокиа» совместно с ВНИИКП было организовано первое в мире автоматическое производство городских телефонных кабелей в сочетании с автоматическим складированием полуфабрикатов и готовой продукции.

В эти же годы на смену традиционным кабелям связи приходят волоконно-оптические [10.40]. В этих кабелях взамен медных жил используются кварцевые волокна, способные передавать на дальние расстояния огромные объемы информации. В 1985 г. в СССР был создан, а в 1987 г. реорганизован межотраслевой научно-технический комплекс (МНТК) «Световод», головной организацией которого стало научно-производственное объединение «ВНИИКП». Научным руководителем МНТК «Световод» был лауреат Нобелевской премии, академик A.M. Прохоров. На заводах в г. Гусь-Хрустальный и С.-Петербург удалось организовать производство заготовок для оптического волокна, а на кабельных заводах «Электропровод», «Одесскабель», «Севкабель», «Экспокабель» и ОКБ КП (г. Мытищи) — производство оптического волокна для кабелей волоконно-оптической связи внутри городов, областей и магистральных систем связи, в также волоконно-оптических кабелей специального назначения. Эти кабели предназначались для работы на длинах волн 850, 1300 и 1550 нм, в том числе со смещенной дисперсией. В целом эти кабели (так называемого второго поколения) соответствовали предъявляемым в то время требованиям, и с 1986 г. объем их производства ежегодно увеличивался примерно вдвое. После распада СССР при переходе к рыночной экономике, сопровождавшемся гиперинфляцией, производство оптических кабелей в первый же год упало на 40% и сохранилось практически только на заводе «Электропровод». Однако затем это производство начало вновь интенсивно развиваться, и в 1997–1998 гг. было организовано производство волоконно-оптических кабелей на заводах «Москабельмет», «Воронежтелекабель» (г. Воронеж), в «Самарской кабельной компании» и на фирме «Оптика-кабель» (г. Москва).

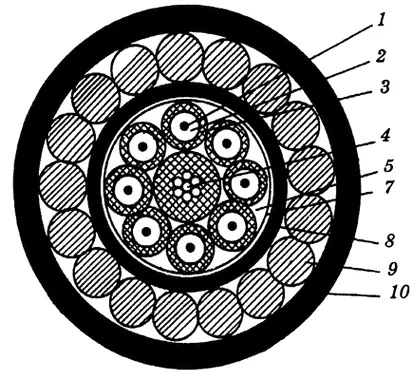

В России в настоящее время выпускаются волоконно-оптические кабели различных конструкций. Основные конструкции имеют в своем составе, как правило, шесть-восемь модулей с оптическим волокном, скрученных вокруг центрального силового элемента из стеклопластика или стального троса. Каждый модуль может содержать не только одно, но и большее число волокон. Кабели должны иметь требуемый заказчиком уровень затухания, в частности не более 0,22 дБ/км на длине волны 1550 нм, а также иметь герметизацию по всем элементам. Типичная конструкция волоконно-оптических кабелей для зоновых и магистральных линий связи показана на рис. 10.7.
