Практические достижения этого нового и перспективного направления применения транзисторов были реализованы О.А. Коссовым (1964 г.) и О.А. Хасаевым (1966 г.). Важную роль в распространении знаний о транзисторах, их практическом применении в промышленной электронике сыграли ставшие периодическими выпуски сборников статей «Полупроводниковые триоды в автоматике» под редакцией Ю.И. Конева.

Значительным успехом транзисторной электроники стало создание и широкое распространение кремниевых биполярных транзисторов. Благодаря физическим свойствам кремния эти транзисторы обладают более высокой стабильностью свойств при колебаниях температуры, значительно меньшими обратными токами переходов по сравнению с германиевыми. По мере совершенствования технологии и повышения чистоты исходного материала повысились предельные напряжения на переходах с 20–50 В у первых германиевых транзисторов до нескольких сотен вольт у современных кремниевых. Так же быстро росли частотные свойства приборов: от десятков и сотен килогерц у первых сплавных германиевых приборов до десятков мегагерц у современных кремниевых.

Изобретение в 50-е годы полевых (униполярных) транзисторов вначале не оставило заметного следа в полупроводниковой схемотехнике. Положение изменилось с разработкой новых технологий изготовления переходов. Современные полевые транзисторы не уступают биполярным по предельным значениям параметров и частотным свойствам и образуют самостоятельную группу с явно выраженными свойствами и областью применения.

Было бы несправедливо описывать развитие полупроводниковой электроники только с позиции совершенствования и обновления элементной базы. Создание новых устройств и систем промышленной электроники затронуло все сферы производства. Промышленность успешно освоила автоматизированное проектирование и производство печатных плат, беспроводной монтаж, методы входного и пооперационного контроля изделия. Тем не менее производство новых типов изделий проходило последовательно одни и те же этапы: задание на разработку, создание структурной и функциональной схем, разработка принципиальной схемы с использованием доступных и разрешенных комплектующих элементов; далее конструирования, подготовки производства и т.д. Каждая новая разработка проходила все этапы. В этих условиях было естественно для изделий массового производства автоматизировать все этапы разработки и изготовления. Так родились системы автоматизированного проектирования (САПР), системы изготовления печатных плат, системы размещения деталей и автоматической пайки, контроля плат и готовых изделий.

Новой сферой применения средств электроники стала обработка логических сигналов. До сих пор предполагалось, что любой сигнал содержит информацию, которая ставится в соответствие с количественной характеристикой сигнала: мгновенным значением аналогового напряжения, частотой гармонического носителя, длительностью импульса в последовательности.

Наряду с такими сигналами все большее применение находили логические сигналы, которые могли принимать фиксированное множество значений и отвечали на вопрос, принадлежит или не принадлежит данный сигнал к одному из подмножеств.

Общеизвестными стали двоичные (бинарные) сигналы, которые давали однозначный ответ на вопрос, истинно или ложно то или иное положение. Информация в таком сигнале содержалась не в уровне сигнала, а в его принадлежности к некоторому множеству. У бинарных сигналов это множество соответствует двум различным значениям, которые определяются как высокий (единичный) и низкий (нулевой) уровень. С логическими бинарными сигналами часто встречаются в технике, когда возникает необходимость отобразить состояние контакта (замкнут, разомкнут), транзисторного ключа (насыщен или находится в режиме отсечки). На основе логических переменных были введены логические функции. Примером логической функции может служить правило функционирования некоторого устройства: агрегат должен быть включен, если присутствует напряжение сети, температура не вышла из допустимых пределов, а с момента подачи сигнала на включение прошло не менее 5 с. На начальном этапе развития логических устройств в 50-е годы была осознана возможность реализации любых алгоритмов логического управления при ограниченном элементном базисе. Достаточно иметь весьма ограниченный набор типовых логических элементов, например, И, ИЛИ, НЕ, И-НЕ, ИЛИ-НЕ, чтобы из них можно было создать электронное устройство любой сложности и любого функционального назначения.

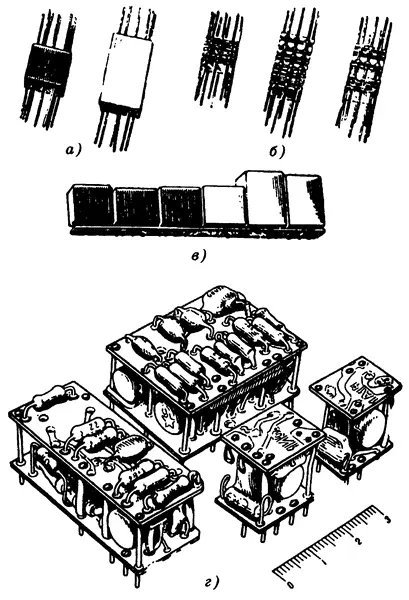

Первые типовые логические элементы создавались на основе транзисторно-резисторных, диодно-транзисторных, транзисторно-транзисторных ячеек (РТЛ, ДТЛ, ТТЛ), выполняемых из дискретных компонентов навесным монтажем или на печатных платах. Конструктивно они выполнялись в виде компактного параллелепипеда в пластмассовом корпусе, иногда залитого эпоксидной смолой (рис. 11.12). Монолитный брусок с набором внешних выводов имел хорошие механические свойства. Слабым местом устройств были внешние выводы и соединения. Проектирование логических устройств означало полное, исчерпывающее описание функционирования на языке булевой алгебры, приведение к выбранному элементному базису и схемотехническое (топологическое) проектирование.

Интеграция в электронике проявилась как результат объединения нескольких элементов схем в один функционально и конструктивно завершенный узел. На этом этапе развития полупроводниковой схемотехники произошло удачное объединение микроэлектроники с развитым аппаратом логического проектирования. В 50–60-х годах было освоено массовое производство интегральных схем малой степени интеграции (до нескольких десятков логических элементов в одном корпусе). На их основе стало возможным проектирование устройств, выполняющих любые требуемые функции.

Переход от логических модулей на дискретных компонентах к интегральным логическим схемам ознаменовал начало победного шествия интегральной электроники и схемотехники.

Методы интегральной технологии позволили получить на одном кристалле — микроскопическом кусочке полупроводника — целое микроэлектронное устройство, содержащее диоды, транзисторы, резисторы. Выполнение функциональных узлов на таких микросхемах стало значительно менее трудоемким, надежность возросла благодаря меньшему числу внешних соединений. Дальнейшее развитие микросхемотехники шло по пути поиска компромисса между повышением степени интеграции и универсальностью микросхем. Методами интегральной технологии можно изготовить весьма сложную схему, однако она будет находить ограниченное применение в силу своей специфичности, а следовательно, ее производство станет нерентабельным, такая микросхема окажется дороже узла, выполненного на элементах малой степени интеграции. Наряду со схемами малой степени интеграции (до 10 логических вентилей на одном кристалле) получили распространение средние (до 100 вентилей) и большие интегральные схемы (до 1000 вентилей). Здесь логическим вентилем назовем минимальную структуру, имеющую один вход и один выход (внутренний или внешний). В 1980 г. интеграция достигла 3 млн. вентилей на одном кристалле (чипе) — так называемые сверхбольшие интегральные схемы (СБИС).
