Описанный метод применим для измерения любой физической величины, если имеется измерительный преобразователь этой величины в интервал времени или частоту.

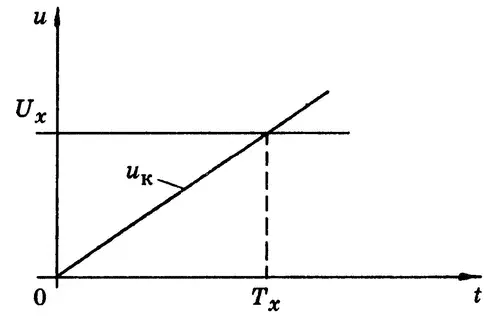

В числе первых были разработаны преобразователи электрического напряжения в интервал времени, которые строились на основе метода динамической компенсации, предложенного в 1935 г. Ф.Е. Темниковым. Принцип действия таких преобразователей заключается в следующем (рис. 12.6). Измеряемое напряжение U x сравнивается с компенсирующим его линейно изменяющимся напряжением u к, вырабатываемым специальным генератором. Момент Т x равенства напряжений определяется с помощью электронного компаратора. Интервал времени с начала процесса компенсации до срабатывания компаратора оказывается при этом пропорциональным мгновенному значению измеряемого напряжения в момент компенсации.

Для построения цифровых вольтметров рассмотренный метод практически не использовался из-за сравнительно низкой точности и плохой помехозащищенности. Однако благодаря простоте технической реализации он применялся в 60-е годы в информационно-измерительных системах.

Более перспективным для создания цифровых вольтметров постоянного тока оказался метод двухтактного интегрирования. В нашей стране данный метод был предложен в 1958 г. А.К. Заволокиным и Г.И. Курахтановым; в 1960 г. В.Г. Беляков и Е.В. Добров построили цифровой вольтметр с двухтактным интегрированием. Примерно в это же время различные схемы таких вольтметров были запатентованы в США, Японии и других странах.

В данных вольтметрах измеряемое напряжение интегрируется за фиксированный интервал времени — первый такт интегрирования. На втором такте интегрируется эталонное напряжение противоположного знака. Момент перехода напряжения на выходе интегратора через нуль — момент окончания второго такта — фиксируется компаратором. Можно показать, что среднее значение измеряемого напряжения на первом такте интегрирования пропорционально длительности второго такта, который измеряется по методу последовательного счета.

Очень скоро выяснилось, что цифровые вольтметры с двухтактным интегрированием обладают рядом существенных преимуществ перед вольтметрами других систем. Прежде всего это высокие линейность, точность и помехозащищенность, а также простота схемы и сравнительно низкая стоимость. Уже первые такие вольтметры (например, японской фирмы «Такеда Рикен» («Takeda Riken») в 60-е годы обеспечивали приведенную погрешность, не превышающую 0,01%, и имели гальваническое разделение между входными и выходными цепями с электростатическим экранированием, обеспечивающим подавление помех.

Главный недостаток данных вольтметров — низкое быстродействие; время измерения составляет обычно от 50 до 250 мс. Однако этот недостаток не является серьезным для автономных ЦИП, не работающих в составе информационно-измерительных систем. Поэтому с 70-х годов до нашего времени цифровые вольтметры с двухтактным интегрированием являются наиболее распространенными цифровыми приборами для измерений постоянных напряжений. Конечно, со временем в связи с развитием технологии эти приборы существенно модернизировались. В настоящее время основная часть цифровой и аналоговой схем подобного прибора обычно выполняется в виде одной микросхемы (например, типа ICL7106 американской фирмы МАКСИМ (MAXIM). Встроенные измерительные преобразователи позволяют использовать прибор в качестве мультиметра, измеряющего постоянные и переменные напряжения, токи, сопротивления, а иногда и другие физические величины.

О технических характеристиках современных АЦП с двухтактным интегрированием дает представление 22-разрядный преобразователь типа AD1175 фирмы «Аналог Дивайсис» («Analog Devices»). Это модуль размерами 11x13x1,3 мм, сопрягаемый с персональным компьютером. Осуществляя 20 преобразований в секунду, он обеспечивает интегральную нелинейность не более 0,0001%, а дифференциальную — не более 0,000013%.

Начиная с 60-х годов наряду с цифровыми вольтметрами с двухтактным интегрированием стали выпускаться вольтметры с предварительным преобразованием измеряемого напряжения в частоту. Такие приборы производила, в частности, английская фирма «Солартрон» («Solartron»). По свойствам и техническим характеристикам эти вольтметры близки к вольтметрам с двухтактным интегрированием, однако последние благодаря простоте и сравнительно низкой стоимости получили более широкое применение.

С появлением и быстрым совершенствованием ЦИП совершился переворот в представлениях о возможностях электроизмерительной техники. Например, измерение напряжения постоянного тока цифровым вольтметром с восьми- и даже девятизначным цифровым отсчетным устройством, с автоматическим выбором поддиапазона из ряда 0,1; 1; 10; 100; 1000 В и значением единицы младшего разряда 10 нВ на первом поддиапазоне, с входным сопротивлением более 1 ГОм на первых трех поддиапазонах несравнимо с измерением того же напряжения электромеханическими или электронными аналоговыми вольтметрами высших классов точности. По точности подобный цифровой вольтметр может конкурировать с наилучшими компенсаторами (потенциометрами) с ручным уравновешиванием, но существенно превосходит их по скорости и автоматизации процесса измерения.

Еще более разительный пример дает цифровое измерение частоты. Все аналоговые частотомеры основаны на каком-либо косвенном методе измерений; например, в них может использоваться эффект влияния частоты на сопротивление цепи с реактивными элементами. Погрешность аналоговых частотомеров составляет обычно десятые доли процента. Цифровые частотомеры, измеряющие частоту в соответствии с ее определением, т.е. измеряющие число периодов за заданный промежуток времени, имеют несравненно более высокую точность. Применение кварцевых резонаторов для стабилизации интервала времени счета позволило обеспечить погрешность, не превышающую нескольких миллионных долей процента; лучшие цифровые частотомеры имеют 10 десятичных знаков на цифровом отсчетном устройстве.

Большой вклад в развитие цифровой электроизмерительной техники внесли отечественные ученые: Ф.Б. Гриневич, В.Ю. Кнеллер, В.Н. Малиновский, П.П. Орнатский, В.Н. Хлистунов, В.М. Шляндин М.П. Цапенко и многие другие.

С 60-х годов начался процесс постепенного вытеснения аналоговых электромеханических и электронных измерительных приборов цифровыми. Уже к 1970 г. в США на долю цифровых вольтметров приходилось 75% всего объема выпуска приборов для измерения напряжения, а на долю цифровых частотомеров — 95%. Были разработаны цифровые мосты постоянного и переменного тока, фазометры, ваттметры, термометры, весы и многие другие ЦИП. Щитовые ЦИП стали конкурировать с аналоговыми приборами, традиционно размещавшимися на щитах диспетчерских пунктов. Цифровые тестеры к настоящему времени практически вытеснили аналоговые.
