Если по какой-либо причине ток, проходящий через транзистор VТ2, увеличится, то соответственно увеличится и напряжение на резисторах R5 и R6. В результате, благодаря резистору R4, увеличится напряжение на базе транзистора VТ1, что приведет к увеличению его коллекторного тока и соответствующему увеличению падения напряжения на резисторе R2, а это вызовет уменьшение напряжения на коллекторе транзистора VТ1, к которому непосредственно подключена база транзистора VТ2. Уменьшение значения напряжения на базе транзистора VТ2 приведет к уменьшению коллекторного тока этого транзистора и соответствующему уменьшению напряжения на резисторах R5 и R6. При этом уменьшится напряжение на базе транзистора VТ1, этот транзистор прикроется и вновь будет работать в нормальном, первоначально установленном режиме. Таким образом, токи и рабочие точки транзисторов VТ1 и VТ2 будут стабилизированы. Аналогичным образом схема стабилизации функционирует и при возможном уменьшении коллекторного тока транзистора VТ2, например, при уменьшении температуры окружающей среды.

У усилителей с непосредственной связью между каскадами для установки режима обычно бывает достаточно подобрать величину сопротивления лишь одного резистора. В рассмотренной схеме режим работы устанавливается подбором сопротивления резистора R6 или резистора R2.

В связи с тем, что резистор R3 не зашунтирован конденсатором, в данном усилителе возникает обратная связь по переменному току, обеспечивающая резкое уменьшение искажений.

Необходимо отметить, что при любом изменении номинала резистора R4 или величины питающего напряжения усилителя необходимо откорректировать и положение рабочей точки. Важную роль в этом процессе играет резистор R6, вместо которого в процессе налаживания конструкции обычно устанавливается подстроечный резистор, обеспечивающий правильный выбор рабочей точки транзисторов VТ1 и VТ2.

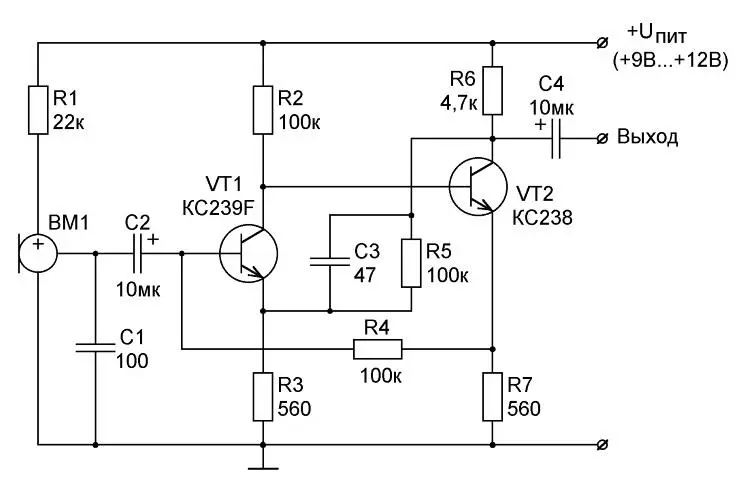

Принципиальная схема еще одного варианта двухкаскадного микрофонного усилителя с непосредственной связью между каскадами приведена на рис. 2.12. Отличительной особенностью данного схемотехнического решения, по сравнению с предыдущим, является то, что для стабилизации режима работы в предлагаемой схеме используются две цепи обратной связи с выхода на вход.

Рис. 2.12. Принципиальная схема микрофонного усилителя с непосредственной связью между каскадами (вариант 2)

Нетрудно заметить, что помимо передачи напряжения, снимаемого с эмиттера транзистора VT2, на базу транзистора VT1 через резистор R4, в данной конструкции также обеспечивается изменение напряжения эмиттера транзистора первого каскада в зависимости от величины тока, проходящего через коллекторную нагрузку транзистора VT2 (резистор R6). Вторая цепь обратной связи, подключенная между коллектором транзистора VT2 и эмиттером транзистора VT1, образована включенными параллельно резистором R5 и конденсатором С3. Необходимо отметить, что от величины емкости конденсатора С3 зависит значение верхней граничной частоты полосы пропускания данного микрофонного усилителя.

При напряжении питания от 9 до 15 В и максимальном входном напряжении 25 мВ уровень выходного напряжения рассмотренного двухкаскадного усилителя в частотном диапазоне от 20 Гц до 20 кГц может достигать 2,5 В. При этом потребляемый ток не превышает 2 мА.

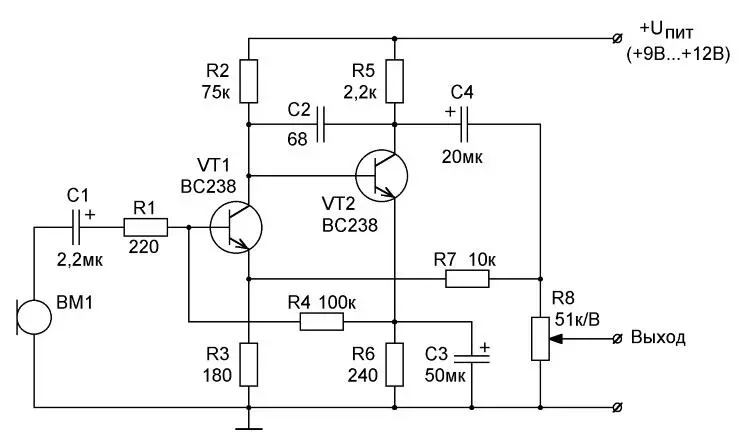

Принципиальная схема еще одного варианта микрофонного усилителя с непосредственной связью между каскадами приведена на рис. 2.13.

Рис. 2.13. Принципиальная схема микрофонного усилителя с непосредственной связью между каскадами (вариант 3)

В данной конструкции сигнал, сформированный микрофоном ВМ1, через разделительный конденсатор С1 и резистор R2 проходит на базу транзистора VТ1, на котором собран первый каскад усиления. Усиленный сигнал с коллектора транзистора VТ1 подается непосредственно на базу транзистора VТ2 второго усилительного каскада.

Между эмиттером транзистора VТ2 и базой транзистора VТ1 включен резистор R4, обеспечивающий возникновение между каскадами отрицательной обратной связи по постоянному току. В результате напряжение на базе транзистора VТ1 формируется с помощью резистора R4 из напряжения на эмиттере транзистора VТ2, которое в свою очередь формируется при прохождении коллекторного тока этого транзистора через резистор R6. По переменному току резистор R6 шунтирован конденсатором С3.

Сформированный на коллекторе транзистора VТ2 сигнал через разделительный конденсатор С4 и потенциометр R8 подается на выход микрофонного усилителя. Для уменьшения частотных искажений в области нижних частот емкость разделительного конденсатора С4 увеличена до 20 мкФ. Потенциометр R8 выполняет функцию регулятора уровня выходного НЧ-сигнала и имеет логарифмическую характеристику (тип В).

В обычных усилительных каскадах, в которых транзистор включен по схеме с общим эмиттером, коэффициент усиления каскада определяется в первую очередь особенностями самого транзистора. В данной схеме коэффициент усиления в значительной степени зависит от параметров второй цепи обратной связи, включенной между выходом усилителя и эмиттером транзистора VТ1. В рассматриваемой схеме эта цепь обратной связи образована резистором R7. Теоретически коэффициент усиления К УСдвухступенчатого усилительного каскада с непосредственной связью определяется соотношением величин сопротивлений резисторов R7 и R3, то есть вычисляется по формуле:

К УС= R7/R3.

Для рассматриваемого каскада коэффициент К УС= 10000/180 = = 55,55. Приведенная формула справедлива для значений коэффициента усиления, находящихся в пределах от 10 до 100. При иных соотношениях вступают в силу дополнительные факторы, влияющие на величину коэффициента усиления. Особые методики расчета следует применять в тех случаях, когда в цепь обратной связи включаются последовательные или параллельные RC-цепочки.

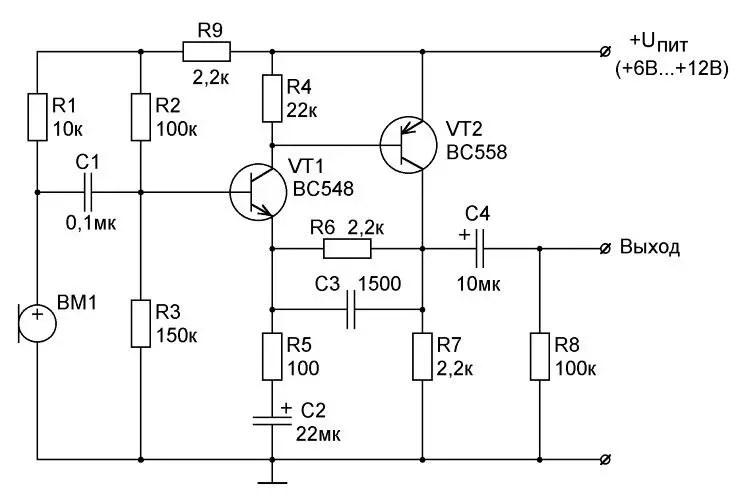

Рассматривая классические схемы микрофонных усилителей на биполярных транзисторах, нельзя не упомянуть о двухкаскадном усилителе, выполненном на двух биполярных транзисторах разной проводимости. Принципиальная схема простого микрофонного усилителя, выполненного на n-p-n и p-n-p транзисторах, приведена на рис. 2.14.

Рис. 2.14. Принципиальная схема микрофонного усилителя на биполярных транзисторах разной проводимости

Несмотря на простоту, данный усилитель, который можно использовать для усиления сигналов, снимаемых с выхода конденсаторного микрофона, имеет весьма приемлемые параметры. При напряжении питания от 6 до 12 В и максимальном входном напряжении 100 мВ уровень выходного напряжения в частотном диапазоне от 70 Гц до 45 кГц достигает 2,5 В.
