При подключении микрофона к входу следующего каскада, например, к входу микрофонного усилителя, помимо определенных электрических параметров самого микрофона (импеданс и напряжение) следует учитывать входные характеристики нагрузки (входное сопротивление и чувствительность, например, микрофонного усилителя). Поскольку в паспортных данных чувствительность микрофона указывается для так называемого режима холостого хода (без нагрузки), то входное сопротивление следующего каскада должно быть в 5–10 раз больше, чем модуль полного электрического сопротивления микрофона.

Так называемые низкоомные катушечные динамические микрофоны, чувствительность которых составляет обычно от 1 мВ/Па до 3 мВ/Па, чаще всего имеют выходное сопротивление в пределах от 50 Ом до 200 Ом и обеспечивают формирование выходного напряжения величиной от нескольких милливольт до 25 мВ. Поэтому при использовании такого микрофона следующий каскад должен иметь соответствующую чувствительность (не хуже 0,5 мВ) и сравнительно высокое входное сопротивление (не менее 1 кОм). Если же чувствительность, например, микрофонного усилителя будет хуже, то для согласования можно использовать микрофонный трансформатор.

Высокоомные катушечные динамические микрофоны, имеющие чувствительность до 10 мВ/Па при выходном сопротивление около 47 кОм, обеспечивают формирование выходного напряжения величиной до нескольких десятков милливольт. Подключаемый к выходу таких микрофонов каскад должен иметь чувствительность не хуже 5 мВ и входное сопротивление не менее 100 кОм. Некоторые типы высокоомных катушечных динамических микрофонов имеют встроенный согласующий трансформатор, а соответствующий переключатель позволяет пользователю выбрать величину выходного сопротивления (низкоомный или высокоомный выход).

Необходимо отметить, что существуют катушечные динамические микрофоны, в которых можно выбрать и так называемое среднее значение выходного сопротивления (от 400 Ом до 5000 Ом). Чувствительность таких микрофонов обычно составляет от 3 мВ/Па до 5 мВ/Па при максимальном выходном напряжении до 50 мВ. Совместно со среднеомными динамическими микрофонами следует использовать микрофонный усилитель с чувствительностью не хуже 3 мВ и входным сопротивлением от 4 кОм до 25 кОм.

Ленточные электродинамические микрофоны, чувствительность которых составляет 0,1 мВ/Па, имеют выходное сопротивление около 200 Ом и обеспечивают формирование выходного напряжения величиной от нескольких милливольт до 10 мВ. Подключаемый к выходу таких микрофонов каскад должен иметь чувствительность не хуже 0,3 мВ и входное сопротивление не менее 1 кОм.

Широко применяемые в транзисторных микропередатчиках электретные конденсаторные микрофоны, имеющие чувствительность от 1 мВ/Па до 10 мВ/Па при выходном сопротивление от 600 Ом до 3 кОм, обеспечивают формирование выходного напряжения величиной до 100 мВ. Поэтому следующий каскад должен иметь чувствительность от 0,5 мВ до 5 мВ при входном сопротивлении от 4,7 кОм до 15 кОм.

Особого внимания заслуживают схемотехнические решения, используемые при разработке цепей подключения электродинамического или электростатического микрофона к входному каскаду микрофонного усилителя.

Схемы подключения динамического микрофона не отличаются особой сложностью и в самом простом варианте выглядят так, как показано на рис. 1.1. Параллельно выводам динамического микрофона ВМ1 может быть подключен конденсатор С1 емкостью около 100 пФ, обеспечивающий подавление высокочастотных сигналов (рис. 1.1б).

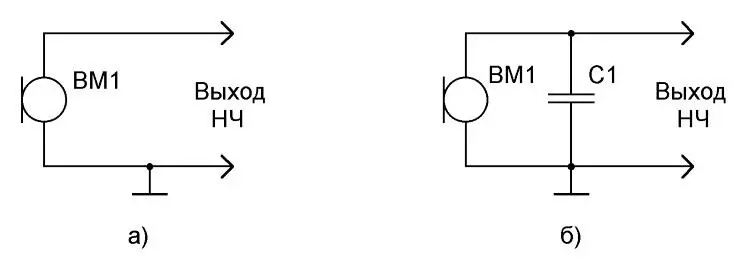

Рис. 1.1. Принципиальные схемы подключения электродинамического микрофона к входному каскаду микрофонного усилителя

Для согласования выходного сопротивления динамического микрофона с входным сопротивлением микрофонного усилителя в состав схемы иногда включается специальный согласующий резистор R1 так, как показано на рис. 1.2.

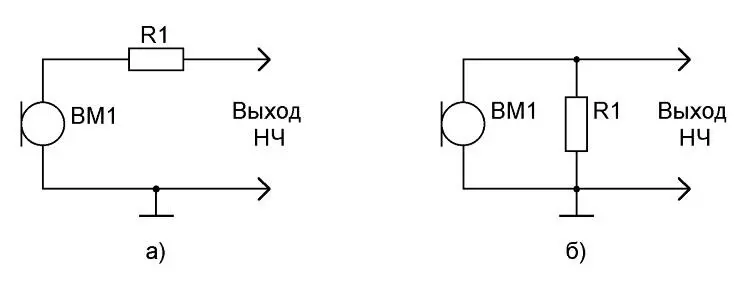

Рис. 1.2. Принципиальные схемы подключения электродинамического микрофона и согласующего резистора к входному каскаду микрофонного усилителя

Резистор R1 может включаться последовательно (рис. 1.2а) или параллельно (рис. 1.2б) микрофону ВМ1. Величина сопротивления этого резистора и вариант его включения выбираются в зависимости от параметров примененного динамического микрофона и входных характеристик микрофонного усилителя, и может составлять от десятков ом до десятков килоом. Необходимо отметить, что при параллельном включении резистор R1 препятствует возможному самовозбуждению микрофонного усилителя при отключении микрофона от входного каскада.

Одной из особенностей электростатических (конденсаторных) микрофонов является сравнительно большое выходное сопротивление, поэтому в их состав включается специальный согласующий каскад, который также обеспечивает и усиление сигнала. Питание этого каскада осуществляется от внешнего источника постоянного напряжения, поэтому схемы включения таких микрофонов имеют определенные особенности. В транзисторных микропередатчиках для подключения электростатического (конденсаторного) микрофона к входному каскаду микрофонного усилителя чаще всего используются схемотехнические решения, изображенные на рис. 1.3.

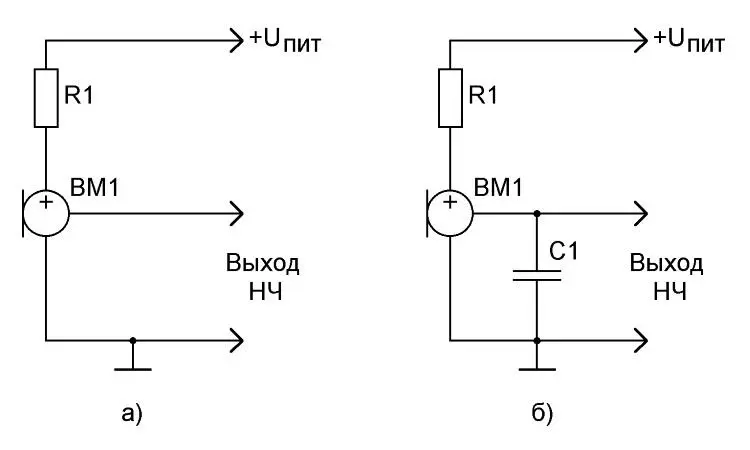

Рис. 1.3. Принципиальные схемы подключения электростатического (конденсаторного) микрофона к входному каскаду микрофонного усилителя

При использовании электретных микрофонов отечественного производства с тремя гибкими выводами (проводами) синий провод подключается к положительной шине цепи питания, красный провод – к шине корпуса («минус» цепи питания), а белый провод должен быть подключен к входу микрофонного усилителя.

Конструктивной особенностью многих типов электретных микрофонов является наличие не трех, а всего лишь двух выводов или контактных площадок. При использовании таких микрофонов схемы его подключения будут выглядеть так, как изображено на рис. 1.4.

Рис. 1.4. Принципиальные схемы подключения электретного микрофона с двумя выводами к входному каскаду микрофонного усилителя

В процессе разработки, создания и проведения экспериментов с электростатическими микрофонами, входящими в состав низкочастотного тракта микромощных радиопередающих устройств, особое внимание следует уделить цепям питания таких микрофонов. Питание транзисторных микропередатчиков чаще всего осуществляется постоянным напряжением, в качестве источника которого используются обычные батарейки напряжением от 1,5 В до 12 В. Поэтому в рассматриваемых схемах отсутствуют цепи стабилизации. В то же время напряжение питания непосредственно самого микрофона может быть значительно ниже. Например, у электретных микрофонов отечественного производства типа МКЭ-332 и МКЭ-333 напряжение питания может составлять от 1,5 В до 9В, у импортного микрофона типа МСЕ100 – от 1,5 В до 10 В, а у микрофона типа SZN-15E эта характеристика находится в пределах от 3 В до 10 В. Поэтому напряжение питания на электростатический (конденсаторный) микрофон подается от цепи питания всего устройства через понижающий резистор R1. Величина сопротивления этого резистора зависит как от значения номинального напряжения питания самого конденсаторного (электретного) микрофона, так и от величины напряжения источника питания всей конструкции.
