Л. — А что же играет роль спускового устройства?

Н. — Сетка.

Л. — Незнайкин, я тебя поздравляю и предсказываю блестящую карьеру в радио.

Н. — Спасибо! Но теперь, когда я знаю, как генератор вырабатывает незатухающие колебания высокой частоты, можешь ты мне объяснить, как происходит излучение колебаний?

Л. — Это очень просто. Вырабатываемый переменный ток высокой частоты необходимо направить в антенну. Это можно сделать, связав индуктивно катушку Lс катушкой L 2, включенной между проводом антенны и землей (рис. 37). Поместив в анодную цепь манипулятор К(ключ Морзе), мы сможем подавать короткие или длинные сигналы, соответствующие точкам и тире азбуки Морзе. Таким образом происходит радиотелеграфная передача.

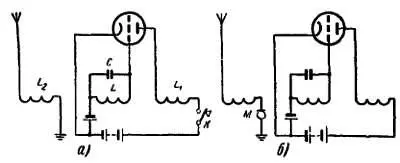

Рис. 37. Простейшие схемы радиопередатчиков.

а— радиотелеграфный с ключом К; б— радиотелефонный с микрофоном М.

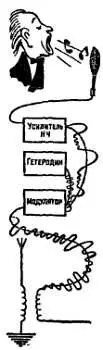

Н. — Но меня интересует радиотелефонная передача. И ты мне обещал объяснить, как усаживаются пассажиры низкой частоты в поезд тока высокой частоты.

Л. — Ты прав. Это очень легко сделать. Мы можем, например, включить микрофон в цепь антенны. Так как сопротивление микрофона меняется под действием звуковых волн, ток в антенне будет меняться в свою очередь. Иначе говоря, вместо незатухающих колебаний с постоянной амплитудой (рис. 38, а) мы будем иметь колебания с изменяющейся амплитудой (рис. 38, в), или модулированный ток высокой частоты.

Рис. 38. Диаграммы токов в радиопередатчике.

а— немодулированный ток высокой частоты; б— модулирующие низкочастотные колебания; в— модулированный высокочастотный ток.

Н. — Я понимаю. Когда сопротивление микрофона увеличивается, амплитуда высокочастотных колебаний уменьшается. Именно в этом изменении амплитуд высокой частоты и заложен низкочастотный ток.

В простейшем приемнике необходимы три элемента: приемная антенна, детектор и телефонные наушники. В этой беседе два наших друга обсуждают назначение и механизм детектирования. Само собой разумеется, что сначала они рассмотрят простейший метод — диодное детектирование. Не забудут они и о кристаллическом детекторе, который до сих пор имеет горячих сторонников. Затем Любознайкин расскажет об анодном детектировании.

Незнайкин. — Я очень сержусь, что ты меня бросил для сдачи своих экзаменов в самый захватывающий момент. Мы остановились на том, что посадив пассажира (низкую частоту) в поезд (высокую частоту), мы дали сигнал отправления… и наш поезд высокой частоты все еще движется.

Любознайкин. — В самом деле, наступило время его остановить. Ты знаешь, конечно, что волны остановятся на станции назначения, которую называют приемной антенной . В антенне эти волны возбуждают модулированный ток высокой частоты, который является точным, хотя и более слабым повторением тока, текущего в передающей антенне.

Н. — Я вспоминаю даже, что для получения определенной избирательности мы включаем в приемную антенну (или связываем с нею индуктивно) колебательный контур, на зажимах которого образуется переменное напряжение. Я хотел подать это напряжение на телефонные наушники, но ты сказал, что я ничего не услышу. И, действительно, я ничего не мог обнаружить.

Л. — Сегодня ты легко поймешь причины неудачи. Не забывай, что на наушники ты хотел подать модулированное напряжение высокой частоты. Мембрана наушников слишком «тяжела», чтобы колебаться на высокой модулированной частоте. Этому препятствует инерция мембраны.

Н. — Но если бы сумели изготовить тонкую и легкую мембрану, которая могла бы вибрировать при высокой частоте….

Л. — …то и тогда бы ты ничего не услышал, так как твое ухо не воспринимает звука столь высокой частоты. Мало того, ток такой частоты не пройдет через обмотки наушников, индуктивность которых представляет для него трудно преодолимое препятствие.

Н. — Но ведь в действительности ток высокой частоты нас совсем не интересует. Мы хотим сделать слышимой модулирующую низкую частоту. Что касается высокой частоты, то ее роль поезда сыграна. Нам ничего не остается, как заставить выйти пассажира низкой частоты.

Л. — Ты совершенно прав. Операция, целью которой является извлечение низкой частоты из модулированного тока высокой частоты, называется детектированием .

Н. — Если я хорошо понял, процесс детектирования противоположен процессу модуляции.

Л. — Это так. В модулированном токе низкая частота присутствует в виде изменения амплитуд тока высокой частоты. Выпрямив этот ток, мы вызовем появление низкой частоты.

Н. — Я не знаю, как это сделать.

Л. — Однако это просто. Чтобы выпрямить ток, достаточно поместить на его пути проводник с односторонней проводимостью, т.е. проводник, который позволяет току легко протекать в одном направлении и не пропускает его, когда он течет в противоположном направлении.

Н. — Я совсем не представляю себе, как можно изготовить такой проводник-выпрямитель.

Л. — Но ты уже знаком с одним из них; это диод — лампа, в которой электроны могут идти от катода к аноду, но не наоборот.

Н. — Это верно… Об этом я не подумал.

Л. — Итак, вместо того, чтобы соединить с зажимами колебательного контура непосредственно наушники, мы включим последовательно с ними диод (рис. 39).

Рис. 39. Диод Двыпрямляет высокочастотные модулированные колебания, благодаря чему они слышны в наушниках Т.
