Н. — Словом, я понял конденсаторы развязки гораздо легче присоединить к корпусу, чем тянуть их выводы к катоду.

Л. — Да, это так. Обычно корпус обозначают символом, похожим на символ заземления, так что вместо того, чтобы рисовать общую шину минуса высокого напряжения, знаки корпуса рисуют непосредственно в тех местах, где это требуется по схеме. По этому принципу схема на рис. 75 будет иметь вид, показанный на рис. 76. Но запомни хорошенько, что когда ты видишь на схеме много знаков корпуса, в действительности это только одно единственное соединение, ведущее к отрицательному полюсу высокого напряжения.

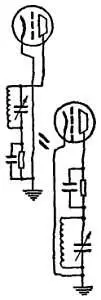

Рис. 76. Та же схема, что и на рис. 75, но нарисованная с применением символа заземления.

Н. — Но теперь-то знаю ли я, наконец, обо всех скрытых опасностях в схемах радиоприемников и могу ли я сам составить схему, по которой можно было бы собрать действующий приемник?

Л. — Да, я думаю, что теперь ты знаешь примерно все, что необходимо для этого. Вернемся к схеме, которую ты по неведению начертил во время нашей двенадцатой беседы, и попробуем придать ей практически осуществимый вид Вначале нарисуем ее в упрощенном виде — это прекрасный метод (рис. 77).

Н. — Я надеюсь, что в обоих высокочастотных каскадах ты используешь пентоды.

Л. — Ты можешь в этом убедиться сам, посмотрев на рисунок. Но я пойду дальше, используя пентод также и во втором каскаде низкой частоты. В настоящее время охотно используют пентоды для этой цели. Ты видишь, что в этой схеме представлены только основные цепи связи между лампами. Элементы же развязки, а также резисторы для получения напряжения смещения и резисторы в цепях экранирующих сеток в упрощенную схему не включают.

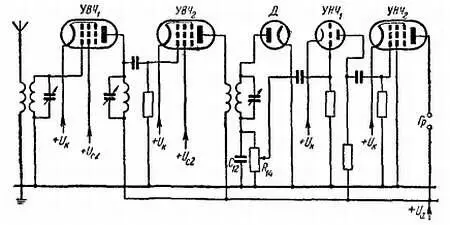

Рис. 77. Упрощенная схема приемника с двумя каскадами усиления высокой частоты.

Н. — Словом, ты изобразил «скелет» схемы с двумя каскадам» усиления высокой частоты (УВЧ 1и УВЧ 2), диодным детектором ( Д) и двумя каскадами низкой частоты (УНЧ 1и УНЧ 2). Можешь ли ты теперь нарастить на этот скелет тело и кожу и составить таким образом целый организм?

Л. — Это нетрудно. Вот полная схема (рис. 78). Кроме других особенностей, прежде всего отметь резисторы для смещения R 1, R 2, R 6и R 4резисторы, задающие напряжения на экранирующих сетках, R 5и R 6; резисторы развязки R 7, R 8 и R 9, а также блокировочные конденсаторы под теми же номерами.

Рис. 78. Окончательная схема приемника.

Н. — Подожди… Меня очень интригует другая вещь: это катушки L 1, L 2, L 3, L 4и L 5, которые как бы состоят из трех частей.

Л. — Это требует объяснения. Ты знаешь, что во всем мире имеется очень большое число радиовещательных передатчиков. Длины волн в радиовещании распределены в трех основных диапазонах. Это длинные волны (ДВ) от 1000 до 2 000 м, средние волны (СВ) от 200 до 600 м и короткие волны (КВ) от H до 50 м. Каждому из этих диапазонов соответствует одна из трех обмоток, образующих катушку. Любую из них можно включить в контур с помощью переключателя П.

Н. — Но в таком случае для перехода с диапазона на диапазон нужно одновременно изменить положение пяти переключателей. Требуется ли для быстрого переключения иметь, подобно пауку, большое число лап?

Л. — О нет, не волнуйся, Незнайкин. Все контакты переключаются одновременно с помощью одной ручки управления.

Н. — К счастью, в нашем приемнике имеются лишь три диапазона. Иначе это было бы дьявольски сложно.

Л. — В действительности передачи ведут и на других волнах. Однако и в этих трех диапазонах нужно по крайней мере пять катушек, чтобы перекрыть весь интервал от 10 до 2 000 м с помощью конденсатора переменной емкости 500 пф. Поэтому приходится применять переключатель на пять положений (рис. 79).

Рис. 79. Схема переключения пяти диапазонов.

Н. — Я снова смотрю на схему приемника (рис. 78) и не могу понять странный способ включения конденсатора С 7. По-видимому, этот конденсатор совместно с резистором R 7служит для развязки анодной цепи первой лампы. Но почему он входит в цепь контура L 3C 15?

Л. — По очень простой причине. В современных конденсаторах переменной емкости подвижные пластины связаны с металлическим корпусом конденсатора (изолированы только неподвижные пластины). В свою очередь корпус конденсатора укреплен на металлическом шасси, которое, как известно, связано с отрицательным полюсом источника высокого напряжения. Подвижные пластины конденсатора С 16должны быть обязательно соединены с минусом источника питания. В то же время катушка L 3через резистор R 7соединена с полюсом. Следовательно, конденсатор C 16надо отделить от катушки L 3по постоянному напряжению, не разрывая, однако, колебательный контур по высокой частоте. Это легко достигается применением конденсатора С 7большой емкости. Он создает свободный путь для токов высокой частоты и препятствует замыканию высокого напряжения через резистор R 7.

На этом мы пока можем закончить нашу беседу, тем более что даже башенные часы уже пробили полночь.

Н. — Расскажи еще, к чему эта стрелка, упирающаяся в резистор R 14?

Л. — В действительности это переменный резистор, включенный потенциометром…
