Н. — Хотел бы я с ними познакомиться, если только они не окажутся много сложнее улучшенных схем с непосредственной связью.

Л. — Ты ведь уже заметил, что причиной всех неприятностей из-за переходных конденсаторов является наличие токов в двух направлениях через резистор. Падение напряжения, обусловленное этими токами, и является причиной возникновения положительных и отрицательных полупериодов.

Н. — Очевидно, если бы можно было заставить электроны вернуться на правую обкладку в обход резистора, то не было бы положительных полупериодов. Но я не вижу такого способа.

Л. — Однако такой способ существует, и он сравнительно прост. Достаточно включить параллельно резистору Rдиод, соединив его катод с нижним концом резистора при негативном или с верхним концом при позитивном видеосигнале (рис. 99).

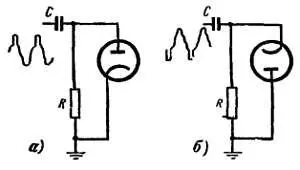

Рис. 99. Схема включения восстанавливающего диода.

а— негативный сигнал; б— позитивный сигнал.

Н. — Я об этом не подумал! Я понимаю, что в этих условиях электроны, изгнанные с правой обкладки, могут пройти на массу шасси только через резистор, так как диод в этом направлении не может их пропустить. Следовательно, они создадут требуемое отрицательное напряжение. Но, чтобы вернуться к обкладке, электроны вместо высокого сопротивления резистора Rвыберут гораздо более легкий путь через промежуток катод — анод диода. И на этом малом сопротивлении появится совершенно незначительное положительное напряжение.

Л. — В действительности протекающие в этой элементарной цепи явления не так просты. Электроны, образующие заряд конденсатора С, не могут мгновенно стечь через резистор R. Роль диода, следовательно, заключается в том, чтобы создать на правой обкладке конденсатора достаточный заряд. Тогда весь видеосигнал окажется в области отрицательных напряжений и лишь синхронизирующие импульсы будут достигать нулевого уровня. Благодаря действию диода нулевой уровень окажется не средним, а максимальным значением сигнала.

Н. — Разве электроны проходят через диод при каждой кадровой развертке?

Л. — Необязательно; если напряжение следующих друг за другом кадров имеет одинаковую форму или, точнее, создает один и тот же заряд, диод будет бездействовать после соответствующего заряда конденсатора. Но если появится более значительное количество электронов, то диод пропустит их для пополнения заряда. А когда заряд будет уменьшен, избыток электронов стечет через резистор R. Во всяком случае восстанавливающий диод…

Н. — Его так и называют?

Л. — Да, я забыл тебя познакомить с ним. Так вот, имею честь представить тебе диод для восстановления постоянной составляющей, как его официально называют.

Н. — А что это за постоянная составляющая, о которой идет речь?

Л. — Напряжение одной полярности (полностью положительной или полностью отрицательной), каким оно получается после детектирования, может рассматриваться (рис. 100) как сумма двух напряжений: переменного, имеющего такую форму, какая получается после прохождения через переходный конденсатор, и постоянного соответствующего знака и достаточной величины, чтобы после сложения переменное напряжение оказалось полностью в области положительных или соответственно отрицательных напряжений.

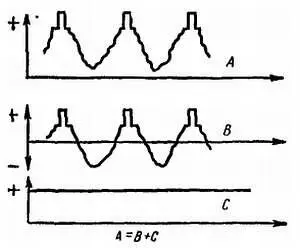

Рис. 100. Видеосигнал положительной полярности, представленный на графике А, может рассматриваться как сумма симметричного сигнала Ви постоянной составляющей С.

Н. — Я догадываюсь, впрочем, что это постоянное напряжение равно тому, которое я начертил пунктиром на своем чертеже, чтобы разделить на равные поверхности кривую видеосигнала.

Л. — Ты еще раз прав, Незнайкин.

Н. — Мы рассмотрели случай напряжения отрицательной полярности. Как же нужно действовать в противоположном случае?

Л. — Нет ничего более простого. Если напряжение имеет положительную полярность, то переверни диод, т. е. присоединить анод к шасси, а катод — к верхнему концу резистора. Выполни для этого случая весь ход наших рассуждений, и ты увидишь, что схема работает так же хорошо… и, сверх того, ты проделаешь хорошую мозговую гимнастику.

Н. — В каком месте цепи видеочастоты нужно восстанавливать постоянную составляющую? Я думаю, что достаточно сделать это на выходе последнего каскада усилителя в цепи связи с кинескопом.

Л. — Можно было бы этим удовольствоваться при условии, конечно, что импульсы синхронизации будут выделены в этой точке, что часто и делают. Но можно также использовать несколько восстанавливающих диодов: один — после детектора, другой — после видеоусилителя, и если имеются два каскада видеочастоты, то третий диод — после второго каскада.

Но вернемся к примеру, который мы только что рассмотрели (рис. 97). Разве ты не видишь, что при отсутствии диода область напряжений U 2, занятая сигналами, значительно превышает область U 1, которой достаточно, когда верхушки импульсов синхронизации выравнены благодаря действию диода?

Н. — А почему нужно избегать этого растягивания сигналов по шкале напряжений?

Л. — Потому что видеоусилители — работают в малоблагоприятных условиях, и нет смысла давать им переваривать сигналы, растянувшиеся в столь обширной области сеточных напряжений. Конечно, при достаточно малых амплитудах действующих сигналов не следует злоупотреблять диодами.

Н. — Интересно, каким же образом нужно подавать смещение на лампы видеоусилителя, когда речь идет об усилении асимметричных и особенно «униполярных» сигналов?
