Прямоугольное колебание и его спектр.

Не напомнило ли вам что-нибудь это очень знакомое слово «спектр»? Спектр солнечного света, спектр радуги, спектр, полученный на экране с помощью стеклянной призмы… Что здесь общего со спектром электрических колебаний? Очень много. Разложение колебаний в спектр есть разложение на элементарные, синусоидальные колебания. Свет — это электромагнитная волна, распространяющееся электромагнитное колебание. А белый свет — это сумма бесконечного множества колебаний с различными частотами. Вот почему радисты называют шум с равномерным спектром белым.

Частоты световых колебаний можно найти, воспользовавшись связью между частотой и длиной волны: f= с/ λ, где с— скорость света в вакууме, равная 3-10 8м/с, или 300000 км/с. Известно, что человеческий глаз реагирует на электромагнитные волны с длинами от 0,7 мкм (красный свет) до 0,4 мкм (синий свет). Частоты границ видимого диапазона составляют соответственно 4·10 14и 7,5·10 14Гц, т. е. 400 000 и 750 000 ГГц. Обратите внимание, насколько это больше частоты тока в электрической сети (50 Гц)! Оптики ввели понятие «монохроматическое колебание». Моно — значит единственный, хромос — цвет. Монохроматическое колебание имеет только одну, строго определенную частоту. Монохроматическая волна оптического диапазона воспринимается как густой, насыщенный цвет. Если вы когда-нибудь видели свет гелиево-неонового лазера (тонкий красный луч), обратили ли вы внимание на полную насыщенность цвета? Длина волны Не-Nе-лазера составляет 0,63 мкм, и его свет воспринимается как красный или красно-оранжевый. Других длин волн в излучении этого лазера нет. Если же электромагнитная волна имеет другую длину, она и воспринимается человеческим глазом как излучение другого цвета. Зеленый цвет соответствует длинам волн около 0,5 мкм, синий — 0,4 мкм.

Мы узнали, что спектр синусоидального колебания самый простой: он состоит всего из одной спектральной линии на «своей» частоте f 0. Вот почему несущие колебания радиовещательных станций строго синусоидальны. Нельзя же допустить, чтобы одна и та же станция принималась одновременно на нескольких частотах! После такого заключения некоторые из наиболее любознательных читателей могут прийти к полному недоумению: при передаче сигналов по радио надо применять синусоидальное несущее колебание, которое никакой информации не несет! Но информация-то все-таки передается! Никакого противоречия здесь, разумеется, нет. Прежде всего надо заметить, что исходный сигнал, несущий информацию (телеграфный, речевой или музыкальный), занимает некоторый спектр частот. Мы уже говорили о его ширине, а теперь изобразим сигнал и спектр графически. Обратите внимание, что спектр теперь уже не линейчатый, а сплошной. Линейчатым спектром обладают только периодические процессы, регулярно повторяющиеся во времени. А передача информации — процесс случайный, вероятностный. В зависимости от текста телеграммы могут передаваться различные сочетания точек и тире. И им будут соответствовать различные спектры.

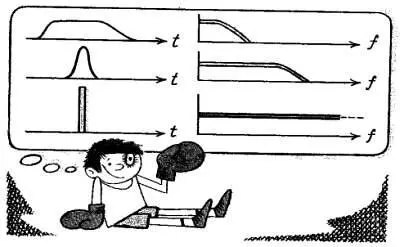

Импульсы и их спектры.

Но общей для них будет занимаемая полоса частот, указанная на графиках. Ширина ее обозначена буквой В . Наложим передаваемый сигнал на синусоидальную несущую. Излучаемый в эфир или передаваемый по линии модулированный сигнал уже не будет чисто синусоидальным: его амплитуда будет изменяться в такт с передаваемым сообщением. Спектр излучаемого сигнала станет таким, как показано на рисунке. Кроме спектральной линии на частоте f 0— несущей — появятся боковые полосы. Это два зеркально-симметричных спектра по обе стороны от несущей. Форма их при амплитудной модуляции точно повторяет форму спектра исходного сигнала.

Спектр белого света.

Сигналы и их спектры.

Образование двух боковых полос в спектре AM колебания можно пояснить математически. Только удобнее вместо синусов взять четные функции косинусы (выражения при этом получаются проще и понятнее). А форма косинусоидального колебания точно такая же, как и синусоидального. Пусть несущая A· cos ωtпромодулирована по амплитуде низкочастотным косинусоидальным колебанием с угловой частотой Ω. Вид получившегося сигнала показан на рисунке. Его максимальная амплитуда равна (1 + m) А, а минимальная - (1 — m) А. Параметр mназывается коэффициентом модуляции .

При AM он не может быть больше единицы, поскольку уже при m= 1 минимальная амплитуда сигнала падает до нуля. Запишем выражение для AM сигнала:

u = А(1 + m·cos Ωt)·cos ωt,

где А— амплитуда несущей; ω— угловая частота несущей; Ω— угловая частота модулирующего колебания.

Это выражение легко преобразовать с помощью известного тригонометрического тождества

Раскрывая скобки и используя это тождество, получаем

Из этого выражения видно, что напряжение сигнала является суммой трех синусоидальных колебаний; несущей (первое слагаемое), нижней боковой частоты (второе слагаемое) и верхней боковой частоты (третье слагаемое). Эти три колебания и составляют спектр сигнала при AM синусоидальным сигналом. Если же в модулирующем сигнале содержится несколько низкочастотных ко-

…

засада:( В источнике OCR отсутствуют стр. 52, 53

…

И устройство, вполне пригодное для этой цели, нам уже встречалось. Вспомните простейший датчик углового положения фюзеляжа самолета. Если жесткий отвес с грузом на конце заставить колебаться подобно маятнику, то с движка потенциометра можно будет снять синусоидальный электрический сигнал. Есть только два существенных «но», из-за которых подобные устройства не нашли практического применения.

Преобразователь колебаний маятника в электрический сигнал.

Первое «но» — частота генерируемых колебаний оказывается слишком низкой. Сколько раз в секунду может качнуться маятник?

Два, три, от силы десять, если маятник достаточно короткий. А нужны гораздо большие частоты. И второе «но» — однажды запущенный маятник покачается-покачается да и остановится. Колебания с постоянно уменьшающейся до нуля амплитудой называются затухающими . Обычно же требуются колебания с неизменной амплитудой, то есть незатухающие. Нельзя же, например, допустить, чтобы громкость приема радиостанции постепенно уменьшалась и сходила на нет. Следовательно, необходимо устройство, подталкивающее наш маятник в такт его собственным колебаниям. Такое устройство есть в любых часах. Масса гирь или сила пружины через анкерное колесо периодически подталкивают маятник, и часы не останавливаются. Воистину это гениальное изобретение — часы — является механическим аналогом электронного генератора незатухающих колебаний.
