Другая проблема. Надо узнать дальность до самолета и его скорость. Скорость лучше всего определяется доплеровским методом, по разности частот посланного и отраженного импульсов. Но импульс надо сделать как можно короче, чтобы точнее измерить дальность. А чем короче импульс, тем с большей погрешностью определяется его частота. Ведь для этого надо сосчитать число периодов за определенный промежуток времени. Этот промежуток равен длительности импульса; чем она меньше, тем меньше периодов укладывается в импульсе и тем хуже точность определения скорости. Следовательно, нужно управлять и формой импульса: во время измерения дальности импульс надо сделать коротким, а во время определения скорости длинным. Ученые предложили и другое, лучшее решение — излучать сравнительно длинные импульсы, а внутри импульса ввести модуляцию, т. е. изменять частоту или фазу колебаний по определенному закону. Такие сложные радиолокационные сигналы позволили преодолеть роковое «соотношение неопределенности» в радиолокации и одновременно повысить точность определения и дальности, и скорости.

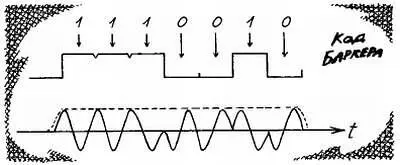

Вот пример сложного сигнала Относительно длинный радиолокационный импульс разбивается на некоторое число более коротких отрезков. В течение каждого отрезка фаза сигнала имеет значение либо 0, либо 1, в соответствии с цифровым двоичным кодом. Код Баркера, например, обладает интересным свойством: помноженный на такой же код с некоторым сдвигом и усредненный, он дает максимальное значение результата только в том случае, когда сдвиг равен нулю. В приемнике отраженный сигнал детектируется фазовым детектором и подается на сравнивающее устройство, в котором уже заложен переданный код. Когда все разряды сравниваемых кодов совпадают, на выходе сравнивающего устройства появляется сигнал совпадения. На рисунке показан семиразрядный код Баркера.

Фазоманипулированный сигнал.

Хотя длительность всего импульса в семь раз больше длительности передачи одного разряда, разрешающая способность РЛС по дальности будет соответствовать именно длительности одного разряда. Энергия всего импульса увеличится в семь раз, что повысит и дальность действия, и точность определения скорости. Возможность когерентного накопления сигнала, т. е. суммирования амплитуд многих последовательно излучаемых импульсов, достигается лишь тогда, когда фаза следующих друг за другом импульсов не изменяется. Передатчик в этом случае уже нельзя выполнить в виде автогенератора, например, на магнетроне. Нужен задающий генератор, вырабатывающий непрерывные колебания со стабильной частотой и фазой и усилитель мощности с импульсной модуляцией.

Новые требования, предъявляемые к РЛС, привели к разработке совершенно новой техники. С появлением транзисторов мощные мегаваттные передатчики РЛС постепенно ушли в прошлое. Что же, уменьшилась излучаемая мощность? Ничуть не бывало! Даже возросла. Только создаваться она стала не одним мощным передатчиком, а многими маломощными. Вот как это случилось.

Опять управление? Конечно. В радиолокации, как нигде, мы сталкиваемся с такими тремя китами современной электроники, как управление, сигналы, информация. Надо управлять диаграммой направленности антенны и ее положением в пространстве, надо управлять формой сигнала и, наконец, надо обрабатывать принятые сигналы и извлекать из них информацию об объектах. Интуитивно ясно, что лучше всего с этими задачами справится компьютер. А как он будет это делать, я сейчас расскажу.

Подлинная революция в радиолокационной технике началась с изобретением фазированных антенных решеток. Представьте себе плоскость, равномерно заполненную излучателями: диполями, раскрывами маленьких рупоров или просто щелями в волноводах. Плоскость — это раскрыв антенны. Математики рассчитали: чтобы получить заданную диаграмму направленности, надо создать определенное распределение амплитуд и фаз излучаемого поля в раскрыве. Диаграмма и распределение по раскрыву однозначно связаны. Нужное распределение легко получается, если регулировать амплитуды и фазы волн, создаваемых отдельными излучателями. Но не вручную же регулировать! Конечно, нет. Электрическим путем, а управляющие сигналы пусть вырабатывает компьютер.

Открывающиеся возможности поистине огромны. Можно сформировать луч любой конфигурации. Можно не один, а три, двенадцать лучей, сколько угодно! Как многоглазое существо, радар с фазированной антенной решеткой может следить каждым глазом-лучом за своей целью. И незачем теперь конструировать один мощный магнетрон — пусть каждый излучатель питается от своего маломощного транзисторного усилителя мощности. А все усилители получат возбуждение от одного высокостабильного задающего генератора. Таким образом заодно будет решена и проблема когерентности излучения. Фазированная антенная решетка может содержать тысячи и даже десятки тысяч элементов. Если изготавливать их традиционным способом — с широким использованием ручного труда слесарей и радиомонтажников, стоимость РЛС получится очень высокой. На помощь приходит интегральная технология.

Интегральные СВЧ микросхемы? Да, теперь это уже реальность. На смену медным трубам-волноводам пришли микрополосковые линии передачи. На подложку из стекла или СВЧ керамики с двух сторон наносят металлизированные слои. Один слой служит «землей» или общим проводом. Другой слой протравливается, образуя линии передачи, фильтры, направленные ответвители — одним еловом, весь ассортимент волноводной СВЧ техники. На эту же подложку напаивают кремниевые кристаллы транзисторов, диодов и микросхем управления.

Фазированная антенная решетка.

Какие же результаты достигнуты за последние годы? Сказать «потрясающие» — значит не сказать ничего. Вот несколько цифр. Один из последних представителей эпохи «гигантомании» американский радар системы дальнего обнаружения и оповещения BMEWS. Он обеспечивает дальность действия по малым воздушным целям до 5000 км, мощность в импульсе 50…70 МВт, имеет полноповоротное зеркало диаметром несколько десятков метров.

Ну а более современный радар с фазированной антенной решеткой?

В одном из подобных радаров решетка содержит 1000 элементов, и каждый излучает в импульсе мощность по 1 МВт. Таким образом, общая мощность, излучаемая антенной, достигает 1000 МВт. Добавьте сюда обработку и накопление сигнала с помощью цифровой ЭВМ, и получится результат совсем уж невероятный: объект величиной с маленький арбуз этот локатор обнаружит на расстоянии 1600 км.
