2. К.П.Д. повышается схемами до 40–50 %.

3. Схемы дают возможность увеличивать колебательную мощность генератора за счет приключения ламп без изменения длины волны.

4. Некоторые режимы работы генератора характеризуются необычайно большими гармониками.

III. Совместно с П. М. Винником разработан новый вид лампового приемника, характеризующийся отсутствием обычного детекторного устройства, функции которого одновременно исполняет генератор и нагружающий его контур триод» (рис. 31).

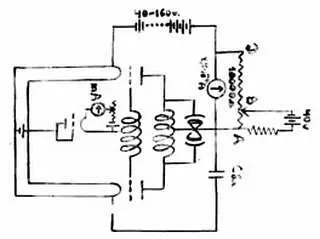

Рис. 31. Схема первого УКВ передатчика Винника— Завойского, 1931 г.

Особым авторитетом в ЦРЛ пользовался профессор Циклинский Н. Н. Вот его краткая биография.

Циклинский Николай Николаевич (03.04.1884, г. Новозыбков, — 26.07.1938, Ленинград), советский специалист в области радиотехники. После окончания Петербургского политехнического института (1907) преподавал там же (1910–1936); профессор с 1934 г. Руководил разработкой и изготовлением радиостанций на радиотелеграфном заводе Морского ведомства (1914–1924); директор Центральной радиолаборатории (1926–1928); один из организаторов советской радиопромышленности (1926–1936). Автор работ по радиоизмерениям, проектированию радиостанций, методике исследовательской работы и преподавания радиотехники.

А это отзыв Н. Н. Циклинского о практике аспиранта Е. К. Завойского в ЦРЛ: «В дополнение к прилагаемому краткому перечню проделанной Е. К. Завойским работы необходимо добавить, что эти работы, представляя несомненный интерес новизны, характеризуют направление мысли Е. К. Завойского как совершенно оригинальный подход к использованию элементов и их сочетаний в колебательных цепях очень высокой частоты. В своей работе Е. К. Завойский обнаружил хорошие способности вдумчивого анализа изучаемого явления, столь необходимого в научно-исследовательской работе. Очень желательно, чтобы проделанная им работа нашла бы себе почву для дальнейшего развития. Это в особенности относится ко 2-й работе — изучения способа генерирования УКВ, давшего обнадеживающие результаты (рис. 32)».

Рис. 32. Е. К. Завойскийв ЦРЛ на фоне УКВ установки

Попытка найти в книге Бренева о ЦРЛ упоминание о работе Е. К. Завойского по УКВ-тематике выявила следующее. Именно в 1931 году в ЦРЛ была начата работа по исследованию методов генерации и приема дециметровых волн. Инициатива начать эти работы принадлежит теперь уже бывшему директору ЦРЛ Циклинскому Н. Н., занявшему более высокий пост научного руководителя Всесоюзного электрослаботочного объединения (ВЭСО), в которое был в 1931 году преобразован Государственный электротехнический трест заводов слабого тока.

Профессор Циклинский Н. Н. понимал особую значимость этого нового направления в первую очередь для радиолокации. Организация группы дециметровых волн в ЦРЛ была поручена В. И. Калинину. Если В. И. Калинин вместе с В. А. Тропилло и Ю. А. Кацманом основные свои усилия направляли на исследования и создание радиоламп для дециметрового диапазона, то практиканту Е. К. Завойскому под руководством П. М. Винника удалось создать установку, где эти лампы испытывались в режиме генерации и приема дециметровых волн. Как пишет И. В. Бренев, на основе отчетов группы В. И. Калинина «Основным типом ламп, определяющим главное направление работ нашей лаборатории, является лампа с апериодической сеткой»… и далее: «наибольшее внимание привлекала схема суперрегенератора и ее исследование привело к удовлетворительным результатам»… Цитируя И. В. Бренева я не могу не отметить, что радиолокационная установка, созданная в лаборатории Д. А. Рожанского, как это следует из его отчета 1935 года, в качестве приемного устройства все-таки использовала не сверхрегенеративный приемник, а супергетеродин с двойным преобразованием частоты.

Вот что в отчете 1935 г. Д. А. Рожанский писал [14]: «…такой приемник является в настоящее время единственным в СССР, пригодным для изучения рассеивания УКВ самолетами на больших расстояниях». Радиолокационная установка работала в импульсном режиме, используя диапазон волн от 3 до 6 метров.

Нельзя не отметить, что под руководством Ю. К. Коровина, в 1933 году, группа дециметровых волн ЦРЛ осуществила впервые на практике обнаружение и радиопеленгацию самолета с помощью РЛС, работающей в непрерывном режиме излучения. Технические характеристики этой установки были такие: генератор мощностью около 1 Вт на волне 0,5 м, приемник сверхрегенеративного типа и зеркальные антенны на прием и передачу.

Как уже было сказано, Центральная радиолаборатория прекратила свою работу в 1936 году. К этому времени отечественная радиопромышленность уже сформировалась и стремительно набирала темпы в своем развитии. Об этом говорят следующие факты.

В середине 1930-х годов ЦРЛ разрабатывает уникальный приемник ЦРЛ-10 (рис. 33). Это первый, бытовой супергетеродин на отечественных радиолампах суперной серии, разработанный Центральной радиолабораторией в Ленинграде и серийно выпущенный Ленинградским заводом им. Козицкого.

Рис. 33. Первый бытовой отечественный супергетеродин ЦРЛ-10

(фото из Интернета)

Более поздняя модель приемника ЦРЛ-10К имела уже КВ диапазон, о чем и говорит последняя буква. Это был первый бытовой всеволновый супергетеродин. Заслуживает внимания его шкала.

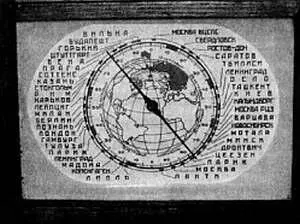

Рис. 34. Шкала ЦРЛ-10K

1930-е годы были временем покорения Северного полюса. В те же годы ставились авиационные рекорды героями летчиками Чкаловым, Громовым, Водопьяновым и другими. Поэтому, если первые приемники ЦРЛ-10 без КВ диапазона имели шкалу в виде восьмиугольника, то позже шкала украшалась символическим географическим глобусом. 21 мая 1937 года, когда на Северный полюс высадили научно-исследовательскую полярную экспедицию СП-1, где радистом был знаменитый Эрнст Теодорович Кренкель, на шкале ЦРЛ-10К на Северном полюсе взвился красный флаг.

Летом 1937 года на самолете АНТ-25 экипаж под командованием В. П. Чкалова совершил беспосадочный перелет Москва-США протяженностью более 9000 км, а через месяц на другом экземпляре этого самолета экипаж М. М. Громова почти по такому же маршруту совершил перелет протяженностью более 11 000 км.
