Светлана Хворостухина - Строим дом от фундамента до кровли

Кладка способом термоса. Способ термоса основан на сохранении в кладке теплоты уложенных подогретых материалов и теплоты, выделяемой бетоном в процессе твердения цемента. При применении этого способа бутовый камень перед укладкой должен быть тщательно очищен ото льда и снега, а бетонную смесь, приготовленную на подогретых заполнителях (щебне, песке) и воде, немедленно укрывают после укладки в дело, чтобы сохранить в ней теплоту. Температура бетонной смеси при кладке должна соответствовать принятой по расчету или указанной в проекте производства работ, с тем чтобы за время выдерживания бутобетона в утепленной опалубке была достигнута заданная прочность бетона.

Для того чтобы ускорить твердение бетона, применяют предварительный разогрев смеси перед укладкой ее в опалубку, а также вводят химические добавки, которые снижают температуру замерзания бетонной смеси и позволяют использовать бутовый камень без подогрева.

Кладка с применением электропрогрева. Применяя этот способ, бутовый камень очищают от снега и наледи. Температура бетонной смеси должна быть такой, чтобы уложенная в конструкцию бутобетонная смесь к моменту включения электро– и паропрогрева имела температуру не ниже 10 °C. Для электропрогрева в бетон закладывают стержневые электроды и подключают их к сетевому напряжению. Расположение групп электродов поперек фундамента в теплотехническом отношении более эффективно, но в этом случае невозможна их оборачиваемость. Кроме того, электроды будут мешать укладке бутового камня. Поэтому прогрев ведут обычно с помощью нашивных электродов, закрепляемых на внутренней стороне опалубки, применяя групповое их включение.

Независимо от способа выдерживания кладки при положительной температуре (до приобретения ею заданной прочности) состояние основания, на которое укладывают бетонную смесь, а также способ ее укладки должны исключать возможность замерзания бетонной смеси в стыке с основанием. Слой старой кладки в месте стыка с новой должен быть отогрет до укладки бетонной смеси (температура не ниже 2 °C) и предохранен от замерзания до приобретения вновь уложенным бетоном требуемой прочности.

Для зимней кладки в период оттаивания и затвердевания характерны значительное снижение ее прочности и устойчивости, деформация, неравномерность оттаивания и осадки. Чтобы своевременно принять необходимые меры и обеспечить хорошее качество сооружения, нужно тщательно следить за состоянием конструкций в период оттепелей. Мероприятия, связанные с оттаиванием кладки, сводятся к следующему. По окончании кладки каждого этажа устанавливают контрольные рейки и по ним наблюдают в течение зимы и весны за осадкой стен. До наступления потепления укрепляют стойками висячие стены и перемычки пролетом более 2,5 м, подклинивая стойки. Временные стойки, поддерживающие стены или перекрытия в период их оттаивания, должны иметь, помимо клиньев, поперечные подкладки из древесины мягких пород (осины, сосны и т. п.), которые могли бы при осадке стен сминаться поперек волокон. Перед наступлением оттепелей горизонтальные борозды, незаделанные гнезда и прочее закладывают кирпичом. Когда наступает теплая погода, с перекрытий необходимо убрать ненужные материалы и строительный мусор, раскрепить в поперечном направлении свободно стоящие столбы, простенки и стены, высота которых превышает их толщину более чем в 6 раз. В период оттаивания кладки, выложенной способом замораживания, а также при искусственном ее прогреве нужно регулярно обращать внимание на наиболее напряженные конструкции (столбы, простенки, опоры под сильно нагруженными прогонами, сопряжения стен и места опирания опалубки перемычек) и проверять целостность кладки на этих участках.

Для контроля за оттаиванием и твердением раствора в швах кладки из того же раствора, на котором возводились каменные конструкции, изготовляют контрольные образцы-кубы и хранят их в тех же условиях, в каких находится кладка. По состоянию образцов судят о прочности кладки. За состоянием кладки наблюдают в течение всего периода оттаивания и последующего твердения раствора в кладке в течение 7–10 суток после наступления круглосуточных положительных температур. Стены, расположенные с южной стороны, при оттаивании нагреваются солнечными лучами, поэтому при необходимости их увлажняют или завешивают (например, пергамином), чтобы улучшить условия твердения раствора и предохранить кладку от неравномерных осадок. Прочность твердеющего раствора проверяют специальными приборами.

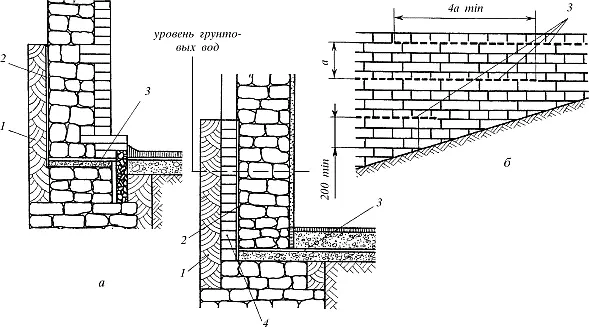

Каменная кладка, выполненная из любых материалов, обладает способностью поглощать и пропускать воду. Поэтому каменные конструкции, имеющие непосредственное соприкосновение с грунтом, подвергаются водонасыщению. Вода может проникнуть через кладку в подвалы и, распространяясь выше по кладке, дойти до первого и даже до второго этажа, вызывая сырость в помещениях. В целях предохранения фундаментов, стен и других конструкций от проникновения влаги необходимо устраивать гидроизоляцию (рис. 16) , окрашивая (окрасочная гидроизоляция) или оклеивая (оклеечная гидроизоляция) их поверхности гидроизоляционными материалами. В качестве изоляции используют также асфальтовую или цементную (со специальными цементами) штукатурку.

Окрасочную гидроизоляцию выполняют битумной мастикой из битумов разных марок и наполнителя (тальк, известь-пушонка, асбест), а также материалами на основе синтетических смол и полимеров.

Оклеечная гидроизоляция представляет собой рулонные материалы (гидроизол, рубероид, изол, бризол), которые приклеивают на битумной или других мастиках. На стены подвалов или поверхность фундаментов гидроизоляцию наносят со стороны, примыкающей к грунту, до уровня отмостки или тротуара. В ряде случаев при высоком уровне грунтовых вод оклеечную изоляцию защищают со стороны грунта глиняным замком, прижимными стенками из кирпича и т. д.

Для получения изоляции высокого качества изолируемую поверхность очищают от мусора, грязи, пыли, выравнивают и просушивают. Окрасочную изоляцию обычно выполняют из битумных мастик. Ее наносят щеткой на высушенные и огрунтованные поверхности, используя приемы малярных работ. При необходимости изолируемые поверхности предварительно выравнивают раствором (например, бутовые стены). Мастику наносят на поверхность слоями в 2–3 приема, чтобы перекрыть пропущенные места. Толщина каждого слоя должна быть около 2 мм. Наносить каждый последующий слой изоляции разрешается только после того, как предыдущий слой остынет и будет проверено его качество. Окрасочная гидроизоляция должна быть сплошной, без раковин, трещин, вздутий и отставаний (эти дефекты появляются, если мастика нанесена на неочищенные или сырые поверхности). Дефектные места расчищают, сушат и покрывают мастикой заново. Для защиты фундамента вашей постройки от влаги прежде всего необходимо сделать так называемые отмостки (рис. 17) .
