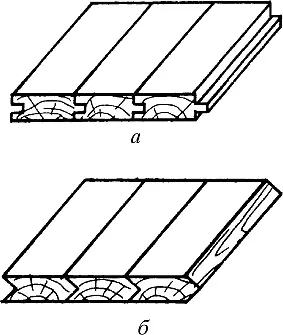

Боковое соединение в паз и гребень имеет несколько типов в зависимости от качества гребня. Этот паз может быть как треугольным (рис. 23, а) , так и прямоугольным (рис. 23, б) . Первый тип чаще всего используется при устройстве паркета, второй применяется при составлении полотна для двери. Обе эти конструкции требуют дополнительного закрепления клеем.

Для устройства внешних стен здания или крыши используют следующий тип бокового соединения, который способствует лучшему стоку осадков с поверхности и большей защите покрытия от разрушающего воздействия атмосферных явлений. Такой тип соединения называется боковым внахлестку . А соединять детали нужно следующим способом: под нижнюю планку положите тонкую рейку и закрепите гвоздями верхний боковой край детали, затем установите следующую планку, сделав нижним ее краем небольшую нахлестку, равную 1∕ 4толщины планки, и также закрепите ее несколькими гвоздями.

Также для соединения сразу нескольких деталей в одно целое при помощи только одной планки можно использовать сплачивание с наконечником. Этот тип требует одинаковой выемки с боковой стороны одиночной детали и с торцевой стороны соединяемых деталей. Чаще всего он используется при составлении паркетных полов.

Т-образное соединение. Это соединение названо так из-за своего внешнего вида. После закрепления деталей вставная деталь как бы вырастает из массива другой. Чаще всего такой тип соединения используется при сопряжении лаг перекрытий и перегородок с обвязкой дома. Угол, при котором соединяются детали, обязательно должен быть 90°. При других углах соединение получается непрочным и очень быстро приходит в негодность.

Среди множества разновидностей Т-образного соединения два типа встречаются наиболее часто (рис. 24) . При первом типе используется потайной шип, который имеет трапециевидную форму и вставляется с одной из сторон балки. При втором типе для крепления используется ступенчатая прямая накладка. Для того чтобы сделать такую накладку, потребуется прежде всего изготовить обычную накладку, выбрав древесину с одной части на 1∕ 2всей ширины, а на другой части — на 1∕ 3. Затем на первой части выберите древесину на половине накладки еще наполовину, тем самым толщина незатронутой части бруска будет составлять 1∕ 4от ширины целого бруска. На второй части конструкции, где первоначально древесина выбрана лишь на 1∕ 3, сделайте еще небольшое углубление, так чтобы незатронутая древесина составляла 1∕ 2всей толщины бруска.

Крестообразное соединение. Для устройства крыш и ферм чаще всего используют такой тип крепления, как крестовое. Оно напоминает Т-образное. Но здесь в одинаковой степени ведущей можно назвать и ту и другую планку (рис. 25) . Типы такого соединения различаются только по глубине крепежной накладки: от 1∕ 6толщины бруска до 2∕ 3.

Угловое соединение. Такой тип креплений чаще всего используется в креплении оконных, дверных блоков и парниковых рам. Угловое соединение отличается от других тем, что сплачиваемые детали располагаются по отношению друг к другу под углом 90°. В зависимости от использованных креплений все угловые соединения разделяются на соединения на шип и на ус.

Угловые соединения на шип имеют несколько разновидностей. Сквозное соединение на шип может использовать в своей конструкции от 1 до 3 шипов, причем с увеличением количества шипов возрастает и прочность крепления. Несквозное соединение отличается от сквозного тем, что шиповое крепление происходит в середине деталей и внешне остается незаметным. В этом случае внутри заготовок проделайте небольшие углубления под шипы, которые будут немного глубже, чем сами шипы, чтобы оставалось место и для клея.

Угловые соединения на ус отличаются тем, что стороны деталей, соединяющихся между собой, срезаны под углом 45°. Так же как и соединения на шип, крепления на ус могут быть сквозными, при которых видно сплачивание, и несквозными, когда само крепление зафиксировано внутри деталей. Сквозное соединение на ус может крепиться как одним шипом, так и тремя. Принцип крепления здесь остается тем же, что и при угловом несквозном на шип. При несквозном соединении на ус разглядеть положение шипа невозможно. Здесь в равной степени могут использоваться как круглые шипы, так и плоские — крепление от этого ни в коей мере не ослабеет.

При выборке древесины под шипы обязательно сделайте гнезда немного больше, чем сами шипы, чтобы в дальнейшем заготовки легко соединились между собой.

Угловая врубка. Этот тип соединения можно отнести к угловым типам креплений, т. к. детали находятся друг относительно друга под определенным углом.

В зависимости от величины угла различают два типа такого соединения, которые направлены непосредственно на действующую силу соединения — сжатие. Первый из них используется только тогда, когда угол между деталями не превышает 45°. Сначала вытесывают древесину со вставной деталью, а затем подгоняют под нее поверхность основания. Второй тип соединения требует угла не меньше 45° между соединяющимися деталями. Врубка здесь делается несколько иначе, чем при первом типе, и состоит из двух плоскостей, расположенных под разным наклоном к первоначальной поверхности основания.

Врубка в лапу. Этот тип соединения используется только при строительстве сруба стен или колодца. Чаще всего такое крепление делают простым, так как оно и без того прочное, но встречаются и некоторые усложнения конструкции в виде дополнительных накладок. Чтобы получилась врубка, необходимо обтесать конец бревна, сформировав куб, а затем разделить его стороны на 8 частей. Затем из куба на торцевой поверхности вырубите трапецию, одно основание которой должно составлять 6 частей, а другое — 4 части. Лапа со стороны вдоль волокон должна тоже иметь форму трапеции, постепенно сужаясь к основанию бруска. Возле бруска толщина трапеции должна составлять примерно 2–3 части, а с торца — не больше 6 частей. При соединении бревен таким типом крепления готовый сруб будет очень прочным (рис. 26) . Зачастую сплачивания и наращивания бывает недостаточно, и само соединение через несколько лет приходится ремонтировать.
