Светлана Хворостухина - Строим дом от фундамента до кровли

Стропила. В качестве составного элемента крыши стропила выполняют очень важную функцию, поддерживая обрешетку и тем самым принимая на себя вес кровли, давление снега и ветра.

По конструкции стропила делятся на наслонные и висячие. Если пролет крыши (расстояние между опорами) не превышает 6,5 м, а при дополнительной опоре — 10–12 м, то используются наслонные стропила. Висячие стропила применяются в том случае, когда пролет крыши составляет 7–12 м и нет дополнительных опор. В отличие от наслонных они передают на мауэрлат только вертикальное давление.

Основными элементами висячих стропил являются стропильные ноги и затяжки нижнего пояса. В зависимости от материала, из которого выполнено здание, стропильные ноги могут крепиться на верхние венцы в деревянных, рубленых или брусчатых зданиях; на верхнюю обвязку в деревянных каркасных зданиях; на опорные брусья — мауэрлат — в каменных зданиях.

Если стропильные ноги выполнены с небольшим сечением, то предохранить их от провисания можно с помощью решетки из стойки, подкосов и ригеля. Стойки и подкосы изготавливаются из досок шириной 150 мм и толщиной 25 мм или из деревянных пластин, полученных из бревна с диаметром не менее 130–140 мм.

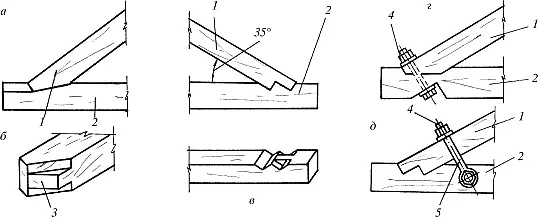

При установке стропильная нога врубается в затяжку. Чтобы ее конец не скользил по затяжке и не скалывал ее, врубать ногу надо зубом, высота которого составляет 1∕ 3высоты затяжки, шипом или с использованием обоих способов (рис. 30, а) . Кроме того, затяжка будет оставаться целой и не скалываться, если установить стропила на расстоянии примерно 300–400 мм от края. Стропильная нога врубается в конец затяжки, зуб при этом отодвигается как можно дальше. Для усиления крепления стропила можно использовать двойной зуб (рис. 30, б) . Высота зубов может быть одинаковой, но чаще всего их делают так, чтобы высота первого составляла 1∕ 5толщины затяжки, а второго — 1∕ 3. Для первого зуба на затяжке делается упор и шип, а на стропиле — проушина; для второго — только упор.

В качестве дополнительного крепления стропил в затяжках можно использовать хомуты или болты. Последние применяются реже, так как они ослабляют сечение стропильных ног и затяжек.

Подкосы с бабкой соединяются врубкой, при этом в бабке долбится гнездо, а в подкосе вырубается шип. Такое соединение в висячих стропилах укрепляется дополнительно болтами или хомутами. Ригель со стропильными ногами соединяется врубкой сковороднем вполдерева. Соединение крепится болтом и нагелем, а для придания ему большей прочности — скобой. Составные части затяжки скрепляются между собой зубом, металлической накладкой и болтами. С бабкой затяжка соединяется хомутом.

Для того чтобы предохранить стены здания от атмосферной воды, крыша должна иметь свес длиной не менее 550 мм. Кроме того, что концы стропильных ног крепятся в затяжке, с помощью так называемых скруток они закрепляются дополнительно за стены здания. Это позволяет уберечь крышу от повреждения при сильных порывах ветра. Скрутка представляет собой кусок крупной проволоки, один конец которой прикреплен к стропильной ноге, а другой — к костылю, вбитому в шов каменной кладки на расстоянии 300–350 мм от верхнего края стены или к балке чердачного перекрытия. В рубленых деревянных домах вместо скрутки используется железная скоба, соединяющая стропила со вторым венцом сруба.

Железобетонные стропильные ноги наклонных стропил одним концом укладываются на наружную стену строения, а другим — на сборный железобетонный прогон, поддерживаемый кирпичными столбиками. Выступающие за стену нижние концы стропильных ног могут нести карнизный свес кровли. При выборе материала для изготовления стропил надо учитывать многие факторы: длину стропильной ноги, расстояние между стропилами, вес кровли и т. д.

Основание под кровлю. Основание под кровлю из штучных или рулонных материалов может быть выполнено в виде обрешетки или сплошного настила . В первом случае для его изготовления используются деревянные бруски, во втором — деревянные бруски и доски.

Сплошной настил делается в том случае, когда в качестве покрытия используются асбестоцементные плитки или рулонный материал. Под плитки доски настила выкладывают с небольшим зазором (не более 10 мм) в один слой, под рулонный материал — в два слоя: рабочий и защитный. Узкие доски защитного слоя должны находиться под углом 45° к рабочему.

Между настилами помещают противоветровую прокладку из рубероида марки РПП–300 или РПП–350. Обрешетка применяется в том случае, когда кровельное покрытие делается из волнистых асбестоцементных листов ВО (шифера), листовой стали, черепицы или дерева. При изготовлении основания необходимо соблюдать два основных требования: все его элементы должны быть плотно закреплены на несущих конструкциях, а их стыки над стропилами располагаться вразбежку.

Кроме того, заданное расстояние между досками или брусками — обрешетинами — должно строго соблюдаться по всей поверхности основания. Самые широкие из них необходимо располагать под стыками кровельного материала, а также у конька и карниза, а самые толстые (на 15–35 мм толще других) — у карниза. Ширина основания под разжелобком должна составлять не менее 750–800 мм, а под карнизным свесом с настенными желобами — равняться ширине свеса. В коньках и на ребрах кровли деревянные бруски устанавливаются на ребро.

Кровля — самый верхний покров крыши, защищающий все конструктивные элементы здания от атмосферных осадков и отводящий воду на землю. Поэтому основным требованием, предъявляемым к кровле, является водонепроницаемость. Кровля может быть выполнена из различных строительных материалов: стальных и асбестоцементных листов, промышленных рулонных и местных строительных материалов (глиносоломенных, глинокамышовых и т. д.).

Кровля (кровельное покрытие) состоит из наклонных плоскостей — скатов, наклонных ребер и горизонтальных ребер — конька. Места пересечения скатов под входящим углом называются «ендовы» и «разжелобки», а выходящие за пределы здания горизонтально или наклонно края кровли — карнизными и фронтонными свесами соответственно. Атмосферная вода со скатов собирается в настенных желобах, из которых поступает в водоприемные воронки, затем в водосточные трубы и, наконец, в ливневую канализацию. Элементы кровли можно укладывать как в продольном, так и в поперечном направлении, соединяя их в замок (листы кровельной стали) или внахлестку (все остальные виды покрытий).
