Светлана Хворостухина - Строим дом от фундамента до кровли

Состав глиняно-цементного раствора для облицовки печей и каминов: глина — 1 часть, цемент — 0,15 части, строительный песок — 4 части. Предельное время, после которого не рекомендуется использовать глиняно-цементный раствор, — 1,5–2 ч.

Приготовление мастик. Помимо цементного раствора, при облицовочных работах нередко используют всевозможные мастики: их можно приобрести в готовом виде либо приготовить самостоятельно. Как уже говорилось ранее, в качестве связующего компонента при приготовлении мастик используют битумы, казеиновый клей, гипсовые вяжущие и полимеры.

Битумно-латексную мастику готовим следующим образом: в расплавленный при температуре 160 °C строительный битум марки БН 70/30 добавляем известняковую муку и тщательно перемешиваем. В охлажденную до 70 °C смесь вводим раствор бензина с латексом и вновь тщательно перемешиваем.

Используем битумно-латексную мастику после охлаждения до комнатной температуры. Состав битумно-латексной мастики таков: строительный битум марки БН 70/30 — 49 %, латекс СКП–65ГП — 5 %, известняковая мука — 25 %, бензин — 21 %.

Битумно-скипидарную мастику готовим аналогично: в расплавленный битум добавляем портландцемент марки М500 и перемешиваем до получения однородной массы. После охлаждения до 70–80 °C вводим смесь скипидара, уайт-спирита и латекса. После тщательного перемешивания мастика готова к применению. Состав битумно-скипидарной мастики: строительный битум марки БН 70/30 — 65 %, портландцемент марки М500 — 5 %, скипидар — 8 %, уайт-спирит — 17 %, латекс СКС–65ГП — 5 %.

Простая казеиновая мастика. За 25–30 мин. до приготовления мастики казеиновый клей в порошке заливаем полным объемом воды (теплой, 30–40 °C) и оставляем для набухания. Затем, постоянно перемешивая, добавляем заполнители: фтористый натрий, известь-пушонку и известняковую муку. Мастику вымешиваем до получения однородной массы. Состав простой казеиновой мастики: казеиновый клей в порошке — 1 часть, фтористый натрий — 0,1 части, известь-пушонка — 0,5 части, известняковая мука — 2,5 части и вода — 2 части.

Казеиново-цементную мастику готовим аналогичным образом. Ее состав: казеиновый клей в порошке — 1 часть, портландцемент марки М400 — 3 части, строительный мелкозернистый песок — 1 часть и вода — 2,5 части.

Гипсовая мастика (гипсовый раствор). При облицовочных работах для установки маячных плиток и для закрепления провески на негвоздимых стенах используется гипсовая мастика (гипсовый раствор).

Ее готовим в два этапа. Сначала готовим 10 %-ный водный раствор клея КМЦ (0,1 кг сухого клея КМЦ на 1 л воды, время набухания — по инструкции) — этот раствор используем как замедлитель твердения. Затем, при постоянном перемешивании, вводим в раствор клея гипсовое вяжущее и воду. Состав гипсовой мастики: гипсовое вяжущее — 10 частей, 10 %-ный водный раствор клея КМЦ — 0,8 части и вода — 0,7 части.

Приготовление полимерных мастик. Мастики на полимерных связующих в основном производятся заводским способом. Однако некоторые можно самостоятельно приготовить в домашних условиях.

Мастику на основе дисперсии ПВА готовим путем тщательного перемешивания портландцемента марок М400 или М500 и дисперсии ПВА. Состав полимерной мастики на основе дисперсии ПВА (в частях по объему): дисперсия ПВА — 1 часть, портландцемент марки М400 или М500 — 1,5–2 части.

Мастику на основе клея КМЦ готовим следующим образом: сухой клей КМЦ разводим горячей водой и при постоянном помешивании добавляем сухую цементно-песчаную смесь, доводя мастику до нужной консистенции. Состав клея: сухой клей КМЦ — 0,1 кг, вода — 5 л. Состав сухой цементно-песчаной смеси (в частях по объему): портландцемент марок М400 или М500 — 1 часть, мелкозернистый речной песок — 3 части.

В состав эпоксидной мастики входит эпоксидная шпатлевка, мелкозернистый кварцевый песок, портландцемент и отвердитель (продается в комплекте с эпоксидной шпатлевкой).

Технология приготовления: тщательно перемешиваем первые три компонента, а отвердитель добавляем непосредственно перед употреблением. Загустевшую эпоксидную мастику (без добавления отвердителя) можно разбавить растворителем № 646. Состав эпоксидной мастики (в частях по массе): эпоксидная шпатлевка — 6 частей, мелкозернистый кварцевый песок — 1 часть, портландцемент — 3 части. Отвердитель добавляем из расчета 8,5 г на каждые 100 г эпоксидной шпатлевки.

Канифольную мастику (канифоль относится к природным полимерам) готовим так: канифоль растворяем денатурированным этиловым спиртом (в быту — денатурат), тщательно перемешиваем с известняковой мукой и разбавляем олифой. Используем канифольную мастику для укладки полистирольных плиток. Состав канифольной мастики: канифоль — 1,7 части, спирт этиловый денатурированный — 1,1 части, олифа — 0,7 части, известняковая мука — 6,5–7 частей.

Для укладки плитки не рекомендуется использовать полимерные мастики, приготовленные более 5 ч назад — для мастики на основе дисперсии ПВА и 7 ч — для мастики на основе клея КМЦ. У мастик на основе других полимерных вяжущих срок годности составляет около 24 ч.

Для того чтобы по окончании работ получить гладкую и красиво облицованную плиткой поверхность, следует внимательно ознакомиться с перечисленными ниже советами.

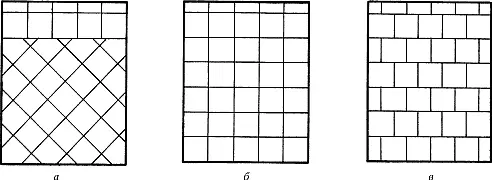

Существует два способа облицовки керамическими плитками: по диагонали (рис. 68, а) и прямыми рядами; здесь различают укладку плитки шов в шов (рис. 68, б) и вразбежку (рис. 68, в). Способом прямых рядов укладывают как квадратную, так и прямоугольную плитку. Способом по диагонали укладывают, как правило, только квадратную плитку.

Облицовка стен. После проведения разметки и провески поверхности, но прежде, чем укладывать первый (нижний, фризовый) ряд плитки, необходимо учесть состояние пола: если пол еще не настелен или плитка будет укладываться не от пола, то следует отметить уровень начала кладки и по нему закрепить рейку, она послужит опорой для первого ряда плитки; если пол настелен, но имеет отклонение от горизонтали, то плитки нижнего ряда обрезаем с таким учетом, чтобы их верхние края образовывали прямую горизонтальную линию. В этом случае раскрой плиток производим не в процессе подготовительных работ, а непосредственно в ходе укладки. Теперь приступим непосредственно к укладке плитки.

Облицовка стен способом прямой ряд. Укладку начинаем либо с середины ряда, если вы хотите добиться симметричности кладки, либо с одного из углов, если вы хотите, чтобы на стене было как можно меньше неполномерных плиток.
