Конструкционные материалы фюзеляжа- алюминиевые сплавы Д-16, В95, АЛ9 и магниевые сплавы МД8 и МЛ5-Т4. Крепежные болты и детали выполнены из сталей ЗОХГСА и 40ХНМА.

Крыло- трапециевидное, двухлонжеронное, состоит из центроплана и четырех отъемных частей - двух средних и двух консолей. Средние части несут двигатели. Угол установки крыла +4 град., крутка отсутствует. Поперечное «V» крыла по центроплану О град., по средним частям +1 град., по консольным - 3 град, относительно средней части.

В средних частях крыла размещены 18 мягких протектиро-ванных топливных баков, в центроплане - 4 непротектированных. На нижней и верхней поверхностях крыла имеются люки для доступа к проводке управления, агрегатам топливной и гидравлической систем, заливным горловинам топливных баков и топ-ливомерам. Основным конструкционным материалом всех элементов крыла является сплав В95Т.

Механизация крылав средней части состоит из закрылков и интерцепторов. Двухщелевые закрылки отклоняются на 25 град, при взлете, на 45 град. - при посадке. Каждый элерон состоит из двух секций: корневой и концевой. На элеронах установлены триммеры-сервокомпенсаторы.

Оперение.Горизонтальное оперение состоит из двух консолей, угол установки -Оград., поперечное «V» -Оград. Руль высоты (РВ) имеет 100% весовую компенсацию и возможность перебалансировки с помощью подвижных грузов. На задней кромке РВ установлены два триммера. Вертикальное оперение - однокиле-вое с форкилем. Руль направления имеет 100% весовую компенсацию, триммер и пружинный сервокомпенсатор.

Шассисостоит из передней стойки с двумя нетормозными колесами К2-92/1 (900x300 мм) и двух главных стоек с четырехколесными тележками и тормозными колесами КТ-77М (1050x300 мм). В полете шасси убирается в фюзеляж: передняя стойка - назад по полету, главные - вдоль размаха по направлению к плоскости симметрии. Давление в пневматиках колес главной стойки - 6-6,5 кг/см2, передней -5 кг/см2, что позволяет эксплуатировать самолет на грунтовых аэродромах. Передняя стойка имеет механизм поворота на угол до 35 град, в каждую сторону.

Силовая установкасостоит из четырех турбовинтовых двигателей АИ-20 с четырехлопастными автоматическими флюгерными винтами АВ-68И левого вращения. Двигатель развивает на максимальном режиме мощность 4000 э.л.с. Винты диаметром 4,5 м оснащены гидроприводами для изменения угла установки лопастей в полете и флюгирования (расфлюгирова-ния). Топливная система разделена на правую и левую части, каждая из которых состоит из шести групп баков, объединенных трубопроводом кольцевания. Емкость топливных баков - 14270 л . Самолет оборудован системой нейтрального газа и противопожарной системой.

Системы и оборудование. Гидросистема предназначена для открытия и закрытия створок грузолюка, уборки-выпуска шасси, закрылков, работы тормозов, стеклоочистителей и состоит из двух(правой и левой) автономных подсистем с рабочим давлением 150 кгс/см2.

Электрооборудованиеобеспечивает запуск двигателей, питание приборов и радиосвязи, работу агрегатов топливной и масляной систем, механизмов дистанционного управления, фотоаппаратов, про-тивообледенительных и обогревательных устройств, а также работу и управление стрелковым, бомбардировочным и десан-тно-транспортным оборудованием. На борту имеются сети постоянного тока (28,5 В), однофазного переменного (115 В, 400 Гц) и трехфазного переменного (36 в, 400 Гц).

Управление элеронами, рулями высоты и направления - двойное жесткое с подключением рулевых машинок автопилота.

Пилотажно-навигационное оборудованиепозволяет выполнять полеты в различных метеоусловиях днем и ночью, в том числе в автоматическом режиме с помощью автопилота.

Радиооборудованиевключает связную радиостанцию 1 -РСБ-70 (для связи на больших расстояниях), командную КВ-ра-диостанцию РСБ-5 с СВ-блоком СВБ-5 (для связи между самолетами, а также между членами экипажа), радиокомпас АРК-5, систему слепой посадки СП-50, радиовысотомер РВ-2, панорамный радиолокатор РБП-2 (для определения точки сброса грузов вне видимости земли), датчики, ответчики, СПУ и т.д.

Высотное и кислородное оборудованиеобеспечивает нормальные условия в кабинах экипажа при полетах на больших высотах. Кислород поступает от жидкостных кислородных приборов КПЖ-30, на случай аварийного покидания имеется шесть парашютных кислородных приборов КП-23.

Противообледенительная системаиспользует теплый воздух от компрессоров двигателей для обогрева носков крыла, воздухозаборников двигателей, радиаторов и боковых стекол фонарей кабин экипажа, воздухозаборника левого обтекателя шасси. Электротермические устройства обогревают передние кромки киля и стабилизатора, лопасти и коки винтов, лобовые стекла фонарей кабины экипажа и ПВД.

При необходимости на заднюю створку грузолюка устанавливается один дневной фотоаппарат АФА-42 или один ночной НА-МК/25.

Кормовая башня ДБ-65У с двумя пушками АМ-23

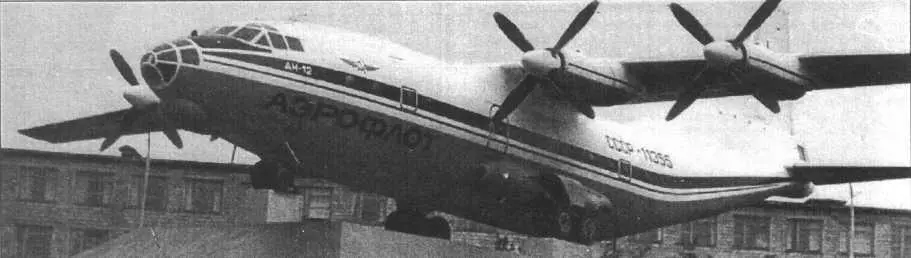

Ан-12Б на постаменте в аэропорту Магадана, 1979 г.

Десантно-транспортное оборудованиепредназначено для:

- посадочного десантирования боевой и инженерной техники с расчетами и боеприпасами и личного состава (до 96 человек);

- для парашютного десантирования боевой техники с расчетами, грузов в парашютно-десантной таре типа ПДММ-47, ПДУР-47 и ПДТЖ-120 и личного состава ВДВ (до 58 чел.)

Погрузка и разгрузка самоходной техники производится своим ходом с использованием грузовых трапов (перевозятся на борту), несамоходной - при помощи бортовых лебедок БЛ-52. Погрузка бесколесных грузов весом до 2000 кг выполняется с помощью кран-балки. Для парашютного десантирования техники и грузов на платформах и в штатных упаковках на самолет устанавливается транспортер ТГ-12.

В санитарном варианте возможна перевозка 60 больных или раненых на унифицированных армейских носилках в сопровождении медработников.

Вооружениесостоит из артиллерийского и бомбардировочного.

Система пушечного вооружения ПВ-23У, предназначенная для защиты задней полусферы от атак истребителей, состоит из кормовой башни ДБ-65У с двумя 23-мм пушками АМ-23, электросистемы дистанционного управления башней и прицельно-вычислительного блока. Боекомплект - 700 патронов (350 на каждую пушку), скорострельность - 1250-1350 выстр/мин на ствол.
