Техника и вооружение 2013 07

Боевые испытания новые средства защиты прошли во время Корейской войны. Анализ опыта эксплуатации СИБ показал, с одной стороны. высокую противоосколочную защищающую способность новых бронежилетов, а с другой — резкое увеличение тяжести ранения при пробитии алюминиевой брони вследствие деформации и фрагментации пули, а также возможность поражения рикошетирующими фрагментами при попадании пули в бронепанель под углом.

На приведенной хронограмме взаимодействия пули со стальным бронеэлементом хорошо видно, как при ударе пули образуется веер высокоскоростных мелких осколков. Эти осколки пробивают алюминиевый экран-свидетель толщиной 1 мм, установленный сверху.

Неудивительно, что в новых изделиях типа М1952 было решено отказаться от жестких вставок из алюминия.

Защитная композиция мягкого бронежилета М1952, состоящая из 12 слоев нейлона, удерживала 68 % всех поражающих элементов: до 75 % осколков и до 24 % пуль при очень скромных по сегодняшним меркам защитных характеристиках. Получившийся резерв массы было решено использовать для увеличения площади защиты за счет применения бронешорт. Для солдат, боевая работа которых не предполагала активных передвижений (экипажи танков, расчеты зенитных орудий), предусматривались более тяжелые образцы, имеющие противопульные панели усиления.

Во время войны во Вьетнаме бронешорты не использовались ввиду перегрева бойца в жарком климате. В результате в качестве средств защиты пехотинца было решено остановиться на стандартном стальном шлеме М-1 и мягком противоосколочном бронежилете из нейлона типа М69 или М1952. закрывающего только верхнюю часть туловища бойца.

Противопульные панели на основе керамики и стеклопластика впервые нашли свое применение в защите экипажей вертолетов, действовавших во Вьетнаме. В комплект входили бронепанели защиты спинки и сидения кресла пилота, боковые бронепанели, вставляемые в двери, и броневые нагрудники, поступившие в войска в феврале 1966 г. и показавшие высокую боевую эффективность.

В этот же период в СССР во Всесоюзном институте авиационных материалов (ВИАМ) по заданию Министерства обороны был разработан противоосколочный бронежилет 6Б1, принятый на снабжение в 1956 г., но изготовленный малой серией. Бронежилет имел различные уровни защиты груди, живота и спины. Разработчики учли опыт Великой Отечественной войны и зарубежный опыт применения бронежилетов в Корее. В итоге защитная композиция бронежилета состояла из бронепанелей, выполненных из мягкого алюминия (сплав АМг7ц с твердостью 95 НВ), и тыльного подпора из ткани авизент (аналог нейлона). Благодаря этому решению пули от наружной поверхности бронеплиты не рикошетили, а при пробитии не деформировались, что не приводило к увеличению тяжести ранения. После начала боевых действий в Афганистане вся опытная партия бронежилетов 6Б1 была передана в войска.

Подобными защитными характеристиками обладал разработанный в НИИ Стали в 1979 г. бронежилет 6Б2. Он был несколько легче предшественника: при его разработке ставилась задача при той же площади и уровне защиты сократить массу жилета на 10–15 %. Задача была выполнена — масса жилета составила 4,4 кг против 5,2 кг у 6Б1. Однако его защитная структура включала в себя бронепанели из высокотвердого титанового сплава и пакет из арамидной ткани СВМ 1*, что в случае пробития приводило к демонтажу пули и увеличению тяжести ранения. Стоит отметить, что при разработке бронежилета 6Б1 в качестве броневых материалов, альтернативных алюминиевому сплаву, также рассматривались броневые стали, титановые и высокотвердые алюминиевые сплавы, однако они были отвергнуты именно по причине деформации и демонтажа пули при пробитии. Кроме того, за счет применения в бронежилете 6Б2 дефицитной ткани СВМ в несколько раз выросла стоимость жилета, а гарантийный срок хранения уменьшился с 10 до 5 лет. Такова была плата за 15 % снижения массы.

1* Ткань СВМ (сверхвысокомодульный материал), выполненная из высокопрочного арамидного волокна, обладала значительно более высокими защитными баллистическими характеристиками по сравнению с тканями на основе полиамидного волокна (авизент, нейлон). Применение ткани СВМ позволило уменьшить массу противоосколочного текстильного пакета в несколько раз.

Бронежилеты времен войны в Корее. Слева направо: летный жилет времен Второй мировой войны, армейский бронежилет М1952, бронежилет корпуса морской пехоты М1952А.

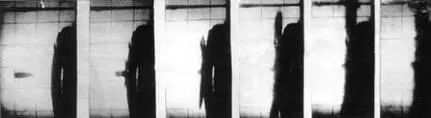

Хронограмма взаимодействия пули со стальным бронеэлементом.

Боевое крещение оба бронежилета получили во время войны в Афганистане (1979–1989 гг.). Опыт боевого применения 6Б2 выявил высокие защищающие свойства этого изделия. 100 % осколков и 42 % пуль удерживались бронежилетом. Однако выявились и негативные характеристики: резкое увеличение тяжести ранения в жилете и возможность рикошета, недостаточность противоосколочной защиты от пуль стрелкового оружия.

Результатом анализа боевого опыта было появление в 1983 г. бронежилета 6БЗТ, в котором противопульную защиту обеспечивали титановые панели усиления. Впоследствии НИИ Стали в 1984–1988 гг. выпустил целую серию подобных изделий (6БЗТМ, 6Б4, 6Б5), отличавшихся защитной противопульной структурой (сталь, титан или керамика на основе карбида бора на подложке из прессованной ткани СВМ), массой и зонами усиленной защиты. Конструкция защиты бронежилетов была сходной. Она представляла собой комплект грудной и спинной противоосколочных текстильных панелей из ткани СВМ, усиленных дополнительными противопульными или противоосколочными бронепанелями. Бронепанели располагались в карманах чехла жилета в несколько рядов с взаимным перекрытием. Бронежилет 6Б4 имел керамические бронепанели усиления, а бронежилет 6Б5, выполнявшийся в 18 модификациях, в зависимости от варианта исполнения, мог комплектоваться противоосколочными титановыми панелями или противопульными титановыми, стальными или керамическими бронепанелями усиления.

Основные выводы из опыта использования бронежилетов в Афганистане подтвердил опыт их применения в Корее: противоосколочная защитная структура бронежилета должна быть легкой и не содержать твердых элементов, которые могут привести к демонтажу или рикошету пули. Противопульную защиту необходимо выполнять в виде нескольких крупных панелей большей площади для минимизации зоны стыков и большой толщины, чтобы в подавляющем большинстве случаев они не пробивались пулями стрелкового оружия, применение которых наиболее вероятно. Чехол жилета должен быть сделан из камуфлированной износостойкой ткани, иметь кармашки для переноски боеприпасов и амуниции. Для повышения комфорта при ношении бронежилета, снижения вероятности перегрева организма при эксплуатации в жарком климате и уровня запреградной травмы при попадании пули бронежилет должен иметь климатический амортизационный подпор (КАП). Полностью реализовать полученный опыт удалось лишь после окончания войны в Афганистане в более поздних изделиях 6Б11, 6Б12 и 6Б13, принятых на снабжение уже в 1999 г.
