Диаметр первой ступени составлял 3 м, длина — 16 м; диаметр второй ступени — 2,45 м, длина — 9,8 м. Ступени соединялись между собой рядом продольных швеллерных профилей длиной по 1,52 м, которые жестко прикреплялись в верхней части первой ступени и несли вторую ступень, которая имела свой ряд профилей, свободно входящих в профили первой ступени. Для снижения трения профили перемещались относительно друг друга по направляющим, опираясь на стальные шарики. Получалось, что когда ступени разделялись, то первая ступень просто скатывалась на шариках вниз. Эта система очень похожа на современную мебельную фурнитуру для выдвижных ящиков. До момента разделения ступени скреплялись взрывными болтами.

Двигатель первой ступени LR-87 с двумя шарнирно закрепленными камерами сгорания разрабатывался фирмой Аэроджет Дженерал (Aero Jet General). Тяга каждой камеры у земли составляла 68 т. Управление ракетой по тангажу и рысканью обеспечивалось отклонением камер сгорания, а управление по крену (вращение вокруг собственной оси ракеты) — выхлопной струей газогенератора турбонасоса. Первый серийный двигатель LR-87 поступил на испытания в ноябре 1957 г.

Двигатель второй ступени LR-91 имел одну шарнирно закрепленную камеру с большим коэффициентом расширения сопла, соответствующим условиям космического полета. Номинальная тяга двигателя в вакууме составляла 36,6 т. Управление полетом ступени обеспечивалось поворотом сопла и четырьмя рулевыми двигателями, работающими от газогенератора.

В качестве топлива для двигателей применялся керосин и жидкий кислород, которые подавались в камеры сгорания при помощи турбонасосов.

Ракета должна была стартовать вертикально. Примерно через 20 с после отрыва от стартового стола она наклонялась в заданном направлении и летела в течение 80 с. За это время она набирала скорость около 8530 км/ч. В заданное время срабатывал автоматический программный механизм, который выключал двигатель первой ступени и подрывал взрывные болты, скрепляющие ступени. В этот момент включались два небольших твердотопливных ракетных двигателя, которые отводили вторую ступень. Затем включался газогенератор, приводящий в действие турбонасос, и зажигание двигателя второй ступени. В момент, близкий к достижению максимальной скорости (29000 км/ч), двигатель второй ступени выключался, а газогенератор продолжал работать. Тяга рулевых двигателей реверсировалась, за счет чего происходило отделение головной части, которая продолжала самостоятельный полет к цели по баллистической траектории.

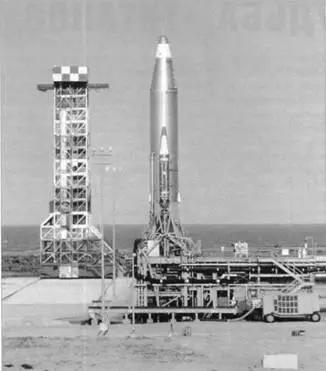

Первый летный экземпляр ракеты «Атлас А» на стартовой позиции. Внизу: неудачный пуск «Атлас А» 11 июня 1957 г. Энергичные маневры неисправной ракеты подтвердили прочность ее конструкции.

Головная часть (ГЧ) разработанная фирмой Авко (Avco) имела форму полуэллипсоида, изготавливалась из нержавеющей стали и покрывалась слоем никеля. Ее стабилизация в полете обеспечивалась газовыми рулями, которые начинали работу на высоте 90000 м. Внутри ГЧ должно было размещаться термоядерное устройство мощностью 5 Мт.

Первая партия ракет оснащалась комбинированной (радио-инерциальной) системой наведения. Радиоуправление работало только на активном участке траектории. В процессе совершенствования ракеты планировалось перейти на чисто инерциальную систему, которая была лишена недостатков комбинированной системы — низкой помехозащищенности и невозможности одновременного управления несколькими ракетами, во время группового старта.

Когда фирма Мартин закончила проектирование и начала собирать первые образцы своей ракеты, финансирование программы неожиданно прекратилось. Это стало результатом подковерной борьбы в правительстве и руководстве ВВС между противниками и сторонниками одновременной разработки двух ракет. Заочные дебаты продолжались уже несколько лет.

Причина конфликта была проста. Хотя конструкции ракет различались, их технические характеристики оказались схожими. Поэтому и возникал законный вопрос: не затрачиваются ли средства американских налогоплательщиков на создание, по сути, одинаковых изделий? На заседаниях конгресса США представители ВВС, отвечая на этот вопрос, приводили резонные доводы в пользу параллельной разработки.

Ракета «Титан» обладала большими, чем «Атлас», потенциальными возможностями увеличения дальности полета. За счет большей жесткости конструкции она могла нести более тяжелую полезную нагрузку.

Одновременное поступление ракет на вооружение позволяло ВВС создать больше частей, вооруженных межконтинентальными ракетами, в более короткий срок.

ВВС США не могли пойти на риск, приняв на вооружение только одну систему из двух до того, как будет неопровержимо доказано превосходство какой-либо из них.

Разработка «Титана» обеспечивала конкуренцию и тактическую гибкость, сохраняла и наращивала индустриальную базу, способную удовлетворить будущие потребности как в боевых ракетах, так и ракетах, предназначенных для исследования космического пространства.

Противники «Титана», в свою очередь, приводили не менее веские доводы.

Утверждалось, что одну систему проще обеспечить, чем две. Обучение персонала, обслуживание, постройка стартов для одной системы будет проще и дешевле. При условии разработки одной системы можно получить экономию около 200 млн. долл. Путем дальнейших усовершенствований «Атласа» можно было бы реализовать потенциальные возможности в части увеличения нагрузки и дальности, а «Титан» вообще не разрабатывать, ведь создание «Титана» велось на случай неудачи с «Атласом».

Все сомнения скептиков по поводу прочности корпуса «Атласа» были развеяны при первом же запуске, когда неисправность системы наведения привела к возникновению резких продольных колебаний ракеты при полных топливных баках. По мнению специалистов, такие маневры, которые вытворял «Атлас», отказавший в воздухе, не выдержала бы ни одна жесткая конструкция.

В итоге противники «Титана» взяли верх. Фирма Мартин лишилась военной части заказов, но контракт на разработку ракеты- носителя на базе опальной ракеты решили оставить в силе.

Положение вещей резко изменилось 4 октября 1957 г., когда СССР запустил на орбиту первый искусственный спутник Земли. В Америке сразу осознали, что у противника уже есть мощнейшие баллистические ракеты, способные доставить термоядерный заряд в любую точку США. «Атлас» только проходил летные испытания, работы по боевому «Титану» были прекращены, а остальные ракеты до территории СССР не доставали и термоядерную боеголовку поднять не могли.
