Данное обстоятельство было вызвано результатами совместной разработки в 1948 г. конструкторами завода № 393 MB и ОГК ЛКЗ нового командирского прибора ТКНС со стабилизацией линии визирования для установки в башне ИС-7. Этот прибор обеспечивал значительное повышение маневренности и эффективности ведения огня, особенно при стрельбе сходу.

В отличие от установки ТКП-2, прибор ТКНС был поднят на 45 мм, что требовало замены существовавшего поворотного основания люка, однако габариты прибора в основном удовлетворяли требованиям существующей компоновки. При проработке установки данного прибора оставался нерешенным только вопрос о сочетании его с заданными элементами следящей системы по вертикали (командирское целеуказание) и дистанционного управления зенитным пулеметом.

Установка указанных элементов потребовала некоторых дополнительных изменений в нижней части корпуса прибора и создания дополнительной кинематической связи к ним от головного зеркала, но, по предварительным оценкам, это не могло служить препятствием для выпуска рабочего проекта прибора и изготовления опытного образца.

Однако разработка смотровых приборов со стабилизирующими устройствами сильно задерживалась, и предъявление их опытных образцов для проведения испытаний ожидалось только в 1949 г.

Помимо перископического смотрового прибора ТКП-2, у командира машины для корректировки артиллерийского огня планировалось установить танковый перископ ТП перископичностью 1,3 м. Опытный образец такого прибора завод № 69 MB отправил в адрес ЛКЗ еще в сентябре 1947 г. Однако до середины октября 1947 г. указанный прибор так и не поступил на ЛКЗ, в связи с чем Ж.Я. Котин обратился в НТК БТ и MB ВС с просьбой исключить из плана ОКР задание на его установку и испытание в танке ИС-7 в 1947 г. Опытные образцы перископа ТП от завода № 69 MB так и не были получены до конца 1947 г., и испытать их в ИС-7 не представилось возможным.

Кроме того, эскизная проработка компоновки ТП конструкции завода № 69 в башне ИС-7, выполненная в начале 1948 г., показала, что без основательной переделки башни и основания люка командира установка танкового перископа осуществлена быть не может. Единственным местом, где можно было выполнить монтаж ТП, являлась правая сторона неподвижной части основания люка командира (с координатами 175 и 125 мм относительно центра люка). При этом стакан крепления перископа выносился наружу башни, рукоятка поворота верхнего зеркала для удобства опускалась вниз и устанавливался уменьшенный налобник (аналогичный налобнику командирского прибора ТКП-2). Но даже в этом случае установка перископа ТП не обеспечивала возможности пользоваться им по следующим причинам:

— отсутствие кругового вращения подвижного основания люка, так как радиус обметания нижней части трубы перископа входил в зону ограждения пушки;

— невозможность одновременного пользования командирским прибором и перископом (мешал налобник);

— исключение возможности наблюдения в перископ при развороте основания люка на 90 против часовой стрелки из-за того, что пространство между окулярной частью перископа и стенкой башни являлось недостаточным для головы наблюдающего;

— затрудненная установка и демонтаж перископа из-за его значительной длины, а также отсутствие возможности его хранения в футляре в боевом отделении.

Нецелесообразность использования перископа ТП в танках подтвердил поступивший в адрес ЛКЗ отчет по его полигонным испытаниям, проведенным на НИИБТ полигоне в Кубинке. В выводах отчета говорилось, что своему основному целевому назначению — улучшению качества корректировки артогня по сравнению со штатным прицелом ТШ — ТП не отвечал, так как пороховые газы при выстреле закрывали поле зрения перископа и прицела ТШ практически одинаково.

В качестве обычных приборов наблюдения для членов экипажа танка ИС-7 первоначально предполагалось использовать перископические приборы типа МК-4. Однако этот прибор не удовлетворял предъявляемым к ИС-7 требованиям как по обзору, так и по возможности установки его в литой сферической башне. Поэтому в ОГК ЛКЗ выпустили рабочие чертежи танкового комбинированного смотрового прибора в двух вариантах: ТКСП

— для установки у механика-водителя и ТКСП-2 — для монтажа в башне. В новой конструкции прибора использовался зеркальный перископ совместно со стеклоблоком (триплекс), состоявшим из пластин броневого стекла. Опытную партию приборов ТКСП и ТКСП-2 изготовили ЛКЗ и завод № 393 MB при участии ЛИТМО (директор — С.А. Шиканов) и ВНИИ стекла МПСМ. Испытания показали, что эти приборы по качеству превосходили все приборы подобного рода. Кроме того, в дальнейшем предполагалось использовать очистку объективов и защитных стекол приборов наблюдения и прицеливания от пыли, грязи и атмосферных осадков (разработанные чертежи механизма очистки приборов должны были быть представлены в НТК ГБТУ ВС к 1 августа 1947 г.).

Приборы ТКСП и ТКСП-г 229*имели поля зрения по вертикали 70'30' (при использовании вертикального перископа) и 79*30' (при использовании триплекса), общее поле зрения, соответственно, равнялось 151 и 168', а стеклопрозрачность при обзоре через триплекс и зеркальный перископ составляла 70 %.

К одному из недостатков смотровых приборов, расположенных в башне, относилось то, что ТКСП-2 командира танка и наводчика были врезаны в броню башни слишком низко относительно глаз наблюдающих и значительно удалены от них. Это обусловило неудовлетворительную обзорность из танка при их использовании. Кроме того, центральный смотровой стеклоблок у командира загораживался прибором ТКП-2, а у наводчика — пультом управления наводкой.

В ноябре 1948 г., в соответствии с протоколом комиссии по проведению государственных испытаний танка ИС-7, в ОГК ЛКЗ спроектировали смотровой прибор башни ТПБ-48 с шириной призмы 85 мм. Однако его установка потребовала введения следующих изменений в конструкцию башни:

— увеличение отверстий в отливке башни с диаметра 130 до 140 мм;

— переработку всех установочных деталей прибора ТПБ на ЛКЗ;

— переделку чертежей и перестройку производства заводом № 393 MB на изготовление прибора ТПБ-48 после изготовления 15 комплектов прибора ТПБ-47 для опытной партии танка ИС-7.

229* В сентябре 194В г, завод № 393 МВ пересмотрел конструкцию смотровых приборов ТКСП и ТКСП-2, выполненную ЛКЗ. и после изготовления новых опытных образцов этим приборам присвоили наименования ТПВ-47 и 7716-47 соответственно.

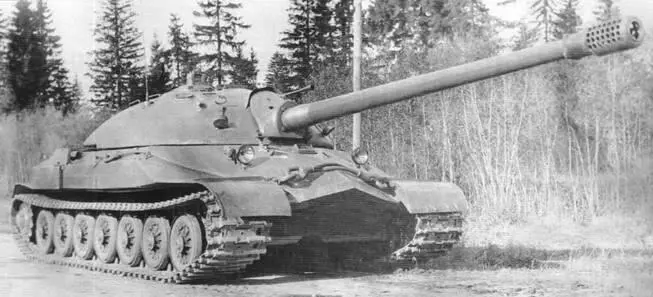

Танк ИС-7 образца 1947 г. (машина № 1) на заводских испытаниях. Октябрь 1947 г.
