— электропривод горизонтальной наводки с редуктором без демультипликатора (i=2208) обеспечивал плавный диапазон скоростей: при горизонтальном движении танка — от минимальных 0,05 до максимальных 20 град./с, и на горке в 15°-0,12 и 16,3 град./с соответственно;

— электропривод горизонтальной наводки позволял производить реверсирование на любой скорости при горке до 15' включительно;

— максимальный пиковый ток 395А допустим по конструкции электромашин;

— отсутствие неисправностей электроприводов в процессе испытаний свидетельствовало о надежности электромашин и аппаратуры;

— в процессе испытаний температура электромашин не превышала 45 °C.

С середины 1948 г., помимо разработки описанных выше различных вариантов электроприводов наводки основного оружия танка ИС-7, рассматривалась и возможность использования для этой цели гидравлического привода.

Так, 25 июля 1948 г. на ЛКЗ с завода № 279 МАП (главный конструктор и ответственный руководитель — Т.М. Башта) были направлены материалы по гидравлическому приводу наводки башни танка ИС-7.

Предлагаемый гидропривод состоял из спаренной насосной установки и двух гидромоторов (или гидромотора и силового цилиндра). Один насос установки нагнетал рабочую жидкость в гидромотор, сообщавший вращательное движение башне, второй насос — в гидромотор (или силовой цилиндр), обеспечивавший вертикальную наводку пушки. Из гидромоторов рабочая жидкость под давлением в 0,78- 0,98 МПа (8-10 кгс/см²) поступала обратно в насосную установку.

Насосная установка приводилась в действие от двух электромоторов постоянного тока МП-2500, изготавливавшихся заводом № 140 МАП, напряжением до 27В, мощностью 2,5 кВт каждый и с номинальной частотой вращения вала 7500 мин 1 . Оба электромотора через муфты свободного хода передавали крутящий момент общему редуктору, ведомые шестерни которого были связаны с валами насосов.

Такая компоновка электромоторов обеспечивала автоматическое распределение потока мощности между обоими насосами — в зависимости от нагрузки на каждый насос. В целях унификации использовались два одинаковых аксиально-поршневых насоса с дисковым регулированием (качающейся шайбой) 229*.

Изменение производительности и реверсирование насоса производилось гидравлическим усилителем (бустером) с непосредственным или дистанционным управлением. Момент на вилке управления бустером составлял 2,9–3,9 Н'М (0,3–0,4 кгс-м). Питание бустеров осуществлялось от вспомогательного шестеренчатого насоса с давлением до 0,98 МПа (10 кгс/см²), встроенного в установку.

Каждый насос создавал рабочее давление в системе гидроприводов до 11,8 МПа (120 кгс/см²). При этом при производительности насоса 24 л/мин максимальная мощность каждого привода наводки (вертикального и горизонтального) составляла около 4,4 кВт (6 л.с.). Ввиду того, что мощность привода вертикальной наводки, как правило, не превышала 1,5 кВт (2 л с.), а одновременная наводка в двух плоскостях на максимальных режимах исключалась, мощность приводных электромоторов была признана достаточной.

Расчетная долговечность насосной установки при работе на средних режимах составляла 200 ч, ориентировочная масса насосной установки с двумя электромоторами — 40 кг.

Конструкция гидромотора повторяла конструкцию насоса за исключением устройства качающейся шайбы, угол наклона которой в гидромоторе был постоянным. Изменение чистоты вращения вала гидромотора осуществлялось за счет изменения количества нагнетаемой в него насосом рабочей жидкости, а реверсирование гидромотра — изменением направления потока рабочей жидкости.

Максимальная частота вращения вала гидромотора составляла 2400 мин -1при расходе насоса 24 л/мин, а его минимальная устойчивая частота вращения под нагрузкой — 8-10 мин -1. Крутящий момент на валу гидромотора практически не зависел от частоты вращения и составлял около 117,6 Н м (12 кгс-м) на каждые 0,98 МПа (10 кгс/см²) давления рабочей жидкости. Максимальное рабочее давление в гидромоторе достигало 11,8 МПа (120 кгс/см²). Расчетная долговечность гидромотора при работе на средних режимах также составляла 200 ч, а его масса — 5,2 кг.

229* Изменение угла наклона качающейся шайбы влияло на величину хода поршней, вызывая тем самым изменение производительности насоса от 0 (при вертикальном положении шайбы) до 24 л/мин (при ее крайнем положении). Перевод шайбы за вертикальное положение в другую сторону от предыдущего вызывало реверсирование направления потока рабочей жидкости при той же производительности.

Установка пульта наводчика электропривода конструкции ВЭИ в танке ИС-7 (вид на пульт, поворотный механизм и прицел).

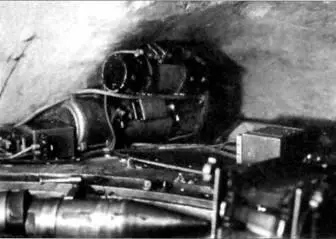

Установка электромеханических усилителей (амплидинов) горизонтальной и вертикальной наводки конструкции ВЭИ в нише башни танка ИС-7 (вид со снятой этажеркой механизма заряжания).

Полная масса всей установки гидропривода равнялась 65 кг.

Изготовленный заводом № 279 МАП опытный образец гидропривода прошел стендовые испытания, но в танке ИС-7 установлен не был.

Что касается прицельного комплекса и приборов наблюдения танка ИС-7, то вследствие неготовности телескопического прицела и бинокулярного прибора наблюдения, разрабатывавшихся по ТТТ ГАУ ВС и согласованных с ГБТУ ВС, на опытных образцах машины в январе 1947 г. было принято решение использовать прицел ТШ-46Б и смотровой прибор командира танка ТКП-2, оптические характеристики которых несколько отличались от указанных в ТТТ.

В феврале 1947 г. Артком ГАУ ВС выдал дополнения в ТТТ № 04353 к танковому перископическому прицелу с переменным увеличением (№ 04517). В соответствии с планом Арткома ГАУ ВС и Министерства вооружения, в 1947 г. предполагалось разработать танковый перископический прицел переменного увеличения в двух вариантах: без стабилизации линии прицеливания и под стабилизатор линии прицеливания, разрабатываемый ЛКЗ.

В результате усиления конструкторских кадров СКБ-2 при заводе № 393 MB в ходе дополнительных переговоров с НТК ГБТУ ВС и Арткомом ГАУ ВС согласилось выполнить проектирование перископического прицела со стабилизатором линии прицеливания в едином корпусе.

Стабилизатор линии прицеливания (поля зрения) разрабатывался для следующих условий работы:

— максимальная амплитуда угловых колебаний — 10°;

— минимальный период угловых колебаний — 0,5 с;

— максимальное угловое ускорение угловых колебаний — 60 град./с 2 .
