Испытания действующего макета прицела ТПС в танке ИС-7 планировалось провести в ноябре 1948 г. на полигоне Высшей офицерской школы в г. Ломоносове. Однако из-за непоставки макета прицела в установленные сроки ЛКЗ (при условии поставки прицела в декабре 1948 г.) мог подготовить танк ИС-7 для испытаний только к середине февраля 1949 г.

В период октября-ноября 1948 г. СКБ-2 при заводе № 393 MB производило отладку действующего макета танкового прицела со стабилизированным полем зрения ТПС, после чего его испытания планировалось провести в декабре 1948 г. — январе 1949 г.

После изготовления макетного образца перископического прицела ТПС, получившего наименование ТПС-1, его испытания с установкой в танке ИС-7 были проведены во ВНИИ-100 в 1949 г. Результаты испытаний позволили сделать вывод о том, что возможно использовать данный прицел на новом тяжелом танке «Объект 730».

Доработка перископического прицела ТПС-1 была выполнена в ОКБ-393 MB при участии ВНИИ-100 на базе прибора «Штурм». После некоторой переделки макета, необходимой для его совместной работы с амплидинным электроприводом, он был испытан артиллерийской стрельбой в танке ИС-7. Результаты испытаний стали основанием для рекомендации изготовления опытных образцов прибора ТПС с учетом замечаний межведомственной комиссии.

Помимо прицелов со стабилизированной линией прицеливания, для повышения эффективности стрельбы из танка ИС-7 предполагалось использование танковых дальномеров (как радиолокационных, так и оптических), установка которых была оговорена в ТТТ к машине. Первоначально при создании прицельного комплекса танка в связи с определенными трудностями вопрос об их использовании как бы отошел на второй план.

Повторное распоряжение об оснащении танка ИС-7 радиолокационным дальномером было дано ЛКЗ Министерством транспортного машиностроения в январе 1947 г. В связи с этим Ж.Я. Котин обратился к председателю Всесоюзного комитета по радиолокации при Совете Министров СССР академику А.И. Бергу с просьбой о разрешении привлечь научно-исследовательский институт (НИИ-49) и радиолокационные заводы (№ 278, № 283 и № 678) для проведения совместно с ЛКЗ исследовательских работ по созданию танкового радиолокационного дальномера.

Несколько позже разработка радиолокационной станции для обнаружения и пеленгации бронеобъектов с установкой ее в танке была поручена Советом Министров СССР (приказ Министерства транспортного машиностроения № 107 от 23 апреля 1947 г.) НИИ-108 с окончанием во II–IV кварталах 1947 г. Однако, несмотря на неоднократные обращения руководства ЛКЗ и филиала Опытного завода № 100 в Комитет по радиолокации и во НИИ-108 с предложением совместно выработать ТТТ и заключить договоры на проведение данной работы, НИИ-108 отказался от нее, ссылаясь на то, что такие исследования уже велись для ГАУ ВС. Тем не менее, ТТТ по оборудованию танка ИС-7 радиолокационным дальномером были утверждены правительством 29 октября 1947 г. Однако данный тип дальномера для танка ИС-7 так и не создали. Наработки в этом направлении в дальнейшем использовались при изготовлении опытного образца радиолокационного дальномера «Скала» для танка Т-10М.

В рамках исследований возможности использования оптических дальномеров в мае 1947 г. на одном из опытных танков ИС-7 выпуска 1946 г. смонтировали один из двух вертикальнобазных дальномеров «Вертика» (увеличение 12 х , поле зрения 4°), изготовленных заводом Цейсса в г. Иенна (Германия). Дальномер был передан ЛКЗ заводом № 393 MB, на котором в СКБ-2 в тот момент времени проводилась доработка второго экземпляра этого дальномера для использования его в качестве перископа-искателя 231*.

231* В дальнейшем этот перископ-искатель также предполагалось установить в танке ИС-7 для проведения испытаний.

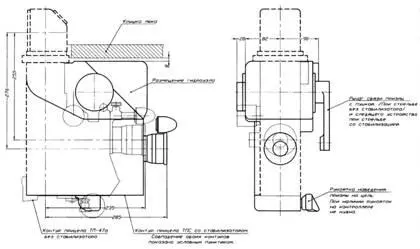

Сравнение габаритов перископических прицелов ТП-47А и ТПС (ТП-47Б).

Вопрос о применении дальномера в танке ИС-7 обсуждался также и на уже упоминавшемся техническом совещании 1 августа 1947 г. В частности, на нем было отмечено, что согласно постановлению Совета Министров СССР N92306-642 от 1 июля 1947 г. Министерство вооружения по ТТТ ГАУ ВС, согласованными с БТ и MB ВС, кроме рассмотренных прицелов и оптических приборов для танка ИС-7 должно было разработать, изготовить и поставить ЛКЗ в I квартале 1948 г. один образец стереодальномера с базой 0,9 м. Разработка конструкции установки этого дальномера в башне ИС-7 поручалась ОГК ЛКЗ.

21 августа 1947 г. на совещании в ОГК ЛКЗ при рассмотрении деревянного макета командирского горизонтальнобазного стереодальномера с базой 0,9 м, представленным СКБ-2 при заводе № 393, отмечалось:

«… — применение дальномера у командира не решает вопросов системы управления огнем, принятой на танке ИС- 7, при наличии значительных конструктивных трудностей установки его в люке командира (в принятой системе управления огнем, целеуказание в направлении визирования командирского прибора, осуществляется приводами наводки автоматически при нажатии командиром одной кнопки. При наличии дальномера, командир отвлекается на определение дистанции и передачу показаний наводчику для наводки пушки на цель приводами наводки);

— считать целесообразным в первую очередь разработать прибор — прицел-дальномер, для установки его у наводчика. Представители ЛКЗ полагают необходимым, чтобы прицел-дальномер обеспечивал стрельбу сходу машины, путем стабилизации элементов прицельной части прибора. Представители СКБ-2 считают невозможным выполнение стабилизации прицела-дальномера ввиду принципиальных технических трудностей и сложности постановки подобного прибора на серийное производство».

На основании опыта проектирования в 1947 г. и главным образом личных встреч начальника СКБ-2 завода № 393 MB С. М. Николаева с главными конструкторами Ж.Я. Котиным (в ноябре 1947 г.), А.А. Морозовым и М.Ф. Балжи (в феврале 1948 г.) в СКБ-2 пришли к выводу, что единственным правильным решением является установка в новых тяжелых и средних танках оптического стереодальномера с базой 1,6 м и увеличением 10 x со светящимися марками. По предварительным оценкам такой дальномер обеспечивал стрельбу на поражение без пристрелки по танкам на дальностях 2–2,5 км с минимальным расходом снарядов (два выстрела на одно попадание в среднем), что позволяло полностью компенсировать затраты на создание прибора, как за счет экономии боеприпасов, так и самих машин.

Поставленная задача достигалась путем комплексного решения ряда проблем:

— создания стереодальномера с возможно меньшим диаметром наружной трубы и не симметричным расположением окуляров относительно концевых отражателей;
