Прибыв на Север по распределению для дальнейшего прохождения службы после окончания Академии, я был назначен начальником службы вооружения 45-го радиотехнического полка в п. Васьково под Архангельском. С «родным» комплексом встретился практически сразу. Готовились большие учения и требовалось, чтобы пункт наведения ИА, располагавшийся на базе батальона, не подвел.

Командир полка полковник Тарасов поставил задачу: «Завтра утром в 9.00 вертолет на Нижнюю Золотицу. Вам, — обратился он ко мне, — вместе со старшим лейтенантом Рябцевым привести в полный порядок по всем параметрам технику батальона. Задача ясна? Выполняйте!»

В иллюминатор вертолета увидел на горках неподвижный комплекс. Работала только РЛС П-14, обеспечивая вместе с радиовысотомером ПРВ-13 проводку вертолета. Командир батальона подполковник Дейчуков встретил сухо, сославшись на хозяйственные дела, и практически устранился от подготовки техники к работе.

Началось «оживление» комплекса, который уже давно выработал свой ресурс. Хочу сказать, что запас прочности у этого П-80 оказался большим, и списан он был только через пять лет интенсивной эксплуатации после описываемых событий. Я начал работу и по привычке параллельно учил начальника комплекса.

По передатчику проверили все шкафы модулятора, куда никто не заглядывал давненько. Высокое напряжение в десятки киловольт через вентиляционные люки притягивало разный мусор, а влага (батальон стоял на берегу Белого моря) вызывала значительные пробои. Проверили уровни масла в накопительных линиях. Поменяли сгоревшие кенотроны высоковольтного выпрямителя и тиратроны модулятора, благо их на складе было много. После чистки и сушки модулятора поочередно перешли в дальномерные кабины. Каждый магнетрон настроили по токам накала и без накала, используя анализатор спектра АС-01. «Жестили» замененный неисправный магнетрон МИ-185. Я показал, как это нужно делать. Поначалу давал повышенный ток накала, затем снижал до появления пробоев и опять немного возвращал шлиц тока накала обратно. Перешли к приемной части. С помощью частотомера Ч-9А установили частоту гетеродина на 30 мегагерц ниже основной. На нескольких каналах гетеродины были настроены на зеркальные частоты, что увеличивало потери и резко снижало дальность обнаружения целей.

Пришлось заняться автоматической подстройкой частоты гетеродина (АПЧ). Убрал веревочки, которыми был привязан диск перестройки гетеродина: его из-за неисправности уводило в сторону от оптимальной настройки. Заменили неисправные лампы 6Н6П в усилителе постоянного тока АПЧ. Настроили — держит как штык, и никакими уводами в сторону автоматической подстройки частоты не сбить.

Вижу, что инженерам комплекса понравилась такая работа. Дальше разбились на группы и приступили к настройке фазовых каналов в каждом приемнике дальномера. Затем они уже самостоятельно настроили приемные каналы и добились высокой чувствительности, которая измерялась с помощью шумовой лампы через коэффициент шума. Через пару часов встретились у самого запущенного участка блоки — ФП и КВ. Блоки ФП — защита от несинхронных помех, выполнены на потенциалоскопах, блоки КВ (блоки череспериодной компенсации отражений от неподвижных предметов) также реализованы на потенциалоскопах. Открываем круглые крышки — на потенциалоскопах непонятные «загогулины», даже близко не похожие на спиральную развертку.

— Как ни крутили настройки, не получается, — посетовал инженер комплекса.

— Все начинается с блоков питания, — я продолжил учебу дальше. Ампервольтметром АВ05 меряем напряжение на каждом субблоке БС-125. Видите, напряжение 130 и не регулируется шлицом настройки. Неисправен стабилитрон или регулирующий мощный транзистор, — сделал я заключение.

Включаем паяльник — уже глубокая ночь, а работа кипит. Заместитель командира батальона по тылу майор Бут стучится к нам в прицеп со свертками бутербродов и горячим чаем. Как раз вовремя.

Меняем неисправные детали в блоках питания, и часа через два все блоки исправны. Спирали потенциалоскопов четко становятся на свои места. Дальше переходим к настройке индикаторной аппаратуры. Офицеры, почувствовав, что комплекс ожил, уже самостоятельно с энтузиазмом настраивают индикаторы кругового обзора, подбирают нужную яркость. Нам повезло, что на двух радиовысотомерах на своем месте оказался прапорщик Здоров. Я, посмотрев на индикатор высотомера и на приборы, сразу понял, что высотомер в хороших руках. Вместе с выпускником КВИРТУ старшим лейтенантом Рябцевым проверяем окончательно работу комплекса.

Доклад на КП полка — комплекс П-80 к бою готов. Вот и контрольные цели. Штурман уверенно наводит истребители Талажского авиационного полка на контрольные цели по индикаторам кругового обзора П-80 установленным в штурманском зале рядом с индикатором высотомера.

В дальнейшем комплекс попал в надежные руки лейтенанта Кислухи, выпускника КВИРТУ, и успешно эксплуатировался еще долгое время.

Несколько раз я наблюдал на экране комплекса П-80 в радиотехническом батальоне Шойна, что на Канином носу, отметки от американского самолета разведчика SR-71. Комплекс обнаруживал его на дальностях до 370 км.

Радиолокационный комплекс боевого режима дальнего обнаружения П-80 оказался чрезвычайно надежным и заслужил уважение многих поколений радиоинженеров верной службой на Севере. Этот РЛК вызывал и будет вызывать законное чувство гордости за нашу страну, отечественную науку и нашу промышленность.

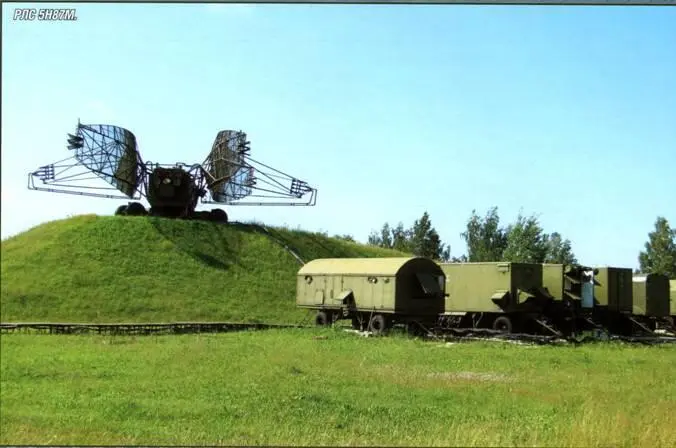

РЛС 5Н87М

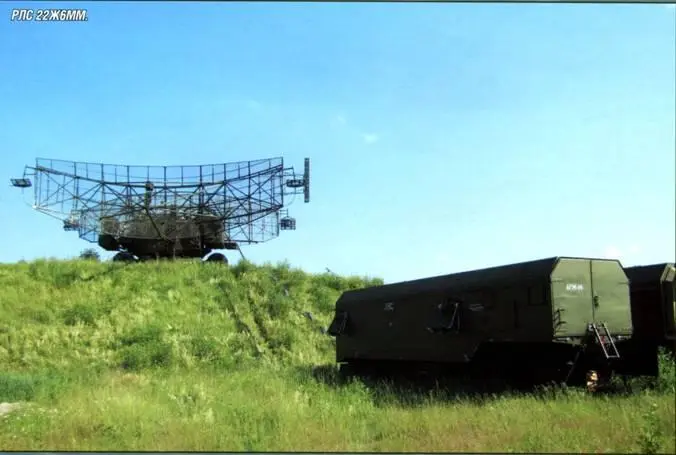

РЛС 22Ж6ММ
