3* Согласно выводам военно-морской инспекции ЦКК ВЩ б) – НК РКИ СССР по обследованию танко-тракторного производства на ХПЗ в период с 7по 28 октября 1931 г., "…за весь период работы завода по изготовлению танков Т-24, заводоуправлением не был создан необходимый конструкторский аппарат. Техническая контора с аппаратом в 20 чел. Занималась только деталировкой чертежей. До 1 января 1931 г. это бюро даже не справлялось со своей текущей работой – деталировкой чертежей…

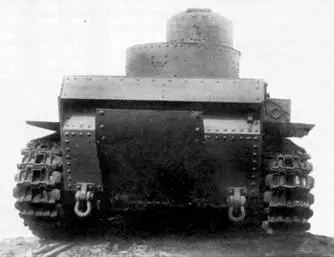

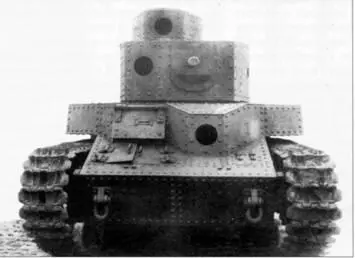

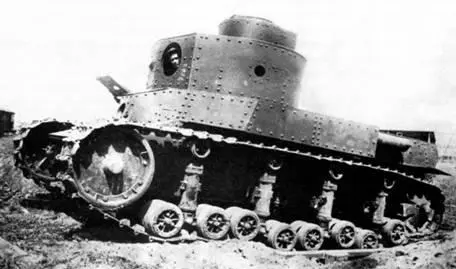

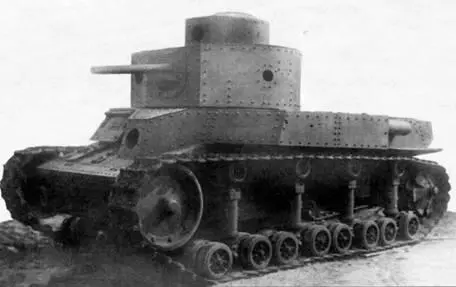

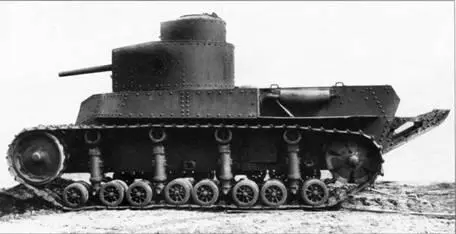

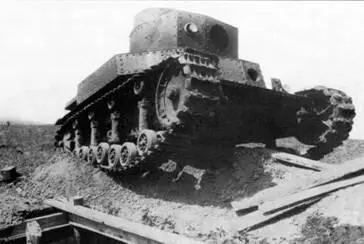

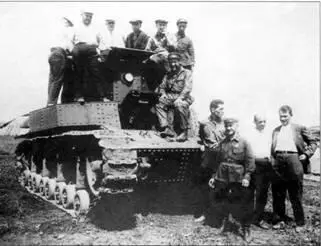

Танк Т-24 на испытаниях летом 1931 г.

Компоновочная схема танка Т-24 отличалась от классической трехъярусным размещением оружия и представляла собой улучшенный вариант схемы компоновки танка Т-12. По сравнению с предшественником новая машина имела меньшую толщину броневых листов и измененную конструкцию корпуса и башни. В лобовом листе корпуса слева появилась установка курсового пулемета. В корпусе была также произведена перекомпоновка оборудования с увеличением жесткости днища моторно-трансмиссионного отделения и переносом топливных баков из отделения управления в боковые ниши. Кроме того, в носовой части предусмотрели место для радиостанции.

Экипаж состоял из пяти-шести человек. Механик-водитель располагался у правого борта корпуса и осуществлял управление машиной с помощью рулевой колонки. Слева от механика-водителя размещался пулеметчик. Командир танка находился в главной башне и выполнял одновременно функции наводчика и пулеметчика. Справа от него было место заряжающего, который также выполнял обязанности стрелка из лобового башенного пулемета. В малой башне имелось рабочее место пулеметчика.

В малой башне (верхний ярус) был установлен 7,62-мм пулемет ДТ, в главной башне (средний ярус) – 45-мм пушка обр. 1930 г. и два 7,62-мм пулемета ДТ (курсовой и тыльный), в подбашенной коробке (нижний ярус) – 7,62-мм пулемет ДТ. В боекомплект танка входили 89 артиллерийских выстрелов с бронебойным снарядом, осколочной гранатой и картечью, а также 8000 патронов к пулеметам.

Броневая защита корпуса и башни была противопульной, изготовленной из броневых листов толщиной 8,5 и 20 мм. Она обеспечивала защиту лобовой части машины от огня крупнокалиберных пулеметов. Соединение броневых деталей производилось с помощью заклепок. Герметизация корпуса машины была усовершенствована.

По сравнению с танком Т-12 конструкцию башни усовершенствовали с применением фасонной цилиндрической брони и обеспечив удобство использования вооружения.

В кормовой части корпуса установили четырехтактный восьмицилиндровый V-образный карбюраторный двигатель М-6 жидкостного охлаждения. Этот двигатель был задросселирован до мощности 250 л.с. (184 кВт) при частоте вращения коленчатого вала двигателя 1800 об/мин. Пуск двигателя производился с помощью двух электростартеров «Бош» мощностью 2,5 л.с. (1,84 кВт). В системе зажигания использовались два четырехискровых магнето правого и левого вращения марки ВТН или Н8, А8, СЕО-Н8 и «Зингер 8Ц». Емкость топливных баков составляла 460 л. Запас хода достигал 120 км.

Улучшили систему охлаждения двигателя и трансмиссии с использованием принудительного охлаждения в радиаторах всего количества масла из системы смазки двигателя и коробки передач.

Трансмиссия состояла из главного фрикциона, четырехступенчатой реверсивной планетарной коробки передач (в качестве механизма реверса использовался конический редуктор с фрикционом реверса), двойного дифференциала в качестве механизма поворота и двух простых бортовых редукторов. В двойном цилиндрическом дифференциале применялись ленточные плавающие тормоза новой конструкции с пневмосервированием. Конструкцию трансмиссии улучшили с целью разгруженное™ работающих деталей с одновременным уменьшением передаточных отношений низших передач. Кроме того, увеличили прочность бортовых редукторов. Максимальная скорость по шоссе достигала 25 км/ч, на пересеченной местности – 15 км/ч.

Подвеска танка – блокированная, пружинная. Со стороны каждого борта размещались четыре тележки с двумя двухскатными опорными катками в каждой. В состав гусеничного движителя входили шестнадцать опорных и восемь поддерживающих сдвоенных катков с наружной амортизацией. Ведущие колеса заднего расположения имели зубовое зацепление с гусеницами. Ширина трака гусеницы составляла 460 мм, шаг – 140 мм. По сравнению с Т-12 диаметр направляющего колеса танка Т-24 был уменьшен на 200 мм. Элементы конструкции ходовой части танка использовались также в артиллерийских тягачах «Коминтерн», выпускавшихся в 1934-1940 гг.

Танк Т-24. Академия механизации и моторизации РККА. Москва, 1939 г.

Танк Т-24. Академия механизации и моторизации РККА. Москва, 1939 г.

Электрооборудование машины было выполнено по однопроводной схеме. Напряжение бортовой сети составляло 12 В. В качестве источников электроэнергии использовались аккумуляторная батарея и генератор РА-225/12. Средств внешней радиосвязи танк не имел.

В качестве противопожарного оборудования применялся ручной тетрахлорный огнетушитель.

К основным недостаткам машины относились двигатель с малым моторесурсом, громоздкая система жидкостного охлаждения двигателя и капризная в работе и трудоемкая в производстве коробка передач с дифференциальной системой управления.

Себестоимость танка Т-24 составляла 173499 руб. 51 коп.

В марте 1931 г. для Т-24 на заводе «Большевик» разработали упрощенный вариант коробки передач с бортовыми фрикционами и с использованием маховика от главного фрикциона, а также сварной корпус с уменьшенной на 400 кг массой. Кроме того, предлагался вариант спаренной установки пушки и пулемета в большой башне. Летом того же года ожидалось проведение испытаний в танке специального двигателя мощностью 180 л .с. конструкции завода «Большевик».

Предпринимались попытки модернизации Т-24, которые, впрочем, остались только в проектах. Так, в марте 1931 г. ГКБ предложило проект спаренной установки 45-мм пушки и 7,62-мм пулемета ДТ, расположенной в главной башне, а также сварного корпуса (применение сварки обещало снижение массы машины на 400 кг). В целях проверки возможности обеспечения коллективной защиты экипажа в условиях применения боевых ОВ был изготовлен один корпус танка Т-24 со специальными уплотнениями, для которого ВОХИМУ разработало противодымный фильтр.
