Двигатель НК-12МК (тягой 15500 кгс), обеспечивающий экономичный крейсерский полет, был установлен на вертикальном оперении экраноплана в районе стыка киля со стабилизатором. Такое размещение было необходимо для защиты двигателя от соленых брызг и струй при взлете, а также снижения вероятности заливания двигателей в полете при волнении и засоления от аэрозолей в морской атмосфере.

Стартовые двигатели НК-8-4К имели тягу по 10500 кгс. Их воздухозаборники располагались перед ходовой рубкой, что предотвращало попадание брызг при движении над водной поверхностью. Воздухозаборники, как и двигатели, были вписаны в общий контур носовой части с целью снижения аэродинамического сопротивления на крейсерском режиме движения. Выходную часть канала воздухозаборников оборудовали поворотными газовыхлопными насадками, предназначенными для изменения направления струй. С помощью поворота этих насадков при разбеге реактивные струи двигателей направлялись под крыло для создания воздушной подушки (режим поддува), а затем формировали горизонтальную тягу, обеспечивающую разгон экраноплана до крейсерской скорости движения. Поддув газовыми струями под крыло на разбеге способствовал снижению гидродинамического сопротивления и гидродинамических нагрузок, особенно при взлете в условиях волнения моря. Применение поддува при посадке преследовало те же цели. Воздушный поток мог также направляться под днище фюзеляжа, что обеспечивало движение экраноплана над земной поверхностью. Необходимость указанных режимов работы стартовых двигателей с изменением направления газовых струй обусловили размещение их в носовой части фюзеляжа с определенным углом относительно продольной оси экраноплана.

Топливные баки-отсеки (керосин, 28000 кг) располагались «по-самолетному» – в левой и правой консолях крыла. Конструкция экраноплана благодаря разделению нижней части корпуса и крыла на водонепроницаемые отсеки обеспечивала необходимые остойчивость и непотопляемость.

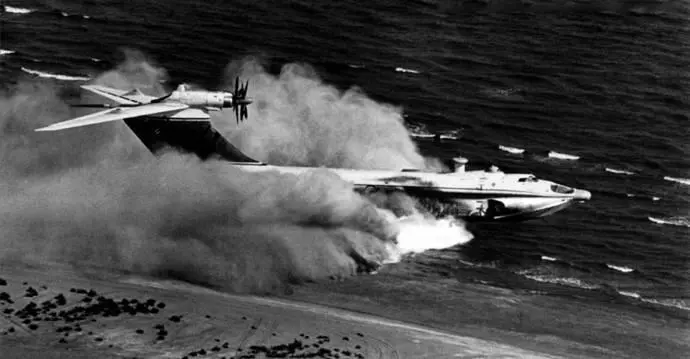

Амфибийные возможности экраноплана «Орленок».

Одним из проблемных вопросов при разработке экранопланов типа «Орленок» стал выбор для них средств вооружения, радиолокации, навигации, связи, пилотажного и другого оборудования. Корабельные системы были излишне тяжелыми для экранопланов, а некоторые – просто непригодны для использования на высоких скоростях. Авиационные же системы разрабатывались для действия на больших высотах, вдали от поверхности, что делало их также непригодными к эксплуатации на экраиопланах. Многое приходилось разрабатывать и изготавливать заново.

В 1972 г. произошло важное событие, самым негативным образом сказавшееся на ходе проводимых работ: в ЦКБ по СПК ввели «институт» главных конструкторов проектов по типу стандартных судостроительных КБ, разрушив, таким образом, целостность направления. В результате Р.Е. Алексеева назначили главным конструктором по проектам «Орленок» и его аналога СМ-6.

Первые испытания «Орленка», за штурвалом которого по традиции находился Р.Е. Алексеев, проводились на Чебоксарском водохранилище в районе острова Телячий на несудоходной протоке Телячья Волошка длиной около 8 км и на трассе между поселками Работки и Починок. Они включали движение на плаву и пробежки до предотрывных скоростей (около 180 км/ч).

Для проведения полноценных испытаний экраноплан требовалось перебазировать на Каспий. Как его доставить туда? Перелет исключался, по железной дороге транспортировка невозможна. Оставался водный путь. Спрятать такой аппарат невозможно, и для населения придумали легенду, будто это потерпевший аварию самолет, который списали для детского кинотеатра одного из южных пионерских лагерей.

После испытаний на реке «Орленок» частично разобрали (от корпуса отстыковали крылья). Соблюдая легенду о гражданском назначении продукции, «раскрасили» его под самолет Ту-134 и летом 1974 г. перевезли с помощью буксиров по Волге (через шлюзы) на Каспийское море, в Каспийск, в бухту завода «Дагдизель». Здесь экраноплан поставили в док, собрали и подготовили к испытаниям уже в морских условиях.

«Орленок» не обманул надежд главного конструктора: он разгонялся всего полторы минуты и легко выходил на свою оптимальную высоту – около 2 м. Аппарат обладал отличной маневренностью по сравнению с судами на подводных крыльях: радиус поворота на 90° в режиме плавания на малой скорости при работе носовых двигателей с различной тягой составлял всего 50 м. Хотя закладываемые в ТТЗ характеристики головного экраноплана были подтверждены, испытания продолжались еще долгое время.

В конце 1974 г. в Каспийск отправили и СМ-6: 27 октября аппарат погрузили на баржу и доставили к месту постоянного проведения испытаний экранопланов на полигон в районе о. Чечень.

Создание целой серии экранопланов для ВМФ предполагало и наличие соответствующей береговой инфраструктуры. Это отлично понимал Р.Е. Алексеев, но, отстраненный от руководства, не мог уже лично «дирижировать» процессом. Тогда, осенью 1974 г., он решил пригласить Главнокомандующего ВМФ С.Г. Горшкова посетить базу экранопланов в Каспийске и ознакомиться с ходом испытаний. Горшков при всем своем неприятии этих кораблей, которые «перелетают через телеграфные столбы», тем не менее, дал согласие.

Поскольку база в Каспийске создавалась под руководством и при непосредственном участии Алексеева, он сам и знакомил Главкома с ее устройством, подробно рассказывал о перспективах развития экранопланов и строительства базы для ВМФ. На следующий день на вертолетах С.Г. Горшков со своей группой, Р.Е. Алексеев и другие прибыли на о. Чечень. Главком осмотрел КМ, побывал в его ходовой рубке и дал «добро» на выход.

С.Г. Горшков наблюдал за полетом с тральщика, где по случаю его прибытия был поднят главкомовский флаг. В это время экраноплан начал движение. Сначала проводился разбег в режиме глиссирования, а потом КМ перешел на экранный полет. На обратном пути аппарат прошел около тральщика на высоте 5 м со скоростью 450 км/ч, после чего стал разворачиваться. Так летающий корабль сделал четыре галса и показал в режимах глиссирования и полета все свои возможности.

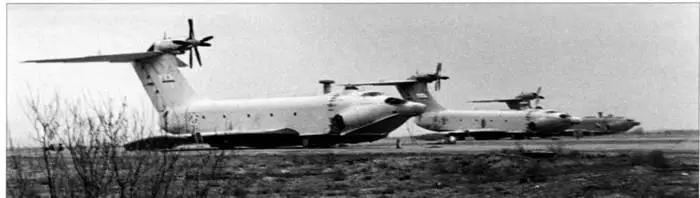

Десантные экранопланы проекта 904 на базе в Каспийске.

Экраноплан «Орленок» на испытаниях.
