В качестве мер безопасности при преодолении водной преграды на откидных колпаках люков механика-водителя и пулеметчика монтировались предохранительные крюки с рукоятками и поплавки с буксирными цепями.

Подача свежего воздуха в корпус танкетки происходила через расположенную на откидном колпаке люка пулеметчика воздухопитающую (всасывающую) трубу, состоявшую из двух частей – наружной и внутренней труб.

В верхней части наружная труба имела резиновое уплотнение (сальник), а с внутренней стороны – двухзаходную квадратную резьбу. Нижняя часть внутренней трубы также имела квадратную резьбу, которая служила для ее крепления в наружной трубе. Аналогичная резьба была выполнена в нижней части основной трубы (по наружной поверхности) и во фланце (по внутренней поверхности), смонтированном в отверстии корпуса колпака люка пулеметчика. Указанная конструкция обеспечивала быстрое и надежное крепление всасывающей трубы в корпусе колпака, а также внутренней трубы относительно наружной.

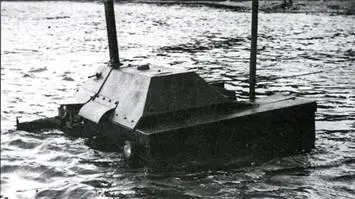

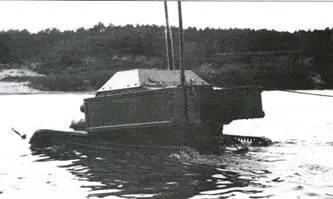

Танкетка Т-27ПХ на глубине 0,5 и 1,8 м. НИАБТ полигон, лето 1934 г.

В нижней части воздухопитающей трубы имелся распределитель воздуха с двумя боковыми отростками и центральным отверстием. К боковым отросткам крепились шланги с клапанами и мундштучными трубками для подачи воздуха механику-водителю и пулеметчику. Воздух, поступавший через центральное отверстие, использовался для обеспечения работы двигателя. На время остановки двигателя под водой центральное отверстие распределителя перекрывалось резиновой пробкой для исключения попадания теплого воздуха и испарений бензина и масла в воздухопитающую трубу, которые могли затруднить доступ свежего воздуха экипажу.

Отвод отработавших газов производился через выпускную (выхлопную) трубу. Переходное колено выпускной трубы широким концом присоединялось к сапуну. К узкому концу переходного колена крепилась медная трубка, противоположный конец которой подводился к всасывающему патрубку карбюратора. Это устройство значительно улучшало качественное состояние воздуха в обитаемых отделениях танкетки и гарантировало защиту экипажа от вредного действия на него паров масла, бензина и отработанных газов двигателя.

В случае необходимости дооборудование Т-27 для подводного хождения могло быть произведено непосредственно силами воинских частей на местах. Специалисты ремонтных подразделений изготавливали и монтировали специальные (как съемные, так и постоянно установленные) узлы и агрегаты оборудования подводного хождения. К постоянно установленным узлам относились: винтовой замок воздухопитающей трубы, замок задних дверец радиатора, передние крюки, сальник заводной рукоятки, а также устройство, предотвращавшее попадание отработавших газов, паров топлива и масла в обитаемые отделения танкетки. Съемные агрегаты (воздухопитающая и выпускная трубы и др.) перевозились упакованными в мешки и смазанными тавотом или техническим вазелином.

Экипаж танкетки с помощью специалистов ремонтных подразделений производил герметизацию машины, в ходе которой также предусматривалась установка специальных агрегатов. Перед этим требовалось выполнить частичную разборку танкетки, которая подразумевала разъединение топливопроводов и тяг управления, электропроводов и снятие щитка, а также демонтаж колпаков люков механика-водителя, пулеметчика и топливного бака, самого топливного бака и установочной площадки, переднего угольника, кожуха дифференциала, крышек люков для осмотра поводков тормоза и трансмиссии, щитков гусениц, передних съемных листов брони, радиаторных дверец. Надлежало также раскрыть дверцы ящиков патронных магазинов. Затем на танкетку вновь устанавливались (с использованием резиновых прокладок) передний вертикальный лист брони, задний съемный лист, топливный бак, броневые колпаки люков механика-водителя и пулеметчика, колпак бензобака, задние радиаторные дверцы, кожух дифференциала, крышки люков для осмотра проводки тормоза и трансмиссии.

Герметизация дверец ящиков патронных магазинов, заднего деревянного листа и переднего наклонного листа брони осуществлялась с помощью брезентовых прокладок. Смотровые щели закрывались заслонками с резиновыми прокладками. Для герметизации пулемета ДТ и звукового сигнала использовались брезентовые чехлы, которые шились и устанавливались по месту. В чехол пулемета (по месту) вшивалось смотровое целлулоидное окошко. Кроме того, канал ствола пулемета с внешней стороны закрывался резиновой пробкой, выталкиваемой (в случае надобности) пулеметчиком изнутри корпуса шомполом.

Фары наружного освещения герметизировались путем установки их обечаек с защитными стеклами на сурик и хлопчатобумажные нити. Все выходы электропроводов также герметизировались с помощью хлопчатобумажной нити на сурике и резиновых прокладок.

В ходе проведенных испытаний было установлено, что танкетка Т-27ПХ в целом соответствует предъявляемым требованиям (ее характеристики остались на уровне базовой машины). С помощью оборудования для подводного хождения она могла уверенно преодолевать водные преграды по дну глубиной до 3 м с пребыванием под водой в течение 30 мин.

Допустимое время работы двигателя в полностью загерметезированной танкетке и с установленными воздухопитающей и выпускной трубами при движении на суше составляло 2 ч, что позволяло располагать пункт (район) герметизации на удалении до 40 км от рубежа форсирования водной преграды. После форсирования водной преграды танкетка с установленным оборудованием для подводного вождения также могла двигаться на суше (вести боевые действия) в течение 2 ч.

Колпак механика-водителя в приоткрытом положении.

Герметизация кормовой части танкетки Т-27ПХ.

Т-27ПХ, вид спереди. Хорошо видны дыхательные трубки для членов экипажа.

Распределитель воздуха воздухопитающей трубы, установленный на колпаке люка пулеметчика; герметизация звукового сигнала и пулемета ДТ с помощью специальных чехлов.
