Для защиты приемника от грязи ленту обильно набивали смазкой, и она шла в пушку буквально как по маслу, а грязь и нагар вместе с отработанной смазкой вылетали наружу. «Клины» при этом практически исключались: в 205-й ОВЭ осенью 1987 г. орудие на одном из Ми-24П без единого отказа и чисток проработало несколько месяцев, отстреляв 3000 снарядов!

Экипаж Ми-24В 4-й эскадрильи 181 -го ОВП – летчик Ефименко (справа) и оператор Прямое. Вертолет несет бомбы ОФАБ-100-120 и блоки Б8В20. Кундуз, октябрь 1983 г.

Удачное расположение пушки упрощало ее обслуживание, а электрическое воспламенение капсюля гарантировало от случайных выстрелов, не столь редких у пулеметов. Безопасность была не последним делом: при заклинивании застрявший в патроннике снаряд обычно приходилось разрубать на части, по кусочкам вытаскивая его наружу.

Был случай, когда пушка помогла спасти вертолет на земле: севший на вынужденную Ми-24П оказался в окружении банды, и капитан В. Гончаров решил привлечь оружие помощнее, чем автоматы группы ПСС. Воевать в пешем строю ему не доводилось, но под рукой была пушка. Вертолет вручную развернули в направлении нападавших, летчик занял место в кабине и дал очередь. «Духи» залегли, прячась за камнями, потом стали перебегать, подбираясь с другой стороны. Повиснув на хвосте, бойцы ворочали вертолет из стороны в сторону, а летчик короткими очередями отбивался от душманов, пока не подоспела помощь.

Часть пушечных машин несла лазерный дальномер, сопряженный с вычислителем прицела. Довольно компактное устройство было изготовлено на базе морского бинокля, приспособленного для этих целей. Дальномер существенно улучшал условия решения прицельной задачи, выдавая на прицел дальность до цели вместо прежнего «глазомерного» способа определения дистанции стрельбы, что положительно сказывалось на точности огня.

Продолжение следует

Александр Кириндас

См. «ТиВ» №9,11.12/2010 г., №1,5,7,9,10/2011 г.

20 мая 1934 г. заместитель председателя СТО В.В. Куйбышев подписал Постановление №К-96сс об организации производства тракторов «Коминтерн» вместо «Коммунара» серии 3-90 1*на Харьковском паровозостроительном заводе (ХПЗ). Серийный выпуск надлежало начать со второго полугодия 1935 г. ВI квартале следовало отработать чертежи и технологию, а в IV квартале – выпустить первую установочную серию из пяти машин.

С незначительными коррективами постановление СТО было реализовано и, изготовив в 1935 г. первую серию в 50 машин, ХПЗ перешел на массовое производство тракторов.

Серийный «Коминтерн» имел компоновку автомобильного типа с передним размещением силового агрегата, средним расположением кабины водителя и грузовой платформы – в задней части. Все агрегаты трактора были смонтированы на раме, представлявшей собою сварную замкнутую коробку.

Силовой установкой «Коминтерна» служил четырехтактный четырехцилиндровый карбюраторный двигатель специальной конструкции марки КИН мощностью 130л.с. при 1250 об/мин с клапанным газорапределением. Двигатель работал на бензине и имел водяное охлаждение с принудительной циркуляцией от центробежного насоса, а запускался электрическим или ручным стартером.

Двигатель был моноблочный, с двумя головками на два цилиндра каждая. Зажигание осуществлялось от магнето БС4-П. В передней части двигателя располагались закрытые крышкой шестерни распределения, вентилятор и ручной стартер. С правой (по ходу «Коминтерна») стороны двигателя размещались запальные свечи, закрытые съемными крышками распределительный вал и маслозаливный патрубок, а также масляный щуп, наружный масляный фильтр, электростартер и компрессионные краники. С левой стороны двигателя находились всасывающая труба с карбюратором и воздушным фильтром, газоотводящий коллектор, коллектор водяной насос, регулятор и генератор. Нижний съемный картер изготавливался из металлического листа. Для жесткого крепления двигателя к раме служили шесть прилитых к блоку лап.

Управлялся «Коминтерн» при помощи рычагов в кабине водителя. Сама кабина была с незначительными доработками заимствована у грузовика ЗИС.

1* Подробнее см. «ТиВ» №9,10/2011 г.

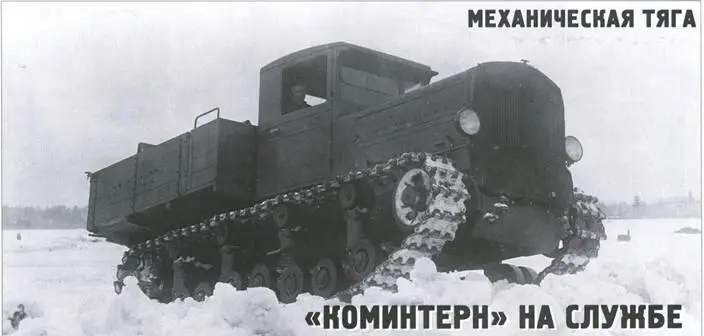

Трактор «Коминтерн».

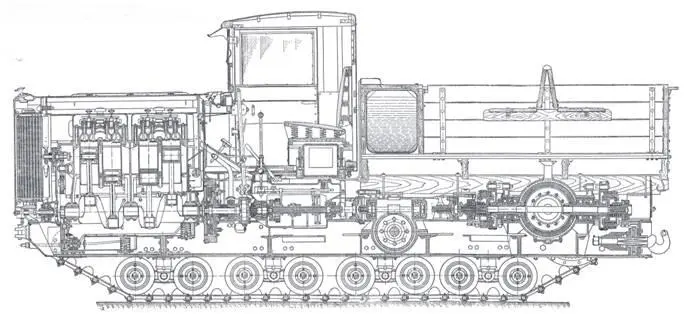

Продольный разрез трактора «Коминтерн» одного из первых выпусков.

Кабина водителя.

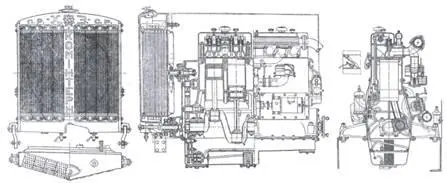

Двигатель и радиатор трактора «Коминтерн».

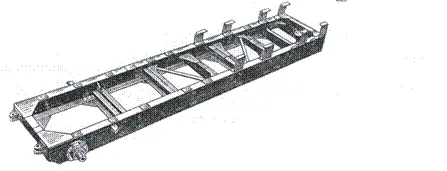

Рама трактора.

Общий вид трансмиссии трактора.

1 – двигатель; 2 – главный фрикцион; 3 – коробка передач; 4 – карданный вал; 5 – фрикционная муфта; 6 – коробка конических шестерен; 7 – бортовая передача; 8 – ведущее колесо; 9 – лебедка.
