Заводу все же удалось заметно улучшить качество изготовляемых тракторов. Была повышена мощность их двигателей, возросла скорость, изменилась конструкция радиаторов и усовершенствованы отдельные узлы и агрегаты. Тракторы стали приобретать различные учреждения народного хозяйства (в частности, Сахаротрест и Азнефть). Тракторы изготавливались небольшими сериями до 1925 г. Всего собрали 50 тракторов «Холт» 75 HP. Три машины последней серии получили военные: один трактор предназначался к отправке в ЛВО для КУКС, а два – в 4-й артиллерийский дивизион.

Трактор «Холт» принадлежит к так называемым «гусеничным» тракторам; особенность устройства этого трактора, по сравнению с колесным, заключается в том, что его ведущие задние колеса, несущие почти всю тяжесть машины, окружены подвижными рельсами в виде бесконечных цепей-гусениц.

Трактор «Холт» приводится в движение 4-х цилиндровым, четырехтактным, вертикальным двигателем автомобильного типа. Топливо для работы двигателя: бензин и керосин; пуск двигателя в ход на бензине.

Приготовление рабочей смеси происходит в пульверизационном карбюраторе «Кингстон» с подогревом воздуха отработанными газами.

Подача топлива из бака к карбюратору осуществлена с помощью воздушного насоса (вакуум-бачка) системы Стюарта.

Зажигание рабочей смеси – от магнето высокого напряжения.

Регулирование хода двигателя достигается изменением количества всасываемой рабочей смеси с помощью центробежного регулятора, действующего на дроссельную заслонку; помимо автоматического регулирования имеется и ручное, тоже действующее на дроссельную заслонку.

Газораспределение осуществлено с помощью тарельчатых клапанов, размещенных по одну сторону двигателя; клапаны – сверху, в головке цилиндра; выпуск отработанных газов – через глушитель.

Смазка двигателя двойная: 1) разбрызгиванием и вто же время циркуляционная, с помощью зубчатого насоса, помещенного в коробке, привернутой к картеру двигателя; масляный насос получает свое движение от распределительного вала двигателя и 2) принудительная, при помощи масленки-лубрикатора (смазка стенок цилиндров).

Охлаждение двигателя – водяное, при помощи трубчато-ребристого радиатора, и при помощи вентилятора, приводящегося в движение ремнем, сидящим на коленчатом валу двигателя. Охлаждение воды циркуляционное, с помощью центробежного насоса, приводящегося в движение, как и вентилятор, от главного вала двигателя.

Ходовое приспособление трактора – гусеницы, состоящие из отдельных башмаков (плит), соединенных между собою шарнирно в замкнутую цепь; цепь с внутренней стороны имеет рельсы, по которым катятся ролики, несущие на себе всю тяжесть самохода.

Движение ходового приспособления трактора от главного вала двигателя осуществлено при помощи дисковой муфты, ряда зубчаток и цепей на ведущие зубчатки гусениц.

Включение передачи на гусеницы производится с помощью фрикциона, действующего или сразу на обе гусеницы, или же на каждую в отдельности. Выключением одной из гусениц можно делать крутые повороты трактора на месте.

У трактора имеется одно переднее колесо, ось которого покоится в особой тележке с поворотным кругом; тележка снабжена отдельными пружинами, смягчающими удары от толчков при езде по неровной поверхности.

Трактор имеет приводной шкив для передачи вращения на машины-орудия.

Прицепной прибор трактора для тяги: сзади шкворень, спереди две петли. Скорость трактора: 1 -я около 3 вер., 2-я – около 5 вер. в час и задний ход.

3* Мелия А.А. Мобилизационная подготовка народного хозяйства СССР – М.: Альпина Бизнес Букс, 2004, с. 52, со ссылкой на РГАЭ, Ф. 4372, on. 91, д. 149, л. 12.

4* 4 ноября 1922 г. по решению Петросовета Обуховский сталелитейный завод был переименован в Петроградский государственный орудийный оптический и сталелитейный завод «Большевик». В 1992 г. завод стал именоваться ФГУП Государственный Обуховский завод. В 2003 г. преобразован в ОАО ГОЗ «Обуховский завод».

5* Приводится по: Белянчиков П. Русские тракторы. -М., 1925, с.29-31.

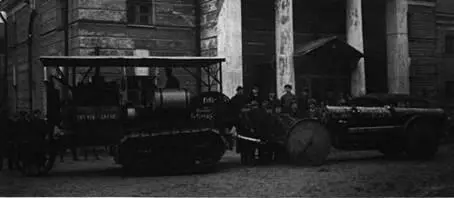

Трактор «Холт» 75 HP постройки Обуховского завдоа, предназначенный для Азнефти. 1922 г.

По окончании Гражданской войны возобновились поставки тракторов иностранного производства в нашу страну. В частности, для военного ведомства были приобретены новые тракторы «Холт» 40 HP (мощностью 40 л.с.).

8 июля 1922 г. согласно приказу по Арт- ведомству №64 Комиссия по техническому осмотру автоимущества, прибывающего из-за границы, в составе председателя Начарта РККА А.К. Руктешель, постоянного члена Арткома Ф.Л. Хлыстова, младшего артиллерийского инженера II секции Арткома Б.Н. Маркова под председательством начальника отдела Тяжелой артиллерии ГАУ Н.Н. Старцева произвела на московском крепоскладе технический осмотр партии прибывших из- за границы гусеничных 5-тонных гусеничных тракторов «Холт».

На основании внешнего осмотра и изучения прилагаемых к каждому трактору описаний и инструкций на английском языке члены комиссии установили их основные характеристики:

«Число цилиндров – 4, диаметр 4 ¾, дюйма.

Ход поршня 6 дюймов, что соответствует мощности мотора около 40 лош. сил.;

Число скоростей для переднего хода 3- в 2,25 верст, в 4,5 верст и 8,55 верст/ в час и для заднего хода I скорость – 1,5 верст/в час.

Число оборотов мотора – 1050 в минуту;

Вес трактора – 9400 англ фунтов, что составляет приблизительно 260 пудов.

Отличительными особенностями осмотренных тракторов являются по сравнению с тракторами ХОЛЬТ прежних типов:

1. Отсутствие переднего направляющего колеса;

2. Более компактов расположение машины и меньшие размеры всего трактора;

3. Воздухоочиститель для очистки воздуха, поступающего в карбюратор.

Каждая гусеница состоит из 40 башмаков, причем каждый трактор имеет комплект легко надевающихся на башмаки шпор, для увеличения сцепления с грунтом при особо трудных условиях пути. Для поворота трактора производится тормажение одной из гусениц, вследствие чего трактор обладает большой поворотливостью и, работая одной и правой или левой гусеницей, может произвести полный поворот на весьма небольшой длине, не выходя из пределов круга с диаметром, равным длине гусеницы.

Для увеличения гибкости гусеницы, система поддерживающих ее роликов разбита на две части: переднюю и заднюю – короткую. Каждая из двух частей имеет продольное качание вокруг неподвижных концевых осей, а передняя часть, для достижения независимости гусениц, подвешена передними своими концами к подрессоренным концам поперечного коромысла, могущего иметь качание около средней оси, расположенной параллельно длине трактора.
