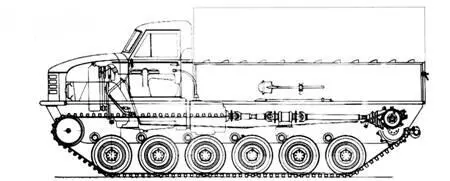

Общее устройство ГПИ-23 (проект).

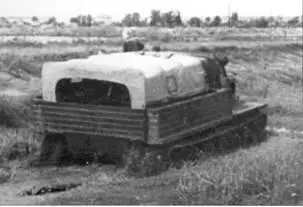

Снегоболотоходы ГПИ-23 в ходе испытаний на заболоченном лугу. На одной машине (фото слева) фары были установлены на крыше кабины.

Однако уже после выполнения эскизного проекта выяснилось, что институт не сможет рассчитывать на двигатель мощностью 200 л.с. Более того, мог быть использован только двигатель ЯАЗ-204В. Дело в том, что производство двигателей требуемой мощности в тот момент еще не было освоено промышленностью. Поэтому, например, грузовые автомобили ЯАЗ-210 оснащались моторами мощностью 165 л.с., хотя форсированный вариант (не изготавливавшийся серийно в тот период) развивал мощность 215 л.с. — даже несколько большую, чем предполагалось в проекте. Четырехцилиндровый форсированный двигатель ЯАЗ-204В развивал мощность всего 130 л.с. при 2000 об/мин, что существенно снижало динамику машины. Тем не менее было принято решение продолжить работы, хотя из-за неопределенности с силовой установкой снегоболотоход из прототипа серийного изделия превращался в сугубо экспериментальную машину.

Главные компоновочные и конструктивные особенности снегоболотоход ГПИ-23 унаследовал от С-21 и С-22. Он оборудовался цельнометаллической закрытой уширенной автомобильной трехместной кабиной типа ГАЗ-51 (для водителя и пассажиров), скомпонованной отдельно от основного водоизмещающего корпуса.

Основной водоизмещающий корпус коробчатого вида имел цельнометаллическую конструкцию, сваренную из стальных профилей, с обшивкой из дюралевых листов толщиной 1,5–3 мм, хотя эскизным проектом предусматривалась стальная обшивка его нижней части. В передней части корпуса размещались двигатель и приводы приборов управления, в средней части — трансмиссия и три топливных бака общей емкостью 470 л. Главная передача, бортовые фрикционы и бортовые передачи располагались в задней части.

Грузовая платформа была выполнена заодно с корпусом и конструктивно его повторяла. Платформа оборудовалась брезентовым тентом и имела откидной задний борт.

В полу платформы имелись люки для доступа во внутреннюю часть корпуса.

Снегоболотоходы ГПИ-23 на заводских испытаниях.

В ходе заводских испытаний ГПИ-23 успешно преодолевали Волгу и Оку.

На наружной части корпуса размещались ящики ЗИП (выполненные зацело с платформой и служившие ее бортами), передний бампер, передний и задний буксирные приборы, крылья. На крыльях устанавливались закрывающиеся инструментальные ящики, увеличивающие водоизмещение машины на плаву. Подфарники на обоих образцах были вмонтированы в инструментальные ящики, но фары на одном ГПИ-23 располагались на крыше кабины. Задний фонарь находился в задней стенке корпуса.

Трансмиссия состояла из главной передачи автомобильного типа, бортовых фрикционов и карданных передач. Коробка передач — трехходовая, пятискоростная, типа ЯАЗ-200.

Карданный вал — телескопический, трубчатый, с зубчатым полукарданом с одной стороны и карданным шарниром — с другой. Промежуточный вал — трубчатый, с карданным шарниром и промежуточной опорой. Главная передача — пара конических шестерен с передаточным отношением 1,06:1. Бортовые фрикционы — сухие, многодисковые. Тормоза — ленточные, с накладками из ферродо. Полуоси — телескопические, с зубчатыми полукарданами. Бортовая передача — пара цилиндрических шестерен на каждый борт с передаточным отношением 5,1:1.

Ходовая часть включала гусеницы, катки, торсионные подвески, ведущие звездочки и ленивцы с натяжными приспособлениями. Подвеска катков была торсионной, независимой. Поперечные стальные торсионы монтировались в трубы, служившие поперечными шпангоутами.

Конструкция гусеницы была подобна конструкции гусениц машин С-20, С-21, С-22 и Bombardier. Гусеница шириной 800 мм состояла из трех резиновых лент, соединенных стальными планками, установленными с шагом 105 мм. Планки крепились к ленте болтами с металлическими накладками. Этими же болтами крепились резиновые башмаки-грунтозацепы. После пробега в 2500 км гусеничные ленты следовало снять и перевернуть таким образом, чтобы передний конец оказался сзади, а задний — спереди машины. Этим достигалось уменьшение и равномерность износа планок.

В качестве опорных катков использовались сдвоенные колесные диски с шинами ГК, заимствованные от автомобиля «Москвич» (по шесть пар с каждой стороны). Также для обеспечения равномерного износа после 1000 км пробега задние катки необходимо было снять и поставить на место вторых, а вторые — на место задних. Через следующие 1000 км задние катки менялись местами с третьими. Таким образом, замены каждые 1000 км пробега требовали только передние катки.

Регулировка натяжения ленты осуществлялась кривошипом ленивца. Направляющие колеса (ленивцы) — двойные, стальные, сборные (диск и обод), переднего расположения. Вместо склизов, как это имело место на С-21 и С-22, применялись двойные стальные поддерживающие ролики (по три на каждый борт). Ведущие колеса заднего расположения — двойные, стальные, литые. После пробега 2500 км ведущие звездочки переставлялись на противоположную сторону, чтобы рабочей поверхностью зуба была неизношенная сторона.

Для управления снегоболотоходом в кабине имелись рычаги, педали и щиток контрольных приборов. Система питания и электрооборудование машины были унифицированы с серийными автомобилями.

В случае переброски на дальние расстояния ГПИ-23, подобно С-21 ис-22, мог транспортироваться со снятыми гусеницами на буксире за грузовым автомобилем.

ГПИ-23 на луговом болоте.
