68* Более подробно история создания САУ «Объект 416» будет представлена в разделе «Самоходные артиллерийские установки» главы «Бронированные машины артиллерии и ракетных комплексов».

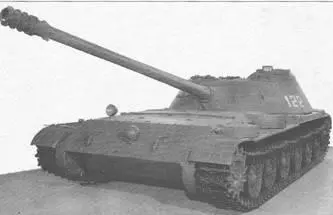

Опытная самоходная артиллерийская установка «Объект 416» завода № 75.

В соответствии с предъявленными требованиями КБ заводов № 75, № 183 и ВНИИ-100 в течение 1952 — начала 1953 гг. выполнили эскизные проработки нового среднего танка, в конструкции броневой защиты которого были учтены рекомендации ЦНИИ-48, полученные при отработке схем броневой защиты эскизного проекта среднего танка Т-22ср и результатов обстрела корпуса и башни макета А-22 (см. «ТиВ» № 3/2009 г.).

Рассмотрение проектов нового среднего танка состоялось в Министерстве транспортного машиностроения 8-10 марта 1953 г.

Первым два варианта компоновки танка «Объект 430» (с передним и кормовым расположением боевого отделения), разработанные в КБ завода № 75, доложил руководитель проекта ГА Омельянович. Согласно первому варианту высота боевого отделения составляла всего 1500 мм, что исключало возможность заряжающему работать стоя. Во втором варианте весь экипаж танка располагался в башне, а двигатель и трансмиссия — впереди, при этом радиаторы системы охлаждения были вынесены на борта. Диаметр опоры башни составлял 2160 мм, управление движением машины из башни осуществлялось с помощью гидроэлектрической системы.

Вооружение, броневая защита и скорости движения в обоих вариантах практически остались на уровне танка Т-54. В силовой установке новой машины предполагалось использовать двухтактный дизель 4ТДП (4ТД) с противоположно движущимися поршнями конструкции профессора А.Д. Чаромского (см. «ТиВ» № 9/2009 г.) с эжекционной системой охлаждения, спроектированной во ВНИИ-100 по просьбе А.А. Морозова.

Несмотря на то, что в проектах была предложена облегченная ходовая часть новой конструкции, в случае принятия первого варианта компоновки расчетная боевая масса машины могла превысить 36 т.

В процессе обсуждения проекта танка «Объект 430» представитель ВНИИ-100 Л.С. Троянов отметил, что, несмотря на благополучную обстановку с балансом машины по боевой массе, он обеспечен за счет несуществующего двигателя.

По мнению главного испытателя Министерства транспортного машиностроения Е.А. Кульчицкого, на машине следовало использовать более совершенное основное оружие с механизмом заряжания, а также исключить планетарную трансмиссию с усложненной системой управления, так как ее применение не могло обеспечить массового производства сложной средней машины.

В свою очередь, начальник Технического управления Министерства транспортного машиностроения М.Н. Щукин высказал сомнения в работоспособности облегченной ходовой части. Даже учитывая то, что все ее узлы менялись, выигрыш от этого получался незначительный. Кроме того, в первом варианте машина будет явно тяжелее 36 т. Не имелось никаких преимуществ по вооружению, броневой защите и скоростям движения. По его мнению, «…все представленные компоновки не дали решения задачи. Принимать намеченные ТТТ нет оснований».

Доклад по проекту среднего танка конструкции ВНИИ-100, получившего впоследствии наименование «Объект 907» (руководитель проекта — К.И. Буганов), сделал директор института П.К. Ворошилов. В данном проекте корпус танка был выполнен литым и обеспечивал больший забронированный объем, чем у среднего танка Т-54 и опытного тяжелого «Объект 730» (Т-10). На машине предполагалось установить продольно расположенный укороченный дизель В12-5 мощностью 551 кВт (750 л.с.) с эжекционной системой охлаждения и использовать узлы и агрегаты танков Т-54 и Т-10.

В качестве основного оружия применялась 100-мм танковая пушка Д-10Т, но предусматривался и вариант установки 122-мм танковой пушки М-62. Броневая защита башни с большими углами наклона была равноценна броневой защите танка Т-10. В целом броневая защита машины была увеличена на 30 % по сравнению с броневой защитой танка Т-54. При этом механик-водитель располагался в корпусе под погоном башни.

Трансмиссия машины предлагалась в двух вариантах — гидромеханическая и механическая (по типу танков Т-54 и Т-34). В ходовой части (применительно к одному борту) использовалась шестикатковая схема.

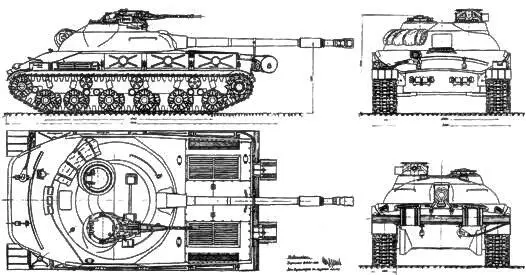

Наружный вид танка «Объект 907», проект ВНИИ-100, 1954 г.

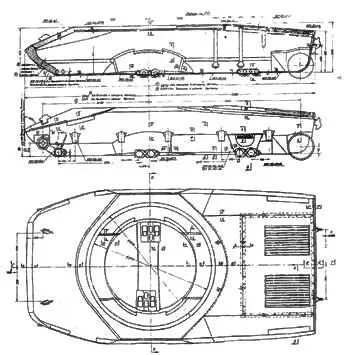

Продольный разрез и вид в плане корпуса танка «Объект 907». Проект ВНИИ-100, 1954 г.

Расчетная боевая масса танка составляла 35,7 т.

Проект среднего танка, разработанного КБ завода № 183, доложил руководитель проекта — заместитель главного конструктора Я.И. Баран. В основу компоновки машины был положен комбинированный вариант, сочетавший в себе переднюю часть корпуса танка Т-54 и кормовую часть Т-34 с продольным расположением дизеля мощностью 449 кВт (610 л.с.) и широким использованием узлов и агрегатов Т-54. Необходимо отметить, что в процессе работы над проектом в КБ рассматривались различные варианты компоновки: с посадкой механика-водителя в башне и корпусе машины; с передним и задним расположением башни. Однако все они не обеспечивали существенного уменьшения массы машины по сравнению с принятым вариантом.

Установка в качестве основного оружия 100-мм танковой пушки Д-54 позволила сократить высоту башни на 83 мм. За счет использования нового двигателя меньшей высоты, чем у дизеля В-54, удалось снизить высоту корпуса на 57 мм и разместить над двигателем эжекционную систему охлаждения. Благодаря повышению температуры охлаждающей жидкости до 120 °C габариты радиаторов системы охлаждения сократили в 1,5 раза. Эти мероприятия позволили по обеим сторонам двигателя выполнить укладку боекомплекта к пушке. Дальнейшее снижение высоты корпуса лимитировало только положение механика-водителя в отделении управления.

Повышенная мощность двигателя обеспечивала получение заданных скоростей движения. В ходовой части использовались поддерживающие и опорные катки меньшего диаметра с наружной амортизацией. Элементы подвески были убраны из корпуса за счет применения пластинчатых торсионов, обеспечивавших ее удовлетворительную характеристику.

Расчетную боевую массу машины по сравнению с танком Т-54 удалось уменьшить на 3635 кг (из них: по корпусу — на 1650 кг, башне — на 630 кг, по установке двигателя — на 152 кг), а лобовую броню усилить на 19 %, бортов башни — на 25 %.
