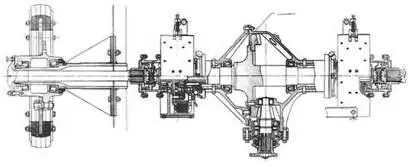

Главная передача.

Ведущее колесо в сборе.

Подвеска опорного катка.

Ленивец с механизмом натяжения.

Конструкция гусеничной ленты.

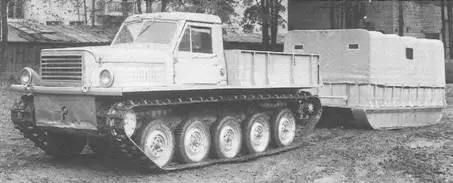

Опытный вездеход С-21 с санным прицепом.

На С-21 установили шестицилиндровый двигатель автомобиля ГАЗ-51 со специальным усиленным вентилятором. Водяной и масляный радиатор были аналогичны соответствующим элементам ГАЗ-51. Двигатель монтировался на стандартных резиновых подушках, и его вес передавался непосредственно на два средних носовых лонжерона корпуса. Котел подогрева двигателя также взяли от автомобиля ГАЗ-51. В передней стенке корпуса имелось герметически закрывающееся пробкой отверстие для ручного запуска двигателя. Управление педалями сцепления и газа оставалось, как на автомобиле ГАЗ-51. КПП тоже заимствовали у этого автомобиля.

Главная передача располагалась в задней части корпуса. Для нее использовался доработанный задний мост автомобиля ГАЗ-51, имеющий одну пару конических шестерен с передаточным отношением 6,67:1. Чулки полуосей были отрезаны, а сателлиты и коробка сателлитов заменены валом главной передачи, на который крепился венец главной шестерни. Картер моста монтировался на кормовых лонжеронах, которые усиливали заднюю часть корпуса. На выходных концах вала главной передачи крепились бортовые фрикционы, использованные без переделок от опытной самоходной установки СУ-80.

Конструкция задней части корпуса предусматривала замену бортовых фрикционов планетарным механизмом поворота, что, однако (как и подвеску торсиластик), так и не реализовали.

Передача крутящего момента к ведущей звездочке осуществлялась разгруженными полуосями. Полуоси с механизмами поворота связывались двойными полукарданами, дававшими возможность выбирать неточность центровки полуосей. Ступицы звездочек использовались от задних колес ГАЗ-51. Вращались ступицы на роликовых подшипниках, сидящих на неподвижных осях трубчатого сечения. Оси были закреплены на бортовых стенках корпуса при помощи фланца. Корпус и места крепления осей были усилены.

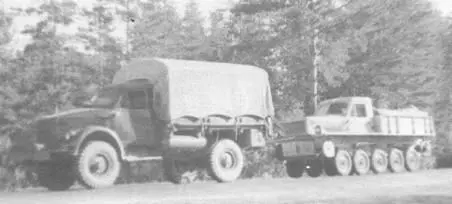

В случае переброски вездехода С-21 на дальние расстояния он мог буксироваться на жестком буксире на своих катках со снятыми гусеницами за легким грузовиком (ГАЗ-51, ГАЗ-бЗ). Скорость буксировки при этом находилась в пределах 35–50 км/ч.

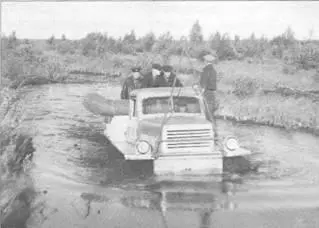

Преодоление спокойной водной преграды Во время испытаний С-21 неоднократно форсировал р. Москву в обе стороны.

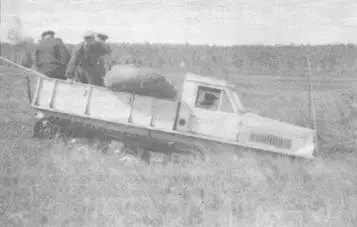

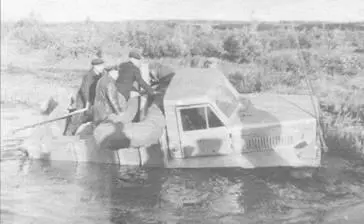

При испытаниях на проходимость по болотам выявилось, что С-21 преодолевает любые болота и трясины, не проходимые не только никакими транспортными средствами, но и человеком. Глубина болота на испытаниях была более 4 м.

Имевшиеся в районе испытаний торфяные карьеры, заполненные жидкой торфяной массой, не являлись препятствием для движения С-21.

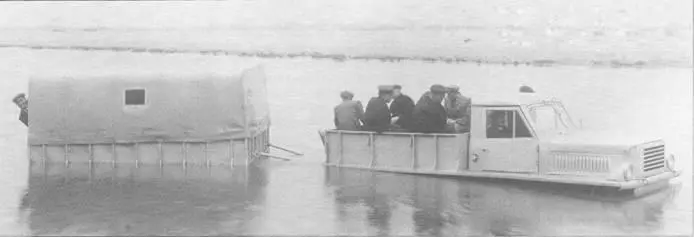

Снегоболотоход С-21 форсирует залив на Волге с санным прицепом на крюке. В кузове: спереди справа — М.В. Веселовский; за ним — М.В. Ловцов; спереди слева — Ю.П. Новиков. Из прицепа выглядывает С.В. Рукавишников.

В трансмиссии передача от двигателя к ведущему мосту осуществлялась карданным валом и промежуточным валом от ГАЗ-51, отличавшимся несколько большей длиной по сравнению с промежуточным валом автомобиля. Угол наклона карданного вала составлял 3”10.

В систему охлаждения входили водяной и масляный радиаторы от ГАЗ-51, которые устанавливались по схеме, аналогичной использованной на автомобиле. Для регулировки подвода воздуха в капотной части кузова перед радиатором имелись жалюзи, управляемые из кабины водителя.

Отвод воздуха из моторного осуществлялся через боковые жалюзи капота и через вентиляционные отверстия в задней части корпуса. С целью обеспечения более интенсивного протекания воздуха через радиатор вентилятор двигателя ГАЗ-51 заменили на более мощный.

Система питания двигателя включала в себя: два установленных внутри корпуса под платформой бензиновых бака емкостью по 150 л каждый; бензокраны; фильтр-отстойник; бензонасос диафрагменного типа; указатели уровня бензина; бензопроводы, выполненные из латунных трубок сечением 6x8 мм. Заправка бензобаков осуществлялась через горловины в районе боковых стенок кабины.

Отработанные газы удалялись из цилиндров через трубопровод, проходящий через моторный отсек к глушителю, расположенному снаружи корпуса машины между вторым и пятым опорными катками на правом борту под верхней ветвью гусеницы. Позднее выхлопную трубу удлинили и вывели за задний борт с целью исключения заливания водой и засорения.

Управлялся снегоход С-21 подобно танку или трактору с помощью удлиненных 3 * рычагов, аналогичных рычагам самоходной установки СУ-76.

Управление дросселем карбюратора осуществлялось ножной педалью и кнопкой на щитке приборов. Также в кабине имелись смонтированные на щитке водителя масляный манометр, водяной термометр, амперметр, указатель бензина и спидометр.

Схема электрооборудования С-21 была в целом подобна автомобилю ГАЗ-51 с незначительным изменением. Система электропроводки — однопроводная.
