— модернизация ракет путем установки нового боевого снаряжения с повышенной эффективностью поражения целей, замены твердотопливного заряда разгонно-маршевого двигателя для продления технического ресурса, переоборудование ракет 9М33М2 в ракеты 9М33М3 путем замены приборного отсека, а также восстановление отказавших приборных отсеков;

— доработка боевой машины под мишенный комплекс «Саман-М», который предназначен для запуска управляемых ракет-мишеней при проведении учебно-тренировочных стрельб. В полете управляемая ракета-мишень может выполнять маневры на различных высотах, тем самым имитируя возможные траектории полета современных средств воздушного нападения. При этом боевая машина комплекса, доработанная для запуска имитаторов воздушной цели, может также использоваться по прямому назначению.

Переделка ракет в ракеты-мишени — имитаторы воздушных целей производится за счет удаления боевого снаряжения, замены твердотопливного заряда, установки калиброванного отражателя радиолокационного сигнала (позволяющего обеспечивать имитацию целей с ЭПР от 0,08 до 1,6 м²), замены головного обтекателя, изменения электросхемы и состава бортового оборудования. При этом возможна реализация ракетой горизонтального полета на дальность до 16 км на высоте 1 км, а также отработка ряда траекторий, включая выполнение «горки» до высоты 5 км, выполнение программных маневров с перегрузками до 8 д.

С 2001 г. работы по модернизации ЗРК «Оса-АКМ» ведутся в Польше, на предприятии WZU-2 в г. Грудзендз. По имеющейся информации, в составе усовершенствованного варианта ЗРК используется разработанная специалистами WZU-2 пассивная система обнаружения, слежения и идентификации цели SIC-12, ряд цифровых систем, средств РЭБ, комбинированная наземная система навигации и цифровых систем связи.

В свою очередь, в составе системы SIC-12 использованы новые оптикоэлектронные приборы с ИК-камерой переднего обзора, камерой для работы в дневное время, лазерный дальномер, система идентификации «свой-чужой» AN/TPX-56, разработанная американской фирмой Raytheon и новое программное обеспечение, созданное WZU-2 для обеспечения большей эффективности действия дистанционного взрывателя ракеты. Модернизированный ЗРК также оснащен автоматической системой самодиагностики и системой контроля окружающей обстановки.

В 2003 г. польские сухопутные силы провели первые полевые испытания усовершенствованного ЗРК, получившего обозначение 9А33ВМ-Р1. В соответствии с принятым в 2005 г. планом модернизации предприятие WZU-2 должно поставить восемь модернизированных систем под обозначением «Оса-АКМ-Р1». В настоящее время на вооружении польских сухопутных сил состоит 64 ЗРК «Оса-АКМ», доработку которых предполагается завершить к 2010–2012 гг. Это позволит сохранить их на вооружении до 2018 г.

Еще один вариант ЗРК «Оса» разработан в рамках программы модернизации ЗРК «Оса-АКМ» белорусским многопрофильным предприятием «Тетраэдр». Основными отличиями комплекса,

обозначенного «Оса-1Т», от базового варианта «Оса-АКМ» являются расширенные боевые возможности, повышение общей боевой эффективности и надежности функционирования.

Как отмечается разработчиками, в этом варианте ЗРК используются новые элементная база и эффективные методы наведения ракет (кинематическое дифференциальное управление — КДУ и модифицированный метод трех точек — МТТ), для реализации которых служит цифровой счетно-решающий прибор СРП-1Т. За счет уменьшения при этом ошибок наведения ракет в 3-10 раз практически исключен рост промаха ракет при увеличении дальности стрельбы комплекса и повышена вероятность поражения целей.

ЗРК «Оса-1Т», выполнивший первые боевые стрельбы в мае 2003 г., способен уничтожать пилотируемые и беспилотные средства воздушного нападения на дальностях до 12 км и высотах до 1 км с максимальным курсовым параметром 8 км, летящих со скоростями до 700 м/с. При определенных условиях ЗРК «Оса-1Т» способен одновременно поражать две цели.

Значительное повышение надежности функционирования ЗРК и продление сроков его эксплуатации достигнуты заменой счетно-решающего прибора и части радиоэлектронной аппаратуры специализированным вычислительным комплексом на базе двух ЭВМ с аппаратурой сопряжения.

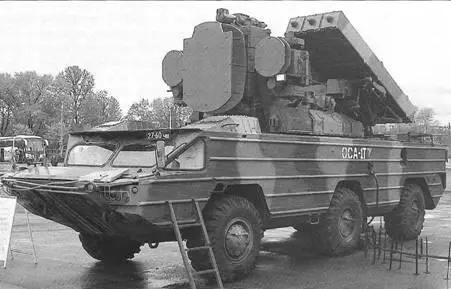

Модернизированная боевая машина комплекса «Оса-1Т».

Помехозащищенность комплекса повышена за счет модернизации ТОВ «Карат» или установки новой оптикоэлектронной системы ОЭС-9А33 (телевизионная и тепловизионная системы с лазерным дальномером) обнаружения и сопровождения цели. Как отмечается, дальность обнаружения и сопровождения тактического истребителя или вертолета модернизированным ТОВ при метеорологической видимости 20 км составляет не менее 25 км.

Новая ОЭС обеспечивает автоматическое сопровождение цели по трем координатам днем и ночью, высокую живучесть и помехозащищенность комплекса в условиях применения противорадиолокационных ракет, радиопомех, ИК-ловушек и аэрозолей.

В целях повышения живучести на каждой боевой машине «Оса-1Т» устанавливаются приемники предупреждения о применении высокоточного оружия с лазерной системой наведения, сопряженные с автоматом отстрела дымовых патронов. С аналогичной целью боевая машина может быть сопряжена с автоматической системой отвлечения противорадиолокационных ракет, представляющей собой набор малогабаритных передатчиков СВЧ-сигналов. Также на антенную систему станции сопровождения целей устанавливаются радиопоглощающие покрытия, которые снижают уровень боковых лепестков диаграммы направленности РЛС и радиолокационную контрастность боевой машины. Каждая боевая машина оснащена системами комплексного контроля контура управления ракетами и кондиционирования, а также может быть оборудована тренажером в виде отдельного блока.

1. Петухов С.И., Шестов И.В. История создания и развития вооружения и военной техники ПВО сухопутных войск России. — М.: ВПК, 1997.

2. Афанасьев П.П., Коровин В.Н., Светлов В.Г. Петр Грушин // Авиапанорама, 2005.
