Прицел ТШ2 для 115-мм танковой пушки У-5ТС и спаренного пулемета нес маркировку ТШ2Б-41.

На легком танке ПТ-76 (ПТ-76Б) устанавливался телескопический шарнирный укороченный прицел TШK-66, который использовался при стрельбе из 76,2-мм танковой пушки Д-56ТМ и спаренного с ней 7,62-мм пулемета СГМТ. В прицеле имелись дистанционные шкалы для стрельбы осколочно- фугасными и бронебойными снарядами.

При стрельбе бронебойными подкалиберными и кумулятивными снарядами деления шкал прицела не соответствовали дальностям до цели, поэтому установка прицела определялась по таблицам стрельбы.

На тяжелых танках Т-10А и Т-10Б для 122-мм танковой пушки Д-25ТС применялся перископический прицел ТПС1. На танке Т-10М для 122-мм танковой пушки М-62Т2 использовался перископический прицел Т2С-29-14 «Удар».

Прицел ТПС1 являлся основным прибором стабилизаторов ПУОТ «Ураган» и ПУОТ-2 «Гром» и представлял собой оптико-гироскопический прибор со стабилизированной линией прицеливания в вертикальной плоскости и автоматом стрельбы. Он располагался слева от пушки и неподвижно крепился к крыше башни. С пушкой прицел (автомат стрельбы) был связан с помощью параллелограммного механизма. Съемная головка прицела, выступавшая наружу за крышу башни, была закрыта броневым колпаком с амбразурой.

Корпус прицела изготавливался из алюминиевого сплава. На корпусе прицела (в нижней части) крепился пульт управления с клавишами и кнопками стрельбы из пушки и спаренного пулемета, а также ряд вспомогательных механизмов и устройств (панель с тумблерами включения стабилизатора и выключения электроприводов наводки, механизм переключения увеличения, маховичок механизма углов прицеливания, механизм светофильтра с рукояткой и маховик установки дальномерных шкал и др.).

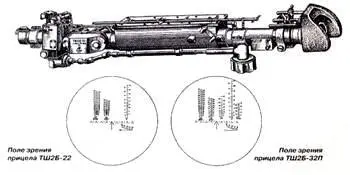

Телескопический шарнирный прицел ТШ2Б22 Телескопический шарнирный прицел - фото 153

Телескопический шарнирный прицел ТШ2Б-22.

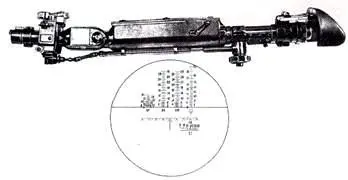

Телескопический шарнирный прицел ТШ2Б41 Телескопический шарнирный прицел - фото 154

Телескопический шарнирный прицел ТШ2Б-41.

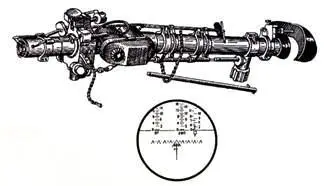

Телескопический шарнирный прицел ТШК66 Перископический прицел ТПС1 танка - фото 155

Телескопический шарнирный прицел ТШК-66.

Перископический прицел ТПС1 танка Т10А Т10Б Таблица 25 Характеристики - фото 156

Перископический прицел ТПС1 танка Т-10А (Т-10Б).

Таблица 25
Характеристики отечественных танковых дневных прицелов
Характеристики Марка прицела
ТШ2-22 ТШ-45 ТШ2-27 ТШК-66 ТШ2Б-22 ТШ2Б-41 ТПС1 Т2С-29-14
Марка пушки Д-10Т Д-25Т Д-25ТА Д-56ТМ Д-10Т2С У-5ТС Д-25ТС М-62Т2
Объект установки Танк Т-54 Танк ИС-4 Танк Т-10 Танк ПТ-76 Танк Т-55 Танк Т-62 Танк Т-10А,Т-10Б Танк Т-10М
Тип прицела Телескопический Перископический
Длина прицела, мм 1014 1041 1026 1046 1026—1046 918 1026—1046 1026—1046 _
Перископичность прицела, мм - - - - - - 378 180
Увеличение 3.5 3.5 3.5 4 3,5 3,5 3.1 3.1
прицела.крат 7 7 7 7 7 8 8
Поле зрения 16 18 18 16 18 18 22 22
прицела, град 9 9 9 9 9 8.5 8.5
Масса прицела, кг 22 21,5 20,7 14,95 19,5 19,5 34 45

В фокальной плоскости окуляра устанавливались стеклянные пластинки с тремя шкалами углов прицеливания, дальномерными шкалами и стеклянный сектор с неподвижным индексом. Прицел имел следующие шкалы углов прицеливания:

– шкала «БР/ТУП» для стрельбы бронебойно-трассирующим тупоголовым снарядом БР-471Б (с баллистическим наконечником), позволявшая вести стрельбу на дальностях до 5000 м;

– шкала «ОФ/полн» для стрельбы осколочно-фугасным снарядом ОФ-471Н на полном заряде на дальности до 5000 м;

– шкала «ДШК» для стрельбы из 12,7-мм пулеметов обр. 1938/46 г. и обр. 1938 г. бронебойно-зажигательной пулей Б-32 на дальности 2900 м.

Кроме того, в прицеле имелись шкалы боковых поправок, углов прицеливания и дальномера. Определение дальности до цели по трем шкалам дальномера, каждая из которых была рассчитана для определения дальностей до типичных целей высотой 3 м (тяжелый танк), 2,7 м (средний танк) и 1,2 м (противотанковое орудие), производилось только при восьмикратном увеличении прицела. Для освещения шкал и сетки в прицеле устанавливались два патрона с электрическими лампочками.

Автомат стрельбы служил для стабилизации линии прицеливания (поля зрения прицела) и наводки стабилизированной линии прицеливания по вертикали, а также для производства выстрела из пушки с учетом времени запаздывания. Основными частями автомата являлись трехстепенный гироскоп-стабилизатор, двухстепенный гироскоп-упредитель, контактные устройства грубого и точного согласования пушки с линией прицеливания по вертикали, контактное устройство для производства выстрела, электромагниты наведения, электромагниты коррекции и стопор трехстепенного гироскопа.

Кроме того, в танках Т-10А и Т-10Б в качестве дублера на случай выхода из строя прицела ТПС1 устанавливался танковый упрощенный прицел ТУП, который крепился к люльке пушки слева. По принципу работы этот прицел относился к телескопическим прицелам с неподвижными шкалами углов прицеливания и боковых поправок. В поле зрения имелись: шкала ПГП-БР для стрельбы из пушки тупоголовым снарядом БР-471Б; шкала ДШК для стрельбы из спаренного пулемета и шкала боковых поправок. Прицел ТУП имел четырехкратное увеличение и поле зрения 12°, дальность стрельбы по шкале ПГП-БР – до 3400 м, по шкале ДШК – 1000 м; масса прицела – 12 кг.

Прицел Т2С-29-14 «Удар» входил в систему прибора ПУОТ2С и в режимах стабилизированной и полуавтоматической наводки работал в комплексе со стабилизатором «Ливень». Он состоял из оптико-механической части, электрогироскопического узла (автомата стрельбы) и пульта управления стабилизатором и мог использоваться как при выключенном, так и при включенном стабилизаторе. При выключенном стабилизаторе прицел Т2С-29-14 работал как обычный перископический прицел с зависимой от пушки линией прицеливания. При этом углы наводки линии прицеливания строго соответствовали углам наводки пушки. Этот режим применялся, главным образом, при стрельбе с места.

Автомат стрельбы Перископический прицел Т2С2914 танка Т10М Танковый - фото 157

Автомат стрельбы.

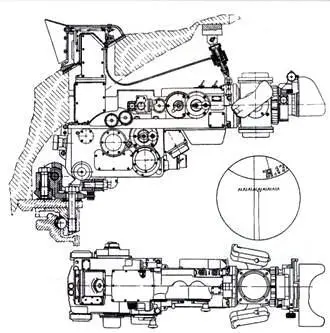

Перископический прицел Т2С2914 танка Т10М Танковый упрощенный прицел - фото 158

Перископический прицел Т2С-29-14 танка Т-10М.
