а — катушечной формы с различной конструкцией баллистического наконечника; б — обтекаемой формы с баллистическим наконечником.

Конструкция бронебойного кумулятивного снаряда.

Конструк ция осколочнофугасного снаряда.

Осколочные снаряды предназначались для стрельбы по живой силе противника, для разрушения легких полевых укрытий, а также для проделывания проходов в проволочных заграждениях и минных полях. Они с успехом применялись для стрельбы по амбразурам ДОТов и ДЗОТов, а также по танкам при отсутствии бронебойных снарядов.

Осколочные снаряды наносили поражение, главным образом, осколками от оболочки и в меньшей

степени — газами разрывного заряда. В соответствии с этим основные требования, предъявляемые к осколочным снарядам, сводились к получению максимального количества убойных осколков при возможно большом радиусе поражающего действия.

Осколочные снаряды снаряжались тротилом или гексогенсодержащими составами A-IX-2 (80 % флегматизированного гексогена + 20 % алюминиевой пудры) и ТГА (40 % гексогена + 50 % тротила + 10 % алюминиевой пудры). Корпуса осколочных снарядов изготавливались из стали или сталистого чугуна. Количество убойных осколков зависело от толщины стенок и механических свойств металла корпуса, а также количества и свойств ВВ и характера детонации.

Основу боекомплектов легких, средних и тяжелых танков в первом послевоенном периоде составляли универсальные осколочно-фугасные снаряды, которые предназначались для действия осколками по живой силе и материальной части противника и разрушительной силы газов разрывного заряда по сооружениям. Причем в снарядах калибра до 122 мм осколочно-фугасное действие превалировало над фугасным, а в снарядах калибра 122 мм — наоборот.

По своим габаритным и массовым характеристикам осколочно- фугасные снаряды представляли собой промежуточную группу между осколочными и фугасными снарядами. Оболочки этих снарядов были или цельнокорпусными или с привинтной головкой. Для снаряжения этих снарядов использовался тротил, а также суррогатные ВВ.

Для приведения осколочно-фугасных снарядов в действие по цели применялись головные взрыватели с двумя установками на мгновенное (осколочное) и инерционное (фугасное) срабатывание.

76,2-мм унитарные выстрелы с подкалиберными бронебойнотрассирующими снарядами к пушке Д-56Т (Д-56ТМ, Д-56ТС):

а — со снарядом БР-354Н; б — со снарядом БР-354П.

76,2-мм унитарные выстрелы с бронебойно-трассирующими снарядами к пушке Д-56Т (Д-56ТМ, Д-56ТС):

а — со снарядом БР-354; б — со снарядом БР-350А; е — со снарядом БР-350Б.

76,2-мм унитарные выстрелы с осколочно-фугасными снарядами к пушке Д-56Т (Д-56ТМ, Д-56ТС):

а — осколочно-фугасная стальная граната ОФ-350; б — осколочная граната сталистого чугуна 0-350А.

76,2-мм унитарный выстрел с кумулятивным невращающимся стальным снарядом БП-350М.

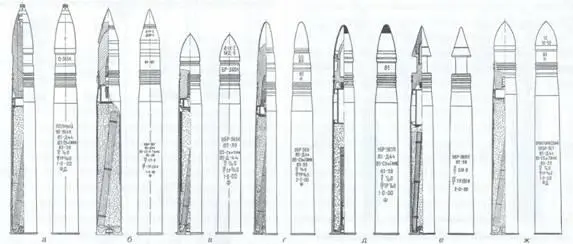

85-мм унитарные выстрелы к пушке ЗИС-С53:

а — с осколочной стальной гранатой 0-365K; б — с бронебойно-трассирущим снарядом БР-367; е — с бронебойно-трассирующим остроголовым снарядом БР-365К; г — с бронебойно-трассирующим тупоголовый (с баллистическим наконечником) снарядом БР-365; д — с подкалиберным бронебойно-трассирующим снарядом БР-367П; е-с подкалиберным бронебойно трассирующим снарядом БР-365П; ж — с практическим трассирующим снарядом ПБР-367.

Для стрельбы из 76,2-мм танковых пушек Д-56Т, Д-56ТМ, Д-56ТС применялись следующие унитарные выстрелы: выстрел УБР-354 с бронебойно-трассирующим снарядом БР-354 и донным взрывателем МД-10; выстрел УБР-354А с бронебойно-трассирующим снарядом БР-354А и донным взрывателем МД-7; выстрел УБР-354Б с бронебойно-трассирующим снарядом БР-350Б и донным взрывателем МД-8; выстрел УБР-354П с бронебойно-подкалиберным трассирующим снарядом БР-354П; выстрел УБР-354Н с бронебойно-подкалиберным трассирующим снарядом БР-354Н; кумулятивный выстрел УБП-353М с кумулятивным стальным снарядом БП-350М и взрывателем БМ; выстрел УОФ-354М с осколочно- фугасной стальной гранатой 0ф-350 и взрывателем МГ-Н или КТМ-1-У или КТМЗ-1 — У; выстрел УО-354АМ с осколочной гранатой сталистого чугуна 0-350А и взрывателем МГ-Н или КТМ-1-У. Бронепробиваемость кумулятивного снаряда БП-350М под углом встречи от нормали 60° на любой дальности составляла 70–75 мм.

В 1955 г. на вооружение были приняты новые кумулятивные выстрелы УБК-354 и УБК-354М соответственно с кумулятивными невращающимися снарядами БК-354 и БК-354М со взрывателями ГПВ-1 или ГКН. Эти выстрелы предназначались для стрельбы прямой наводкой по средним и тяжелым танкам и САУ на дальностях до 2000 м. Друг от друга выстрелы отличались только материалом кумулятивной воронки. Снаряд БК-354М имел медную кумулятивную воронку (М — медная), снаряд БК-354 — стальную.

Для стрельбы из 85-мм танковой пушки 3HC–C53 обр.

1944 г. использовались унитарные выстрелы: УБР-365 с бронебойно-трассирующим тупоголовым снарядом БР-365, имевшим баллистический наконечник и взрыватель МД-7; УБР-365К с бронебойнотрассирующим остроголовым снарядом БР-365К с взрывателем МД-8, но без баллистического наконечника; УБР-367 с бронебойнотрассирующим снарядом БР-367 и взрывателем ДБР-2; УО-365К с осколочной цельнокорпусной гранатой 0-365 (заряд полный) и дистанционным взрывателем КТМ-1 или КТМЗ-1, УО-365К с осколочной гранатой с переходной головкой 0-365 (заряд полный) и дистанционным взрывателем КТМ-1, УО-367 с осколочной цельнокорпусной гранатой 0-365К (заряд уменьшенный) с дистанционным взрывателем КТМ-1 (КТМЗ-1). В 1949 г. в состав боекомплекта был введен унитарный выстрел УБР-365П с подкалиберным бронебойно-трассирующим снарядом БР-365П, а затем унитарный выстрел УБР-367П с подкалиберным бронебойно-трассирующим снарядом БР-367П. Кроме того, для стрельбы использовался унитарный выстрел УПБР-367 с практическим трассирующим снарядом ПБР-367.

Для стрельбы из 100-мм танковых пушек Д-10Т, Д-10ТГ и Д-10Т2С применялись унитарные выстрелы: УОФ-412 или УОФ-412Ж с осколочно-фугасным снарядом ОФ-412 или ОФ-412Ж с полным зарядом и взрывателями РГМ-6, РГМ или В-429; УОФ-412 или ОФ-412ЖУ с осколочно-фугасным снарядом ОФ-412 или ОФ-412Ж с уменьшенным зарядом и взрывателями РГМ-6, РГМ или В-429; УБР-412 с остроголовым бронебойно-трассирующим снарядом БР-412 и взрывателем МД-8; УБР-412Б или УБРЗ с бронебойно трассирующим снарядом с баллистическим наконечником БР-412Б и взрывателем МД-8 или ДБР-2, а также практический выстрел УПБР-412 со сплошным бронебойно-трассирующим снарядом П БР-412.
