На дальности 1500 м бронебойное действие подкалиберных снарядов составляло 95-135 мм, для бронебойных орудийно-реактивных снарядов согласно расчетам – 125-205 мм, т.е. на 30-50 % выше. В 1951 г. для проверки расчетов были изготовлены и испытаны на НИИБТ полигоне 45-мм бронебойные орудийно-реактивные снаряды. Испытания подтвердили расчетные данные. При стрельбе из 45-мм танковой пушки приращение скорости снаряда на конечном участке траектории при начальной скорости снаряда 795 м/с за счет работы реактивного двигателя составило 125 м/с. Стрельба по броневой преграде новым снарядом также подтвердила соответствие расчетов опыту. При ударной скорости 750 м/с бронебойный сердечник пробивал броню толщиною в 70-75 мм.

Бронебойные орудийно-реактивные снаряды из-за высокой стоимости не предназначались для полной замены бронебойных снарядов. Их предполагалось использовать вместо подкалиберных снарядов для борьбы с тяжелыми танками противника на дальностях до 1000-2000 м. Дальнейшие работы по данному типу снарядов прекратились ввиду развернувшихся работ по созданию гладкоствольных танковых пушек, обеспечивавших получение более высоких скоростей подкалиберных снарядов, чем у аналогичных снарядов нарезных пушек. Опыт разработки бронебойных орудийно-реактивных снарядов впоследствии был использован при создании неуправляемых танковых реактивных снарядов с боевой кумулятивной частью.

45-мм бронебойный орудийно-реактивный снаряд.

Механизм досылания пушки танка Т-10.

Двухручьевая цепь механизма досылания пушки танка «Объект 432».

Увеличение боевой скорострельности танкового орудия, как известно, достигается за счет сокращения времени заряжания, которое зависит от физических возможностей заряжающего. Поэтому в 1950-е гг. механизации и автоматизации процесса заряжания уделялось большое внимание. На тяжелых танках Т-10 и некоторых опытных танках устанавливались механизмы досылания. Первоначально в механизмах досылания применялись рабочие органы в виде полужестких цепей (танки Т-1 ОМ, «Объект 770»). Для механизма досылания танка «Объект 432» была разработана оригинальная цепь, составленная из двух полужестких цепей. В танке «Объект 775» была применена гибкая цепь, аналогичная стандартной втулочной. Цепь располагалась в желобе, который ограничивал перемещение звеньев цепи в плоскости перпендикулярной осям шарниров. Так как механизмы досылания лишь частично повышали боевую скорострельность танковой пушки, то в послевоенные годы в нашей стране продолжились проводимые в годы Великой Отечественной войны работы по созданию механизмов заряжания танковой пушки.

В послевоенный период были исследованы три типа механизмов заряжания – с боеукладкой, жестко связанной с орудием; с переменным и с постоянным углами заряжания.

В механизме заряжания первого типа боеукладка закреплялась на качающейся части пушки, поэтому траектория движения выстрела при заряжании пушки не зависела от ее положения. Механизм был прост по устройству и обеспечивал наибольшую скорострельность по сравнению с механизмами заряжания других типов. Однако большие неиспользуемые объемы, описываемые боеукладкой при качании пушки, требовали значительного увеличения размеров боевого отделения, и поэтому механизмы заряжания первого типа могли применяться только для орудий небольшого калибра с относительно малым числом коротких унитарных выстрелов в боеукладке. Кроме того, нарушение уравновешенности качающейся части пушки по мере расхода боекомплекта затрудняло стабилизацию орудия в вертикальной плоскости. Перечисленные недостатки исключали его использование на средних и тяжелых танках.

В механизме заряжания второго типа боеукладка крепилась в корпусе или в башне, и выстрел подавался на линию заряжания при любом положении пушки. Конструкция механизма заряжания была очень сложной, так как для обеспечения движения выстрела по переменной траектории она должна была иметь кроме механизированной боеукладки еще три сложных механизма – передачи, выведения и досылания. В танке с классической схемой компоновки применение механизмов заряжания второго типа в большинстве случаев оказалось нецелесообразным, так как оно требовало больших размеров кормовой части боевого отделения для подачи выстрела при любых положениях орудия. Более простую конструкцию механизма заряжания удалось получить в шведском безбашенном танке Strv-103 при неподвижном закреплении в корпусе одновременно пушки и боеукладки.

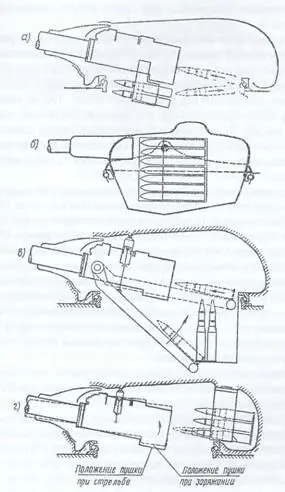

Схемы автоматов заряжания:

а – первого типа с качающейся боеукладкой; б – разновидность механизма первого типа, установленного в качающейся башне танка AMX-13; в – второго типа с выведением выстрела к пушке; г -третьего типа с выведением пушки на угол заряжания.

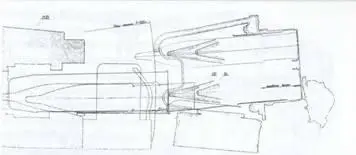

Схема механизма заряжания танка «Объект 279».

Механизм заряжания 130-мм пушки танка «Объект 279».

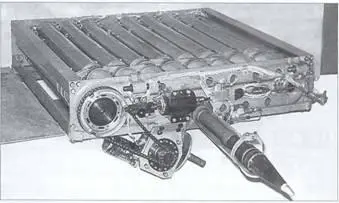

Механизм заряжания 73-мм орудия легкого танка «Объект 911 Б», устанавливавшийся в кормовой нише башни.

Исходя из анализа схем механизмов заряжания и учитывая условия их размещения в танке, наиболее целесообразным являлось использование механизмов заряжания третьего типа. Боеукладка была закреплена в башне, и пушка после выстрела приводилась на постоянную линию заряжания с последующим возвращением в исходное положение после заряжания. Механизм заряжания этого типа позволял более рационально задействовать свободные объемы боевого отделения, но имел сравнительно меньшую скорострельность при стрельбе с большими углами возвышения и затруднял наблюдение за целью при отсутствии приборов с независимой стабилизацией поля зрения. В отечественных танках получили распространение механизмы заряжания третьего типа.

Применение механизма заряжания помимо увеличения скорострельности позволяло увеличить возимый боекомплект выстрелов за счет использования части объема боевого отделения, занимаемого ранее заряжающим.
