Техника и вооружение 2007 11

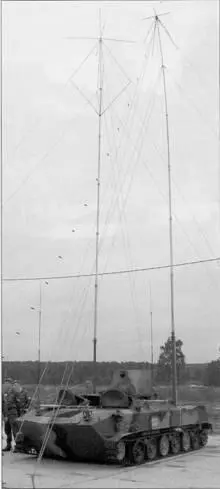

БМД-1Р развернута в боевое положение.

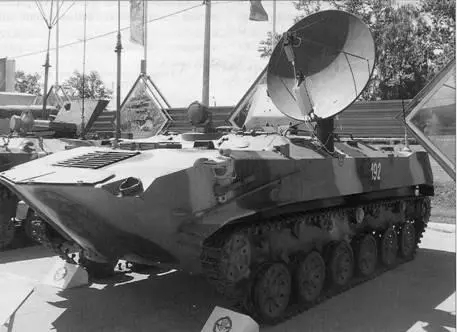

Станция спутниковой связи Р-440 ОДБМ.

Пункт разведки и управления огнем батареи орудий 2С9 был разработан во ВНИИ «Сигнал» (г. Ковров) под шифром «Реостат» и поступил на вооружение в 1982 г, получив индекс 1В119. Машина имеет экипаж 5 человек, оснащена РЛС разведки наземных целей 1РЛ133-1 (дальность обнаружения до 14 км), лазерным дальномером ДАК-2 («дальномер артиллерийский квантовый», дальность действия до 8 км), артиллерийской буссолью ПАБ-2АМ, дневными прибором наблюдения ПВ-1, прибором ночного видения ННП-21, аппаратурой топопривязки 1Т121-1, прибором управления огнем ПУО-9М, бортовой ЭВМ, двумя УКВ радиостанциями Р-123М, одной Р-107М, переговорным устройством. Экипаж размещается в увеличенной рубке, приборы установлены во вращающейся башенке и прикрыты откидными крышками. В машине может перевозиться ПЗРК, три РПГ типа «Муха». Сбоку от кормового десантного люка установлены нарезные дымовые гранатометы. Машины 1В119, как и базовый БТР-Д, поставлялись в разведывательные роты (для ведения оптической и радиолокационной разведки).

В 2006 г. намечалось поступление на вооружение ВДВ нескольких экземпляров новой машины разведки и управления огнем артиллерии 1В119-1 «Реостат-1» с усовершенствованной аппаратурой разведки, связи и управления, новым программным обеспечением. Машина обеспечивает наряду с разведкой автоматизированное определение координат целей и разрывов своих снарядов днем и ночью, пристрелку целей, наблюдение за полем боя, стрельбу корректируемыми (управляемыми) боеприпасами и оценку результатов. Для применения батареями орудий «Нона» управляемых снарядов «Китолов-2» машину «Реостат-1» оснастили лазерным целеуказателем- дальномером 1Д22. Дальность «подсветки» цели типа «танк» лазерным лучом — от 300 до 7000 м, диапазон измерения дальности до целей — от 120 до 20000 м с погрешностью измерения не более 10 м.

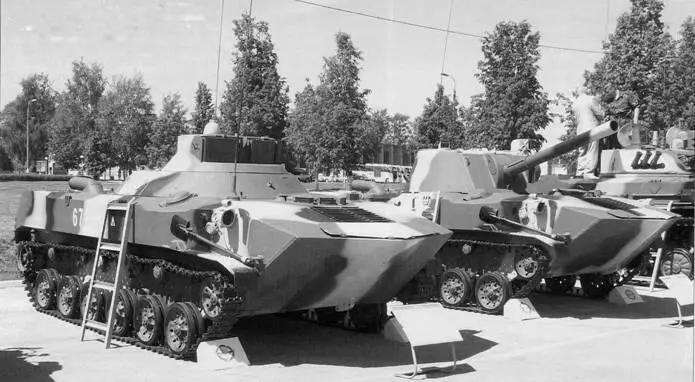

Боевая машина 1В119 «Реостат» служит в качестве пункта разведки и управления огнем батареи самоходных орудий 2С9 «Нона-С» (на фото справа).

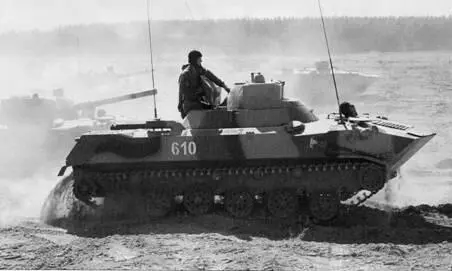

Пункт разведки и управления огнем 1В119 «Реостат» на учениях ВДВ. Слева видны самоходные орудия 2С9 «Нона-С».

Боевая машина 1В119 «Реостат», вид сверху.

В качестве истребителя танков служит разработанный в 1979 г. Волгоградским тракторным заводом и принятый на вооружение в 1983 г. БТР-РД (шифр «Робот» или «Робот-1»), Под крышей рубки машины крепится подъемная пусковая установка ПТУР «Конкурс» (конструкции тульского ЦКБ-14) с дальностью стрельбы от 75 до 4000 м. Наведение ПТУР на цель — полуавтоматическое, по водостойкой проводной линии связи (масса провода для стрельбы на 4000 м — 740 г), скорострельность — два пуска в минуту. Средняя скорость полета ракеты — 208 м/с.

Масса ракеты 9М113 в транспортно-пусковом контейнере — 25,2 кг, диаметр — 125 мм, бронепробиваемость по нормали — 500 мм. Боекомплект составляет 12 ПТУР. Может устанавливаться ночной прицел. Пуском ПТУР оператор может управлять с выносного пульта. Кроме того, в машине перевозится переносной ПТРК «Фагот» (масса ПТРК — 21 кг) с боекомплектом 12 ПТУР. Этот ПТРК может вести стрельбу непосредственно с машины или с грунта с пусковой установки 9П135М. Кроме основного полуавтоматического в комплексах «Конкурс» и «Фагот» предусмотрен резервный режим ручного наведения, используемый в условиях применения противником оптических помех для срыва автоматического сопровождения ракеты по бортовому источнику света. «Робот» имеет массу 8 т, экипаж 6 человек, скорость до 60 км/ч. Сохранены два курсовых пулемета ПКТ. В артиллерийском полку воздушно-десантной дивизии БТР-РД пришел на смену самоходной установке СУ-85 и 85-мм пушке СД-44.

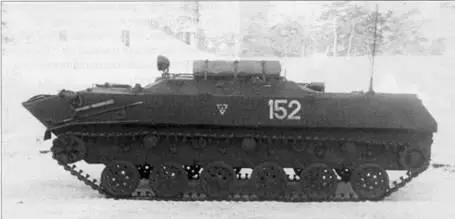

Самоходный ПТРК БТР-РД «Робот» в походном положении.

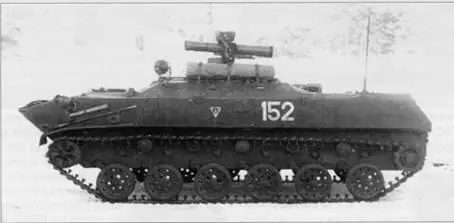

Самоходный ПТРК БТР-РД «Робот» в боевом положении. Хорошо видна пусковая установка комплекса «Конкурс».

БТР-РД «Робот». Вид спереди.

Пусковая установка 9К111 ПТРК «Фагот».

Интерьер боевого отделения самоходного ПТРК БТР-РД.

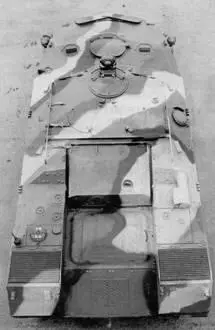

БТР-РД. Вид сверху. Основным характерным отличием от базового БТР-Д является кронштейн для установки ПУ ПТРК, размещенный в правой части крыши среднего отделения.

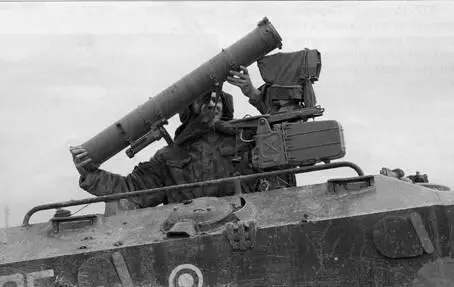

Установка транспортно-пускового контейнера ПТРК на ПУ БТР-РД.

БТР-3Д (шифр «Скрежет»), поступивший на вооружение в 1984 г., представляет собой транспортер переносных зенитных ракетных комплексов. Внутри корпуса разместили две многоярусные укладки для 20 ПЗРК типа «Стрела-2М» (9К32М), «Стрела-3» (9К34) или «Игла-1» (9К310). Все эти комплексы разработаны в КБ Машиностроения (г. Коломна), производство вел Завод им. В.А. Дегтярева (г. Ковров). Все ПЗРК включают ЗУР с тепловыми пассивными головками самонаведения, пуск производится с плеча оператора.

Необходимо отметить, что для основного зенитного средства ВДВ — 23-мм спаренной автоматической зенитной установки ЗУ-23-2 — штатным транспортером служил автомобиль ГАЗ-66 в десантном варианте. Но на практике для транспортировки ЗУ-23-2 стали использовать БТР-Д. Поначалу предполагалось, что БТР-Д станет для буксируемой колесной ЗУ-23-2 тягачом-транспортером. Однако научениях десантники начали устанавливать ЗУ-23-2 прямо на плоскую крышу корпуса и даже вели огонь по условным целям — сначала на переправах, затем и в других видах боя. Так, несмотря на возражения представителей завода-изготовителя машин, появилась зенитная самоходная установка с ЗУ-23, смонтированной открыто на крыше и способной вести огонь как с шасси, так и с грунта. Разумеется, десантирование БТР-Д с ЗУ-23-2 производится раздельно. Совместное десантирование исключено, в том числе из-за того, что установка ЗУ-23-2 занимает место для площадки с блоками многокупольной или парашютно-реактивной системы.
