Эти системы способны распознавать различные классы атакующих боеприпасов на основе их габаритов и скорости. Скорость средства нападения определяется путем измерения временной задержки между ударами на двух слоях датчиков, расстояние между которыми известно. Количество поврежденных участков на каждом слое датчиков показывает площадь поперечного сечения. Величина производимого сигнала связывается с физическими габаритами снаряда, а время нарастания сигнала — со скоростью снаряда. Следовательно, пьезоэлектрический полимер обладает потенциальными возможностями как дискриминатор по праву. Блок «разумной» брони способен управлять ответной реакцией на атакующий снаряд, направленный в область системы брони, в которой испытывается этот удар. Ответная реакция может осуществляться в пределах времени между ударом податчикам и достижением средством нападения основной брони.

Пример принципа работы несамоактивирующихся ЗУДТ с внешними датчиками

1 — ПТС; 2 — прибор обнаружения; 3 — вычислитель; 4 — источник питания; 5 — переключатели; 6 — модули.

1 — защищаемый объект; 2 — поражающие элементы; 3 — основание; 4 — направление полета; 5 — детекторное поле; 6-ПТС; 7 — передняя плита; 8 — блок управления; 9 — сенсоры.

Рис. 17. Схема устройств несамоактивирующегося типа и «разумной» брони (варианты исполнения).

Типичная матрица датчиков

1 — ПТС; 2 — защищаемый объект; 3 — поражающие элементы; 4, 5 — слои датчиков; 6 — дополнительная броня; 7 — внешнее сенсорное покрытие; 8 — внутреннее сенсорное покрытие; 9 — электрический инициируемый заряд BB; 10, 11 — проводник; 12 — внешняя бронеплита; 13 — внутренняя бронеплита; 14 — процессор; 15 — основной пульт управления; 16 — проводник; 17 — дистанция разлета поражающих элементов.

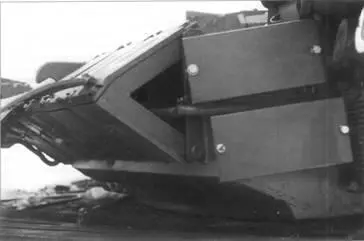

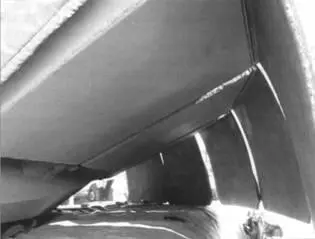

На фото слева: установка контейнеров ДЗ «Нож» на башне танка Т-84 (фото И. Чепкова); справа — размещение контейнеров ДЗ «Реликт» на модернизированном танке Т-72Б «Рогатка» (фото А. Хлопотова).

Схема работы некоторых из вариантов показана на рис. 17. ПТС проходит через два слоя датчиков, которые передают информацию в логический блок, который рассчитывает траекторию снаряда и определяет его тип, после чего на атакующий боеприпас осуществляется активное воздействие метанием пластины [20]. Схема поражения кинетических боеприпасов, предложенная доктором Манфредом Хелдом [21], реализует множественное воздействие на атакующий бронебойный сердечник. Датчики определяют место попадания атакующего боеприпаса и его скорость, сигналы датчика обрабатываются контрольным блоком и вычисляется траектория боеприпаса. После этого боеприпас поражается боевыми элементами.

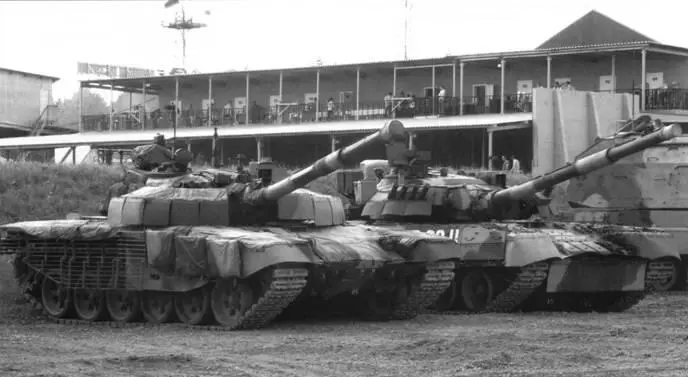

Т-72Б «Рогатка» (слева) и Т-80У. Фото А. Хлопотова.

Подробно о модернизированном танке Т-72Б будет рассказано в следующем номере журнала.

Как отмечалось в работе [22], ЗУДТ имеют высокий потенциал совершенствования за счет оптимизации их конструкции, выбора рациональных параметров элемента, применения новых материалов и схем воздействия на атакующий ПТС.

Рассмотренные в работе ЗУДТ открывают возможности значительного повышения защищенности ББМ. Важнейшими достоинствами такой защиты являются:

• высокая эффективность снижения пробивной способности кумулятивных снарядов:

• существенное уменьшение бронепробиваемости подкалиберных снарядов и поражающих элементов типа ударного ядра;

• сравнительная дешевизна и простота производства ЗУДТ, хотя, естественно, для этого требуются соответствующие производственные мощности, что, в частности, обусловлено большим количеством (на один образец ББМ приходится в среднем около 200 единиц) защитных устройств;

• возможность несложной установки не только на новые, но и на ранее выпущенные ББМ;

• отсутствие необходимости в сложном обслуживании и контроле, нечувствительность к различным внешним воздействиям.

В то же время эта защита имеет слабые стороны, такие как высокая уязвимость к воздействию ОФС, объемнодетонирующих средств и других огневых средств противника, способных выводить ЗУДТ из строя или срывать его с наружной поверхности брони. Очень важным недостатком, характеризующим ЗУДТ, является присущая ему одноразовость применения.

Отмечено также, что перспективным направлением является работа над ЗУДТ с использованием электрической энергии в качестве энергетического материала. Непосредственная электризация в высшей степени эффективна против зарядов, формирующих кумулятивную струю, а электромагнитный пуск защитных элементов или исполнительных органов в настоящее время считается особенно перспективным для защиты от снарядов кинетического действия. В отличие от энергии ВВ, электрическая энергия имеет целый ряд преимуществ в плане управления ею. Однако пока не появился компактный источник-накопитель электроэнергии. Собственно, на создание такого источника и направлены основные усилия разработчиков электромагнитных способов защиты.
