Техника и вооружение 2007 07

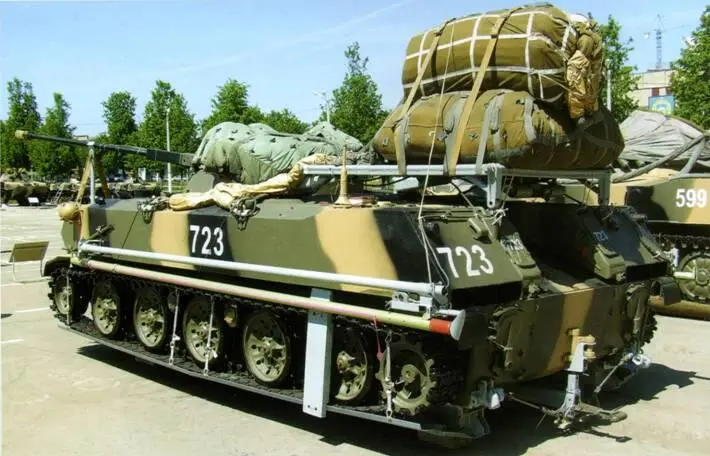

БМД-2 на ПРСМ-925 (916).

Система PRADS с блоком «тормозных ракет мягкого приземления груза»:

1 — парашюты с куполом диаметром 19,52 м (до восьми); 2 — нейлоновые соединительные лямки; 3 — блок из трех-семи реактивных двигателей; 4 — блоки сброса парашютов (один-два); 5 — стропы (из кевлара) подвески груза; 6 — электронная аппаратура; 7- грузовая платформа; 8 — датчики контакта с землей (два щупа).

1. Беляев Ю. Средства десантирования грузов с самолетов ВВС США // Зарубежное военное обозрение. 1989. № 9.

2. Варченко Л. Уход за парашютной платформой П-7// Техника и вооружение. 1987, № 8.

3. Высоконадежные парашютные платформы «Универсала» // Аэрокосмический курьер. 2002, № 2.

4. Гейвин Д. Воздушно-десантная война. — М., Воениздат, 1957.

5. Герасименко И.А. Воздушно-десантная подготовка. 4.1 и 2. — М.: Воениздат, 1988.

6. Герасименко И.А., Комов И.А. Воздушно-десантная подготовка. Ч.З. — М.: Воениздат, 1989.

7. Задонцев Б. Развитие в США систем десантирования // Зарубежное военное обозрение, 1991, № 10–11.

8. Костин Б.А. Маргелов. Серия ЖЗЛ. — М.: Изд. Молодая гвардия, 2005.

9. Маргелов А.В. Когда «Кентавры» спускались с небес // Воин России, 2004, № I.

10. Маргелов А. В. Десантавры // Авиация и спорт, 2006, № 12.

11. Маргелов А.В. Список десантирований личного состава ВДВ внутри и совместно с боевой техникой, 2003.

12. Ракетные парашюты // Техника и вооружение. 1994, № 1, 2.

13. Сухорукое Д.С. Запискч командующего- десантника. — М.: ОАМА-Пресс, 2000.

14. Щербаков Л. П. Легендарный «Дядя Вася» // Армейский сборник. 1999, № 1.

15. Щербаков Л.И. Прыжок в броне // Армейский сборник, 2000, № 8.

Продолжение следует

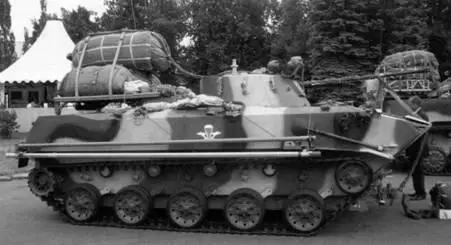

БМД-2 с ПРСМ-925 (916).

Станислав Воскресенский

Продолжение. Начало см. в «ТиВ» № 4/2007 г.

Технический облик А-4 в значительной мере определили теоретические работы по космонавтике, во множестве публиковавшиеся в первой трети XX века. Прежде всего это касалось выбора топлива. Специалисты довольно быстро поняли, что тогдашние виды твердого топлива из-за своей низкой энергетики явно не пригодны не только для полета к Луне, но и для обеспечения сверхдальней стрельбы.

Еще К.Э. Циолковский предложил обладавшую самоочевидными энергетическими преимуществами топливную пару «кислород-водород». Однако крайне низкая температура кипения жидкого водорода (всего на 20° выше абсолютного нуля) и малая плотность (0,071 г/см 3 ) затрудняли его практическое применение и требовали огромных по объему баков, что отодвинуло практическое использование этого горючего на вторую половину XX века. Жидкий кислород также вскипал при низкой температуре -173 °C, но был уже достаточно освоен как в производстве, так и в применении, а его плотность (1,14 г/см³) была значительно выше, чем у наиболее распространенного горючего — бензина. Разумеется, использование жидкого кислорода было также сопряжено с рядом сложностей. Для ракеты А-4 предстартовая потеря кислорода за счет испарения составляла 2 кг/мин. Считалось допустимым ждать пуска не более 20 мин с момента окончания заправки, после чего требовалось проводить дозаправку.

Первые эксперименты немецкие ракетчики провели с топливной парой «кислород-бензин». Однако на начальном этапе отработки жидкостных ракетных двигателей крайне остро стояла проблема охлаждения конструкции: ни один материал не был способен даже минуту выдерживать воздействие продуктов сгорания с температурой выше 3000 °C.

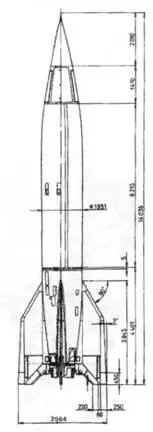

Габаритные размеры ракеты А-4.

Стрингерно-шпангоутная клепаная наружная оболочка ракеты А-4.

В результате конструкторы сочли необходимым ради одного важнейшего шага вперед — создания работоспособной конструкции — сделать пару шагов назад в части энергетики. Для начала заменили бензин на спирт. Но, сгорая с жидким кислородом, чистый этиловый спирт, а точнее, предельный по концентрации 92 %-ный его раствор, прожигал конструкцию двигателя не хуже бензина. Для снижения теплового воздействия на двигатель пошли и на второй шаг назад — решили использовать водный раствор спирта. Встал вопрос о допустимой минимальной концентрации «спиритуса вини». Один из сотрудников фон Брауна, выходец из буржуазной среды Вилли Лей, отправившись в родные края под Кенигсберг, расспросил своего отца-винозаводчика и отправил в Берлин открытку с исторической фразой: «Горючие ликеры должны содержать 40 % спирта по объему, 38 %-ные ликеры уже не горят!» Напомним, что термином «ликер» именуются все водные растворы спирта. У нас в стране для 40 %-ного ликера употребляется иное, всем известное краткое наименование. По преданию, оптимальность именно такой концентрации была обоснована в диссертации всемирно признанного гения русской науки Д.И. Менделеева «Рассуждения о соединении спирта с водой». Но, как говорится, «что русскому в радость, немцу — смерть». В данном случае безоговорочно одобренная нашим народом 40 %-ная концентрация оказалась слишком слабой для ракетного двигателя. При ее использовании ракета с вырывавшейся из сопла мощной струей пара смахивала бы на паровоз, а энергетические показатели двигателя снизились бы до недопустимого уровня. В конечном счете методом подбора пришли к разумному компромиссу — 65 %-ной концентрации.

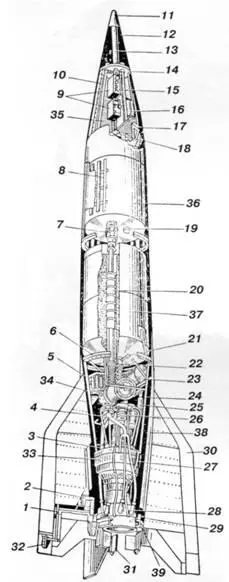

Компоновка ракеты А-4:

1 — цепная передача к воздушным рулям; 2 — электродвигатель воздушного руля; 3 — форкамеры; 4 — трубопровод для подачи спирта в камеру сгорания; 5 — воздушные баллоны пневмосистемы ДУ; 6 — задний шпангоут; 7 — сервоклапан для спирта; 8 — корпус топливного отсека; 9 — приборы системы управления; 10 — трубопровод наддува спиртового бака; 11 — наконечник с головным взрывателем; 12 — боевая часть; 13 — труба с детонатором; 14- донныйвзрыватель; 15-фанерная кремтовидная панель; 16 — баллоны заполнения спиртового бака; 17 — передний шпангоут; 18 — гироприборы; 19 — патрубок слива спирта; 20 — трубопровод подачи спирта в THA; 21 — заправочный патрубок жидкого кислорода; 22 — сильфоны; 23 — бак с перекисью водорода; 24 — рама двигателя; 25 — бачок с перманганатом (парогазогенератор расположен сзади); 26 — главный клапан кислорода; 27-трубы подачи спирта для внутреннего охлаждения; 28 — трубка слива спирта; 29 — рулевые машины; 30 — стабилизаторы; 31 — газоструйные рули; 32 — воздушные рули; 33 — камера сгорания и сопло; 34 — турбонасосный агрегат; 35 — отсек приборов управления; 36 — спиртовой бак; 37 — бак с жидким кислородом; 38 — корпус хвостового отсека; 39 — рулевое кольцо.
