Будущее подвесного истребителя немного прояснилось в начале 1947 г. ВВС выдали фирме «Конвэр» требование, согласно которого все В-36, начиная с 23-й машины, должны были оснащаться трапецией для истребителя в переднем бомболюке. Согласно предварительным планам, предполагалось построить 30 Р-85, для того, чтобы оснастить ими как минимум одну истребительную группу. Несмотря на то, что при условии сохранения нормальной дальности и бомбовой нагрузки В-36 мог нести только один истребитель, расчёты показывали, что конструкция бомбардировщика позволяет загрузить в него целых три «Гоблина», поэтому планировалось часть самолётов освободить от бомбовой нагрузки, возложив на них роль «авианосцев». Тем не менее, для испытаний было заказано только два прототипа (сер. № 46-523 и № 46-524), которые так и остались единственными построенными истребителями этого типа.

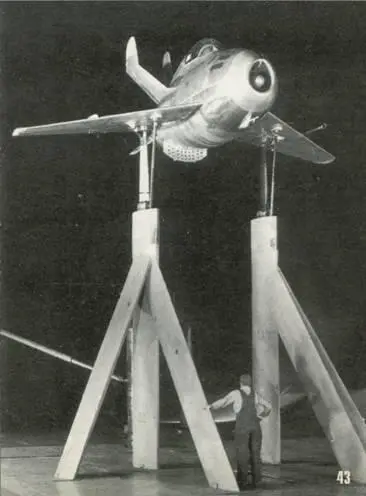

ХР-85 представлял собой самолёт обычной схемы с тонким стреловидным складным крылом, занимавшим промежуточное положение между средне- и низкопланом, размахом 6,44 м. Установка тонкого стреловидного крыла стала возможным лишь благодаря использованию трофейных германских материалов. Короткий фюзеляж (его ещё называли по выражению самого МакДонелла «жук-карапузик») был оборудован расположенным в передней части выдвижным крюком для подвески на трапецию и не имел никаких других посадочных приспособлений, а для перемещения по аэродрому использовалась специальная тележка. В нижней части фюзеляжа была смонтирована «тёрка для сыра» — так в шутку конструкторы называли перфорированный тормозной щиток, выдвигавшийся поперёк потока. Силовая установка состояла из одного турбореактивного двигателя J34-WE-22, разработанного фирмой «Вестингнауз». Его тяга составляла 3000 фунтов (примерно 1360 кгс). Смонтированный вблизи центра масс, «моторчик» имел сопло длиной 1,32 м, оборудованное специальным жароустойким экраном, защищавшим от перегрева конструкцию фюзеляжа. Снаружи сопло дополнительно обдувалось холодным воздухом из воздухозаборника.

Первоначально планировалось, что самолёт будет иметь Х-образное оперение из четырёх поверхностей, но в результате расчётов и проектирования добавились пара дополнительных плоскостей сверху и снизу, обеспечивающих необходимую путевую устойчивость.

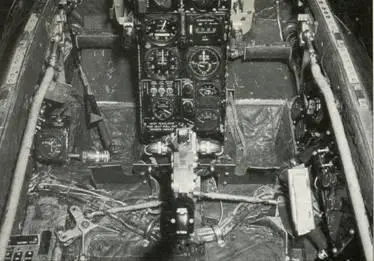

Кабина истребителя была очень маленькой, её объём был лишь 0,73 м 3 , лётчику приходилось выполнять свою задачу в поистине спартанских условиях с минимумом приборов и оборудования. Пилотское кресло, наклон спинки которого составлял 33 град, к перпендикуляру оси самолёта, было нерегулируемым (регулировалось лишь положение педалей) и было снабжено простой пороховой катапультой для аварийного покидания самолёта. Остекление кабины состояло из гнутого цельного куска плексигласа, небольшого ветрового щитка и основной части, откидывающейся на левую сторону, поэтому посадка в машин была возможна только справа.

Истребитель предполагалось вооружить четырьмя 12,7-мм пулемётами «Кольт-Браунинг» с боезапасом в 300 выстрелов на ствол, причём стреляные гильзы и звенья патронной цепи в целях соблюдения центровки собирались в специальные ёмкости в фюзеляже. Ретроспективно оценивая опыт применения в Корее F-86 «Сейбр», можно говорить, что вооружение «Гоблина» было явно слабым, но не надо забывать о времени, когда создавался этот самолёт. Советский Союз, бывший основным соперником США на международной арене, всё ещё был большим «большим черным пятном за железным занавесом», и американцам приходилось лишь фантазировать насчёт возможностей советской «оборонки», в то время как налицо были громадные потери, как людские, так и материальные, понесённые СССР в недавней кровопролитной войне.

Поскольку не было возможности выделить для испытания ни одного В-36, то было принято решение проводить опытные полёты со специально оборудованного ЕВ-29В (сер. № 4484111), построенного в Атланте на заводе фирмы «Белл Эркрафт». Собственное имя у бомбардировщика было вполне подходящее — «Монстро», а литера «Е» в обозначении марки (от английского «exempt» — изъятый) в то время означала лишь то, что машина была временно передана в пользование частной фирмы. Для улучшения заметности хвостовая часть бомбардировщика, включая киль и оперение, а также консоли крыльев (за исключением управляющих поверхностей), были выкрашены ярко-жёлтой краской. Помимо этого, на оперении и на консолях крыльев сверху и снизу было нанесено по четыре диагональных полосы чёрного цвета. Также бомбардировщик был оборудован системой сброса дымовых бомб и пуска разноцветных дымов, чтобы облегчить пилоту «Гоблина» поиск своей «авиаматки» в небе.

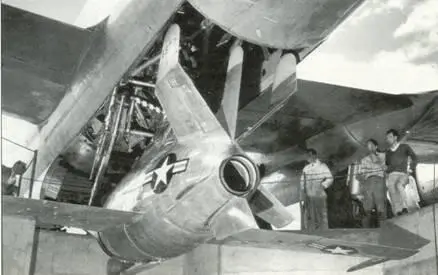

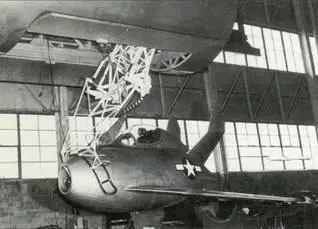

При проектировании трапеции, с которой должен был стартовать и за которую предполагалось зацеплять истребитель по окончании боевого вылета, в первую очередь была внимательно изучена конструкция аналогичных устройств дирижаблей. Несмотря на то, что относительная скорость сближения F9C-2 с дирижаблем была лишь 130 км/ч, а скорость сближения в случае комбинации ХР-85/В-36 достигала 370 км/ч, было решено взять за основу новой конструкции именно трапецию дирижабля. Возможно, это был и не самый удачный ход, но он позволил в достаточно короткое время создать вполне работоспособное изделие.

10 — 12 июня 1946 г. в Сен-Луисе состоялось совещание представителей фирм «МакДонелл», «Консолидатед-Валти» и Технического Управление ВВС армии с целью проработки натурного макета комбинации ХР-85/В-36. Был намечен целый список мероприятий, которые включали в себя установку системы обогрева переднего бомболюка, размещение дополнительного боезапаса для истребителя (2400 выстрелов — полное снаряжение для двух боевых вылетов), оборудование бомбардировщика системой бензопитания для истребителя, установка трапеции и другого оборудования. Предварительные расчёты показывали, что в результате всех доработок бомбардировщик должен потяжелеть примерно на одну тонну, что было сочтено вполне приемлемой платой за повышение безопасности во вражеском пространстве. В то же время высказывались сомнения о жизнеспособности всего проекта, в частности, майор Кен Чилстром высказывался в том смысле, что «проект слишком необычный и поэтому пока представляет лишь ограниченный интерес».
