Выяснилось, что У-2 с МАКФ-4 на режиме эксплутаци-онных оборотов (1500 об/мин) не обнаруживался с земли по шуму на высоте 1300 метров и выше. Наблюдатели стояли неподвижно. При передвижении наблюдателей высота бесшумного полета снижалась до 700 метров.

Были сделаны выводы, что установка МАКФ-4 позволяет осуществлять на эксплуатационных режимах двигателя бесшумный полет на высотах 1300 м и выше при отсутствии внешних акустических помех. При наличии внешних акустических помех: стрельба, разрывы бомб, движение автомашин, ветер порядка 5 м/сек - бесшумный полет возможен на высоте 700 метров. В темные ночи при наличии интенсивной артиллерийской стрельбы возможен бесшумный полет на высоте 400 метров.

При более тщательном рассмотрении вопроса было решено продолжить совершенствование глушителей. МАКФ-4 имел много прямых углов, шероховатостей и выступов внутри, ощутимо снижал мощность двигателя. Кольцевой коллектор в летних условиях при использовании бензина Б-70 давал повышенную температуру смеси и еше более снижал мощность. Отмечалось слабое крепление коллектора, от вибрации произвольно включался подогрев смеси.

В поисках более совершенного устройства на заводе № 51 спроектировали и изготовили свой кольцевой коллектор с тремя вариантами глушителя-пламегасителя, называемого ШПГ (буквально - шумопламегаситель).

ШПГ-1 действовал по принципу трения с отражением, выхлопные газы в нем проходили по спирали.

ШПГ-2 построили по типу МАКФ-4, действующего как акустический фильтр высокой частоты и конструктивно осуществленного по прямой схеме с воздушной подушкой.

ШПГ-3 основывался также на принципе акустического фильтра высокой частоты и конструктивно был осуществлен по обратной схеме.

Испытания всех трех устройств провели в НИИ ВВС в период с 19 января по 15 февраля 1944 г. на аэродроме в Чкаловской. Лучшие результаты показали ШПГ-2, установленные на У-2 ВС № 017120 производства завода № 471 и У-2ВС № 640201 производства завода № 464. На расстоянии 50 м от самолетов в направлениях 0° и 120° шум по замерам снижался на 7-8 децибел. Звук выхлопа не прослушивался в суммарном шуме самолета на всех режимах работы мотора, что свидетельствовало о полной маскировке звука выхлопа шумом винта. В полете на высоте 50-100 м и на расстоянии 200-300 м слышимость самолета полностью исчезала. На более близком расстоянии прослушивался шум винта малой интенсивности в виде шороха. Пламя выхлопа гасилось полностью на всех оборотах.

На режиме полного газа ШПГ-2 снижал обороты двигателя на земле на 15 об/мин (вместо 1585 с серийными выхлопными патрубками давал 1570 об/мин). Суммарную мощность ШПГ-2 уменьшал на 3% - МАКФ-4 на 6%. Уменьшение максимальной скорости составило 4 км/ч. По сообщению летчика, ст. лейтенанта Тинякова, использование глушителя-пламегасителя ШПГ-2 «на летные данные практически не влияет».

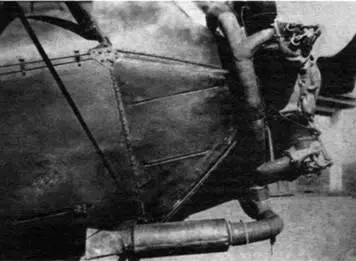

Глушитель-пламегаситель МАКФ-4 на корректировщике У-2 во время контрольных испытаний осенью 1943 г.

7 марта 1944 г. Главный инженер ВВС Красной Армии генерал-полковник Репин утвердил отчет испытаний глушителей-пламегасителей (ШПГ) на самолете У-2 с М-11Д. Далее рекомендовалось принять ШПГ-2 как эталон для серии взамен серийных выхлопных патрубков. Заводы обязывались уже с 1 апреля выпускать У-2 с кольцевыми коллекторами ШПГ-2. Кроме этого, были заказаны дополнительные комплекты таких глушителей для последующей их установки на самолеты в ночных легкобомбардировочных полках.

Эталонный ночной бомбардировщик 1944 г.

Этот У-2 ВС с серийным № 4504 был построен на заводе № 387 в октябре 1943 г. и предполагался в качестве эталона для последующего серийного производства. Модернизированный самолет имел следующие отличия:

1.Установлен опытный глушитель конструкции КБ завода № 387.

2. Смонтирована новая шкворневая установка под пулемет «ДТ» с магазинным питанием.

3. Установлен новый визир штурмана для ночного бомбометания.

4. Оборудовано питание гироприборов от всасывающего патрубка 4-го цилиндра.

5. Установлен триммер руля высоты.

6. Поставлен опытный центропланный бензобак.

7. Изменены карданные узлы передних подкосов аморт-стойки шасси.

Государственные испытания У-2ВС № 4504 провели в НИИ ВВС в период с 21 декабря 1943 г. по 13 января 1944 г. Военные испытатели на сей раз отчетливо дали понять, что время самодеятельности закончилось, поэтому весьма придирчиво отнеслись к оценке боевых и эксплутацион-ных возможностей самолета. Отмечалось, что в предъявленном исполнении У-2 испытания не выдержал по ряду причин. Задняя стрелковая установка имела недостаточные углы обстрела земли, у штурмана не было надежного привязного ремня, магазины с патронами в полете сменять оказалось весьма затруднительно. Новый вариант питания авиагоризонта и указателя поворота оказался еще далек от совершенства, бомбардировочный визир недоведен, управление элеронами тугое, нагрузки на руль высоты при нейтральном триммере высоки. При этом пустой самолет стал тяжелее на 40-50 кг, что снижало бомбовую нагрузку соответственно на 50 кг.

Для устранения недостатков самолет передали в КБ Поликарпова, на московский авиазавод № 51. Здесь в короткий срок произвели следующие изменения:

- на левом руле высоты оборудовали более эффективный триммер, вписанный в обводы оперения. Штурвал триммера на левом борту кабины пилота передвинули вперед. У штурмана применили съемную ручку управления;

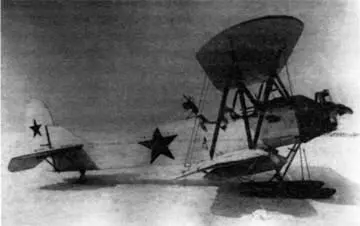

У-2ВС производства завода № 387 в зимней окраске. 1942 г.

- питание пилотажных гироприборов осуществили по замкнутому контуру через манодетандер, обеспечивающий более устойчивый перепад давления. Кстати, используемые ранее трубки Вентури, дающие перепад давления 50-55 мм, вполне успешно раскручивали гироскопы указателей поворота. Необходимый при ночных полетах авиагоризонт АГ-1 требовал перепада давления 80-100 мм. Именно для этого прибора с «воздушным» питанием и затеяли внесение данных изменений. В последующем необходимое для работы гироприборов разряжение воздушного потока получали при подключении к смесительной камере двигателя М-11;

- установили генератор ГС-50, капот доработали под установку генератора. Вместо пускового магнето использовали бобину (катушку), доработали электропроводку: установили регулятор напряжения, смонтировали кабинную лампу с реостатом;

- пулемет ДТ передвинули назад на 100 мм. Походное положение пулемета перенесли с правого на левый борт (при испытаниях для походного крепления решили ис пользовать оба борта). Магазины приспособили для замены в воздухе, гаргрот в районе крепления шкворня обшили металлом для предохранения от повреждений стреляными гильзами.
