Доступ пехотинцев в десантное отделение и их спешивание осуществляются через кормовую аппарель с электромеханическим приводом, в которой имеется небольшая дополнительная дверь.

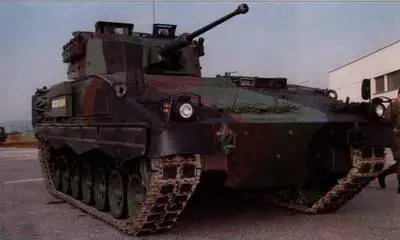

Применение алюминиевых сплавов в конструкции «Дардо» позволило снизить боевой вес до минимума, но несколько уменьшило бронезащищенность машины. Для защиты наиболее уязвимых мест применяется навесная стальная броня.

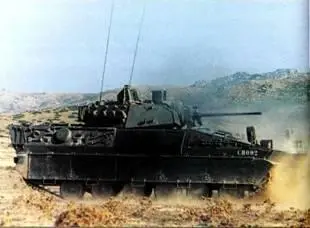

Вверху. БМП ASCOD может поставляться в разных вариантах комплектации, включающих один из двух двигателей и один из нескольких вариантов вооружения. Стандартным для всех вариантов остается расположение вращающейся башни в средней части машины с небольшим сдвигом вправо. Углы вертикальной наводки оружия составляют от - 10° до +50

Боевая машина пехоты ASCOD, прототип которой был создан в 1990 году, стала результатом совместной разработки австрийской компании «Штайр-Даймлер-Пух» и испанской «Санта-Барбара». Первые поставки этой машины были осуществлены компанией «Санта-Барбара» для сухопутных войск Испании, где они получили название «Пизарро». Первая партия составила 144 машины, в том числе 123 БМП и 21 командно- штабная машина. Всего же Испанией было заказано 463 машины, включая командно- штабные, санитарные, радиосвязные, инженерные, ремонтно-эвакуационные машины, самоходные минометы (81- и 120-мм), противотанковые ракетные комплексы, машины передовых артиллерийских наводчиков и со 105-мм противотанковыми пушками.

В мае 1999 года министерство обороны Австрии заключило контракт с компанией «Штайр-Даймлер-Пух» на поставку в 2002-2004 годах 112 БМП «Улан» для замены части гусеничных БТР 4К 4FA. Контрактом не предусмотрена поставка других вариантов машины, кроме базовой модели, которая дополнит в составе австрийской армии колесные БТР «Пандур». В конце 1999 года Таиланд заказал для своей морской пехоты 15 легких танков ASCOD 105, одну командно-штабную и одну ремонтно-эвакуаци- онную машины. Корпус и башня БМП ASCOD сварены из стальных броневых листов, которые обеспечивают защиту от 7,62-мм бронебойных пуль по всему периметру, за исключением лобовых листов, где предусмотрена защита от 14,5-мм боеприпасов. Возможна также установка дополнительного бронирования на лоб и борта башни, переднюю наклонную броневую плиту и борта корпуса.

В носовой части машины размещены место водителя (слева) и моторно-трансмисси- онный отсек (справа). Силовой установкой является германский дизельный двигатель с жидкостным охлаждением MTU 8V 183 ТЕ22 V90 мощностью 447 кВт (600 л. е.). БМП «Улан» оснащена дизельным двигателем MTU 8V-199 мощностью 529 кВт (710 л. е.). Силовая установка может быть снята с машины за 15 минут. В центральной части корпуса со сдвигом вправо установлена двухместная башня SP-30 с электрическим приводом. Основным вооружением является 30-мм пушка «Маузер-F» (боекомплект 200 готовых к стрельбе выстрелов и 202 в боеукладке). Слева от нее установлен спаренный с ней 7,62-мм пулемет MG3 (готовый к стрельбе боекомплект 700 патронов и 2200 в боеукладке).

В десантном отделении на индивидуальных складывающихся сиденьях размещаются восемь полностью экипированных пехотинцев (пять слева и трое справа). Доступ в отделение осуществляется через большую дверь с электромеханическим приводом в корме машины. Над левой частью отделения расположена башенка с перископами и открывающимся назад люком.

Подвеска торсионного типа состоит по каждому борту из семи опорных и трех поддерживающих катков, ведущего колеса впереди и направляющего сзади. В состав стандартного оборудования входят система автоматического пожаротушения мотор- но-трансмиссионного отделения, климатическая система на основе фильтровентиляционной установки с кондиционированием и отоплением воздуха, а также приборы ночного видения пассивного типа для водителя.

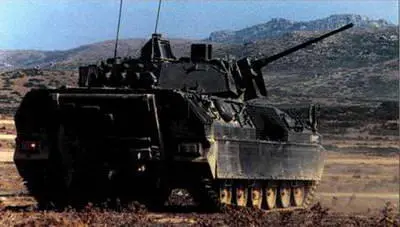

Справа. Основным вооружением БМП ASCOD является 30-мм стабилизированная в двух плоскостях пушка «Маузер-F», наведение которой осуществляется с помощью комбинированного прицела фирмы «Коллсман» (оптический и И К прицелы), электронного баллистического вычислителя и лазерного дальномера.

Стандартная БМП ASCOD с 30-мм пушкой. На базе создан легкий танк со 105-мм пушкой в башне другого типа.

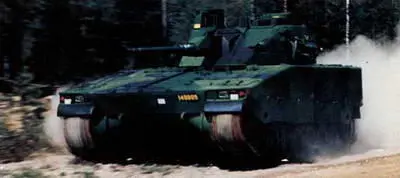

Вверху. Боевая машина пехоты CV 9040, состоящая на вооружении шведской армии, представляет собой классическую БМП настоящего времени во всем, за исключением калибра основного вооружения, который превосходит аналогичную характеристику большинства других современных БМП. Эта 40-мм пушка компании «Бофорс» имеет углы вертикальной наводки от -8° до +35°. Боекомплект пушки составляет 238 выстрелов, а 7,62-мм спаренного с ней пулемета - 3000.

В течение многих лет основным бронетранспортером шведских сухопутных войск был Pbv 302 фирмы «Хегглунд унд Зонер», оснащенный одноместной башней с ручным приводом и 20-мм пушкой. Министерство обороны Швеции разработало требования к боевой машине пехоты, которая дополнила бы Pbv 302 в боевых порядках. Контракт на ее разработку был выдан небольшой фирме «НВ Утвек- линг», которая привлекла к работе в качестве субподрядчиков компании «Хегглундз викл» (ходовая часть) и «Бофорс» (башня и вооружение, окончательная сборка). После испытаний прототипов был заключен контракт на поставку этих машин шведской армии (первая поступила в 1993 году). К 2002 году было построено почти 700 машин разных модификаций. Базовая модификация CV 9040 оснащена двухместной башней с 40-мм пушкой 40/ 70В компании «Бофорс дифенс», которая заряжается с казенной части и имеет систему выброса пустых гильз через крышу.

Пушка 40/70В представляет собой модификацию знаменитой 40-мм зенитной пушки L/70 и может вести огонь различными типами боеприпасов, включая бронебойные подкалиберные оперенные снаряды с отделяющимся поддоном, трассирующие и фугасные. С пушкой спарен 7,62-мм пулемет М/39. Цифровая система управления обеспечивает ведение огня в дневное и ночное время. Также на машине установлены французские гранатометы фирмы «Галикс», применяющие гранаты различных типов, в том числе дымовые. Экипаж состоит из водителя, командира и наводчика. В десантном отделении в кормовой части машины размещаются восемь полностью экипированных пехотинцев (по четыре человека вдоль бортов лицом внутрь). Доступ в отделение и спешивание осуществляются через кормовую аппарель. На вооружении шведской армии состоят машины, созданные на базе БМП CV 9040, в том числе командно-штабная CV 90 FCV, разведывательная CV 90 FOV и ремонтно- эвакуационная CV 90 ARV машины, а также самоходная зенитная установка TriAD с башней от CV 9040, на которой установлен обтекатель антенны РЛС «Тейлс».
