Всего было выпущено 369 серийных самолетов И-4 и два опытных образца. Как и большинство машин того времени, И-4 пробыл на вооружении в строевых авиачастях недолго – всего четыре с половиной года, после чего в конце 1933 года перешел в категорию учебно-тренировочных самолетов. Истребителями И-4 были укомплектованы примерно восемнадцать истребительных авиаэскадрилий, и в целом самолет сыграл весьма значительную роль в развитии советской истребительной авиации.

Несколько И-4 было модифицировано для проведения летно-испытательных и экспериментальных программ. Три самолета были подготовлены для участия в проекте Вахмистрова «самолет-звено», в соответствии с которым два и более истребителей стартовали с борта авиаматки АНТ-4/ТБ-1. С этой целью на И-4 монтировалась гораздо меньшая по размерам нижняя плоскость, устанавливались замки крепления и система управления замками. Другие модификации применялись для испытания различных образцов бортового вооружения: на одном самолете пулеметы устанавливались на верхнем крыле, другой имел под нижней плоскостью две пушки ДЕП калибра 76,2 мм, которые испытывались только для поражения наземных целей. На одной из модификаций испытывались реактивнодинамические пушки конструкции Курчевского. Еще один самолет имел по три «реактивных ускорителя» под каждым крылом. Ускорители развивали тягу 450 кг в течение 2,5 секунды, которых хватало, чтобы самолет оторвался от земли (обычное время взлета составляло примерно двадцать секунд). Наконец, «одна из модификаций имела поплавковое шасси, необходимое для взлета и посадки на воду. В этом случае, правда, существенно увеличивалось лобовое сопротивление.

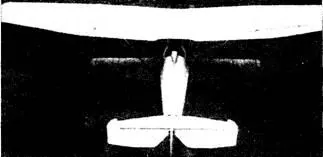

Самолет АНТ-5, сфотографированный сзади сверху. Отчетливо видна схема-полутораплан. Из собрания К.Удалова

Вскоре после того, как первые полеты АНТ-4 (ТБ-1) в ноябре 1925 года доказали, что в Советском Союзе могут с успехом строиться и летать тяжелые бомбардировщики, руководство страны поставило перед ЦАГИ и конструкторами Туполева задачу разработки еще более крупных и лучших моделей. Командование Военно-Воздушных Сил требовало создания целого семейства бомбардировщиков, сходных по конструкции и техническим характеристикам и различающихся лишь габаритами и грузоподъемностью.

Таким образом, в начале 1926 года Владимир Петляков и руководимая им конструкторская группа получили задание: создать первый в мире четырехмоторный моноплан с двигателями, расположенными на передней кромке крыла. Для того времени такой проект представлялся довольно дерзким: достаточно сказать что заказчик, т.е. ВВС, полноценное техническое задание на самолет смог разработать только к 1929 году.

Под руководством Туполева Петляков спроектировал трапециевидный фюзеляж, у которого верхняя и нижняя поверхности были параллельны, а боковые стенки сходились книзу. При этом верхняя поверхность имела некоторую выпуклость. Весь фюзеляж делился на три части: в передней находился носовой отсек с кабиной экипажа. Здесь размещались носовой стрелок, оператор бомбометания, командир и второй пилот. В средней части находились еще два стрелка, по одному с каждой стороны. Далее следовала хвостовая часть. Ближе к концу каждого крыла за двигателями имелось по одной убирающейся пушечной турели. В каждой плоскости располагался топливный бак на 1 950 л. Первый опытный образец имел двигатели VI760 «Конкерор» фирмы «Кертисс» мощностью 600 л.с. При размахе крыльев 39,5 м, АНТ-6, который в ВВС получил обозначение ТБ-3, представлял собой на тот период один из самых больших самолетов в мире.

Впервые самолет поднялся в воздух 22 декабря 1930 года с подмосковного аэродрома в Монино. Пилотировал его, к счастью, опытнейший летчик Михаил Громов. И вот почему – «к счастью». На взлете Громов дал полный газ на все четыре двигателя, а затем обеими руками взялся за штурвальную колонку: управление требовало значительных усилий. Сразу после отрыва присутствовавшие на аэродроме отчетливо услышали, как моторы теряют мощность. Громов немедленно сообразил: из-за вибрации рычаг сектора газа возвращается назад. Летчик переводит рычаг вперед и командует механику: «Держать!» В остальном полет прошел вполне успешно, но упор сектора газа пришлось укрепить. Проблема была устранена. В феврале 1930 года в НИИ ВВС начинаются летные испытания, в ходе которых двигатели «Конкерор» заменяют на «БМВ-VI», а впоследствии на моторы М-17Ф конструкции Микулина, которые развивали мощность от 500 до 730 л.с.

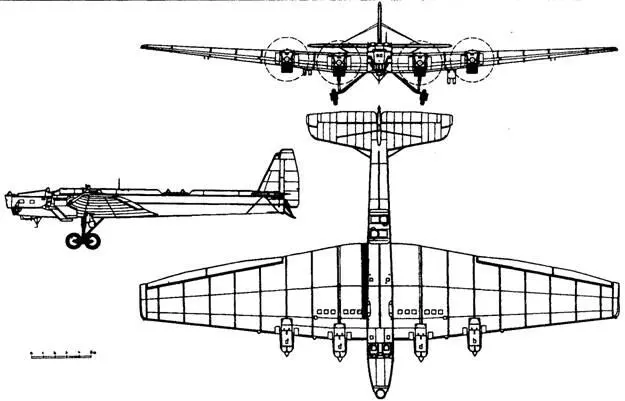

АНТ-6/ТБ-3

Самолет немедленно запускается в серию, сначала – на 22-м заводе в Москве. Здесь с 1932 по 1938 год было построено 763 бомбардировщика ТБ-3. Еще пятьдесят машин в 1932-34 гг. выпустил 31-й Таганрогский авиазавод, и шесть (1934-37 гг.) – Воронежский. Таким образом, всего было построено 819 самолетов и один опытный образец.

Следующие несколько лет Петляков занимается в ЦАГИ решением возникающих проблем и совершенствованием ТБ-3. Командование ВВС требует ускорить работы. По завершении государственных испытаний первого серийного самолета обнаружилось, что самолет более чем на тонну тяжелее опытного образца, и это существенно сказывалось на летно-технических показателях. Оказалось, что прибавка веса образуется за счет дополнительных соединений, большего количества оборудования, использования в обшивке металла большей толщины, увеличенной толщины нервюр и трубопроводов и в целом использования при постройке более тяжелых материалов. Общий прирост веса самолета достигал 1 127 кг, в связи с чем перед Петляковым встала задача разобраться в технологии производства и обеспечить использование необходимых материалов. В результате проделанной работы вес серийного самолета был снижен до 10 230 кг, что примерно на 150 кг превышало вес опытного образца, но все же было на 977 кг меньше, чем у первой серийной машины.

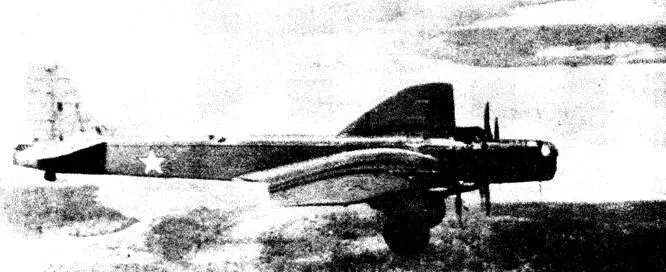

В воздухе бомбардировщик ТБ-3 с двигателями АМ-34Р конструкции Микулина. Из собрания М.Саукке

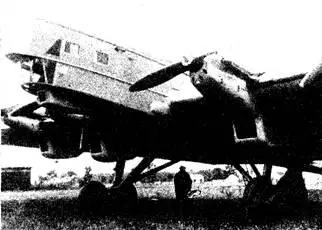

Носовая часть ТБ-3. Из собрания К.Удалова

Первый самолет серийного производства поднял в воздух 4 января 1932 года летчик А.Б.Юмашев. На самолете были установлены вращающиеся турели, а бомбовая нагрузка достигала двух тонн, правда, все авиабомбы, несмотря на вместительный фюзеляж, размещались на внешней подвеске. Одна пулеметная турель располагалась в носовой части, на ней устанавливались один одиночный и один спаренный пулеметы. Для уменьшения усилия на органы управления пришлось увеличить площади рулей направления и высоты. Еще через несколько лет маленькие спаренные колеса основного шасси заменили на значительно большее колесо, и это позволило существенно улучшить управляемость самолета на земле.
