В. Гагин - Авиаконструктор А. С. Москалёв. К 95-летию со дня рождения

Специфика эксплуатации амфибий и избранная схема моноплана предопределили некоторые особенности и общей компоновки самолета. Так, к примеру, пилоты входили в кабину, открыв фонарь, или через люк у силового шпангоута, а пассажиры и стрелок – через люк в хвостовой части фюзеляжа за крылом. При постройке амфибии конструкторы широко использовали проверенные в полетах части и узлы самолетов САМ-5 бис и САМ- 5-2 бис. С них взяты крыло, горизонтальное оперение, шасси.

Заводские испытания амфибии САМ-11 проводились в Воронеже. «Бекас» успешно стартовал с грунтового аэродрома и производил на нем посадку. Затем, в своей основной роли, работал на Погонном озере. Государственные испытания амфибия прошла на Черном море, близ Севастополя. Самолет показал хорошие летные данные: скорость у воды – 220 км/ч, на высоте – 258 км/ч. Во всех полетах мотор ММ-1 работал отлично. Казалось, путь к серийному производству нового самолета с отечественным мотором открыт. Но не тут-то было. В наркомате авиационной промышленности решили внедрить в серийное производство не отечественный ММ-1, а купленный у французской фирмы Рено мотор МВ-б мощностью 220 л. с.

Конструкторскому бюро предложили построить самолет – эталон САМ-11 для серийного производства, но с мотором МВ- 6. Вскоре такой самолет был готов и под обозначением САМ-11 бис передан на заводские и государственные испытания. Он, как и его предшественник «Бекас», прошел их весьма успешно. Основные характеристики амфибии почти не изменились. Самолет рекомендовали для серийной постройки в качестве учебного, связного почтового и спецприменения. Но вскоре выяснилось, что серийные моторы МВ-6 непригодны для эксплуатации в зимних условиях нашей страны. Серийный выпуск двигателей прекратили, а производство отечественного ММ-1 не организовали. Так, в результате ошибочного решения руководителей авиапромышленности, наша страна осталась без моторов, необходимых для самолетов весовой категории 1200- 1600 килограммов.

САМ-11 – амфибия с рядным двигателем воздушного охлаждения ММ-1 в 220 л. с. Были использованы крыло, оперение и ряд частей от САМ-10. Схема самолета – летающая лодка-высокоплан с двигателем над крылом на одной толстой стойке и с подкрыльными неубираемыми поплавками. Корпус лодки деревянный с продольным и поперечным набором и стремя переборками. Хвостовая часть лодки имела очертания двойной кривизны, овальное поперечное сечение корпуса, переходившего в воздушный киль. Лодка двухреданная, задний редан заостренный. По нижним скулам лодки до первого редана были поставлены накладные скуловые брусья. Вся поверхность корпуса лодки была оклеена полотном на аэролаке. Вход в кабину летчиков – через фонарь и вырез в левом борту, а вход в трехместную кабину пассажиров – через люк в палубе за крылом.

Крыло, взятое от самолетов САМ-5-2бис и САМ-10, имело лишь незначительные изменения – гнезда для поднятых колес шасси. Оперение и управление – от тех же самолетов с несущественными отклонениями. Шасси – от САМ-5-2бис, но свободнонесущие стойки его были закреплены в бортах лодки шарнирно, поднимались движением вбок от пневмо-системы и в убранном положении колеса прятались в крыло, а стойки оставались в потоке. Костыльное колесо (за вторым реданом) не убиралось.

Масса пустого самолета – 1094 кг, т. е. примерно на 200 кг больше, чем сухопутного САМ-10, что получилось главным образом из-за большей массы лодки по сравнению с фюзеляжем и некоторого перетяжеления ее корпуса. Нагрузка (правда, вовсе не предельная) составила 306 кг, весовая отдача – 22 %, но это никого не смущало, поскольку самолет предназначался как связной трехместный для ВМФ.

При испытаниях получилось, что самолет никак не брал высоты более 100 м и плохо слушался летчика. Причина была выяснена быстро. Продувки модели показали, что двигатель на толстой стойке очень сильно портит аэродинамику самолета и вызывает срыв потока. В ходе испытаний имела место небольшая авария. В конце концов, путем некоторого подъема моторамы и изменения формы стойки, удалось преодолеть это препятствие и летные качества получились хорошие: скорость у воды – 225 км/ч, посадочная – 85 км/ч, скорость отрыва – 95-100 км/ч, потолок – 4700 м. Однако, для возможности суждения о практическом применении и дальнейшей постройке самолета пришлось, как и в САМ-10, сменить двигатель ММ-1 на серийный МВ-б и все испытания повторить.

САМ-11 бис с двигателем МВ-6 в 220 л. с. проходил объединенные испытания в сентябре-октябре 1940 г. (летчики П. В. Яковлев и А. Н. Гусаров). В самолете были сделаны возможные облегчения и переделано шасси. Масса пустого самолета стала 1030 кг, полетная масса была принята 1350 кг, меньше, чем в САМ-11. Это до известной степени скомпенсировало многооборотность двигателя МВ-6, и летные качества получились близкими к предыдущим: скорость у воды – 217 км/ч, на высоте 2400 м скорость составила 240 км/ч, время набора высоты (3000 м) -17,2 мин, потолок – 5600 м (за 1 ч 3 мин), разбег на воде – в среднем 200 м (16 с), по суше – 110 м (9 с), пробег – 10-11 с (120-170 м по суше и по воде).

Данные эти были хорошие, но полезная нагрузка была мала и о применении самолета в ГВФ вопрос не возникал, а ВВС и ВМФ не стали его специально заказывать. Все осталось лишь как интересный опыт.[8]

Проект учебно-тренировочного самолёта САМ-12

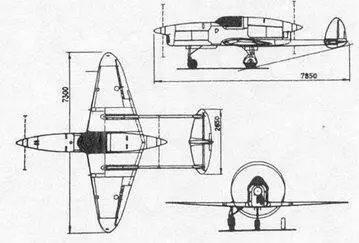

Три проекции лёгкого истребителя САМ-13

В предвоенные годы наиболее интересной законченной работой являлся москитный истребитель-перехватчик САМ-13 с двумя моторами Рено по 220 л. с. (Рено 220 л. с. тип 453-05: Нн=4000 м; Рн=795 мм; n= 2500 о/м) и легким вооружением – 4 пулемета «Ультра-ШКАС».

Из всех самолетов, созданных ОКБ-31. САМ-13 для Mei ih и коллектива имел особое значение. Наконец-то мы создали боевую машину которая, несмотря на некоторую необычность компоновки и слабые двигатели, все же. при обеспечении высоких ЛТХ и небольшой стоимости по его созданию, может претендовать на серийное производство. По предложению Седьмого Опытного главка НКАП самолет все таки был переведен в разряд экспериментальных, там. видимо, не допускали возможности создания боевого истребителя с моторами МВ-6. хотя бы и двумя. В самом деле, суммарная мощность двух двигателей САМ-13, равная 440 л. с., не могла равняться с мощностью двигателей, стоящих па истребителях, и самолет рассматривался как москитный, экспериментальный. в создании которого было интересно выявить новые решения. которые в дальнейшем могут быть использованы при постановке более мощных двигателей. А кроме того, руководству 7-го Главного управления НКАП. наверное, становилось ясным низкое качество двигателя МВ-6, который пока что был в серийном производстве.
