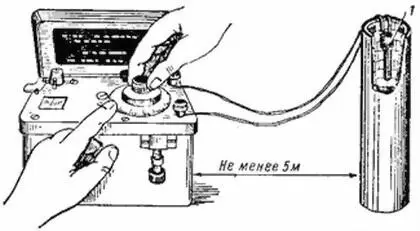

Рис. 25.Измерение сопротивления электродетонатора:

1 — электродетонатор

При проверке и измерении сопротивления необходимо следить за тем, чтобы проводники, подключаемые к приборам, были зачищены до блеска, плотно зажаты винтами и не соединялись с корпусом прибора или между собой зачищенными концами.

Обращение с омметрами. При переноске большого омметра стрелка прибора должна быть застопорена тормозом. Омметры необходимо оберегать от толчков, ударов, падения и т. п., а также от сырости. Хранить омметры необходимо в сухом отапливаемом помещении. Разборку и ремонт неисправных омметров водолазы-взрывники не производят, а сдают в специальные мастерские.

Рис. 26.Проверка исправности электродетонатора:

1 — электродетонатор

Рис. 27.Проверка целости жилы провода:

1 — провод на катушке; 2 — концы провода; 3 — омметр

ж) Провода и электровзрывная сеть.На подводных работах применяют медные и алюминиевые провода с резиновой и хлорвиниловой изоляцией. Наибольшее распространение получили саперные провода марок СП-1 и СП-2 (медные с резиновой изоляцией и хлопчатобумажной оплеткой в одну или две жилы сечением по 0,75 мм² ). Звонковые провода для подводных работ применять нельзя из-за недостаточной их изоляции (провода имеют хлопчатобумажную изоляцию, пропитанную парафином).

Характеристики проводов приведены в приложении 8.

Перед применением проводов их проверяют на целость жилы и сохранность изоляции.

Целость жилы проверяется большим или малым омметром (рис. 27). Если жила исправна, то после подключения концов провода к клеммам малого омметра стрелка его отклонится вправо, показывая величину сопротивления в омах. Если стрелка не отклоняется, вьюшку разматывают и находят место разрыва.

Место разрыва может быть определено на ощупь или прокалыванием изоляции булавкой до контакта с жилой и подключением булавки отрезком провода к одной из клемм омметра при условии, что конец проверяемого провода соединен с клеммой. Провод прокалывают через 5–10 м по длине (рис. 28). Места проколов затем должны быть залиты резиновым клеем и обвернуты изоляционной лентой. Найденное место разрыва жилы зачищают, соединяют с другим концом провода и тщательно изолируют.

Рис. 28.Обнаружение места разрыва провода с помощью булавки:

1 — провод; 2 — булавка; 3 — соединительный провод; 4 — омметр

Целость изоляции провода проверяют погружением провода в морскую или соленую воду (1–2 стакана соли на ведро воды). В бочку опускают чистый медный лист (0,4×0,4 м ), от которого идет провод к омметру. Испытываемый провод погружают в воду (рис. 29). Изоляция считается исправной, если через 20–30 минут после подключения провода стрелка омметра не отклоняется в сторону или покажет сопротивление не менее 3000 ом . При неисправности изоляции (величина сопротивления менее 3000 ом ) место повреждения обнаруживают путем постепенного выбирания свободного конца провода из бочки с одновременным наблюдением за стрелкой омметра. Отклонение стрелки в сторону увеличения сопротивления покажет, что поврежденный участок вышел из воды.

Рис. 29.Проверка изоляции провода:

1 — проверяемый провод; 2 — конец проверяемого провода; 3 — бочка с соленой водой; 4 — медный лист; 5 — омметр; 6 — соединительный провод

Провода соединяются в виде прямых сростков, сростков под углом и сетевых сростков (рис. 30). Сращивание проводов производят в следующем порядке. На расстоянии 3 см от свободного конца провода ножом делают круговой надрез изоляции до жилы, затем снимают изоляцию, оголенную часть жилы скручивают и зачищают ножом до блеска, зачищенные концы жилы накладывают друг на друга, плотно скручивают между собой, а затем тщательно изолируют резиновой или липкой изоляционной лентой.

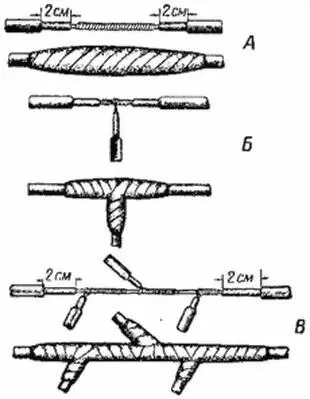

Рис. 30.Сростки проводов и их изоляция:

А — прямой сросток; Б — сросток под углом; В — сетевой сросток

Для одновременного взрыва нескольких зарядов электродетонаторы этих зарядов соединяют между собой участковыми проводами. Соединение электродетонаторов в сети бывает последовательное, параллельное и смешанное. Выбор способа соединения зависит главным образом от применяемого источника тока. Как уже указывалось, машинками ПМ-1 и ПМ-2 можно взорвать заряды, соединенные последовательно [2] По данным Союзвзрывпрома машинка ПМ-2 непригодна для взрывания электродетонаторов с константиновыми мостиками даже при их последовательном соединении. Этой машинкой можно пользоваться только для взрывания электродетонаторов с платино-иридиевыми мостиками. , а машинкой КПМ-2 — при соединениях всех видов.

Рис. 31.Последовательное соединение зарядов:

1 — электродетонаторы; 2 — участковые провода; 3 — магистральные провода; 4 — заряды ВВ

Последовательное соединение (рис. 31) представляет собой такое соединение, при котором один проводник первого электродетонатора присоединяют к проводнику второго электродетонатора, затем второй к третьему и т. д. Оставшиеся свободными проводники первого и последнего электродетонаторов присоединяют к магистральным проводам. Это наиболее распространенная схема соединения проводов для электровзрывании.

К недостаткам этой схемы соединения относится:

— при неисправности одного из электродетонаторов или при обрыве какого-либо провода вся электровзрывная сеть окажется разомкнутой, ток от источника по проводам не пойдет и взрыва не будет;

— при различной величине сопротивления отдельных электродетонаторов может взорваться тот электродетонатор, который имеет большее сопротивление, что приведет к размыканию электровзрывной сети и отказу других зарядов.

Элементарный расчет последовательного соединения электродетонаторов можно выполнять по формуле
