Усилить конфликт, указав предельное состояние (действие) элементов.

Правило3. Большая часть задач содержит конфликты типа «много элементов» и «мало элементов» («сильный элемент» — «слабый элемент» и т. д.). Конфликты типа «мало элементов» при усилении надо приводить к одному виду — «ноль элементов» («отсутствующий элемент»).

Пример.Будем считать, что вместо «малого количества проводников» в ТП-2 указан «отсутствующий проводник».

Записать формулировку модели задачи, указав:

1) конфликтующую пару;

2) усиленную формулировку конфликта;

3) что должен сделать вводимый для решения задачи икс-элемент (что он должен сохранить и что должен устранить, улучшить, обеспечить и т. д.).

Пример.Даны отсутствующий проводник и молния. Отсутствующий проводник не создает помех (при приеме радиоволн антенной), но и не обеспечивает защиту от молний. Необходимо найти такой икс-элемент, который, сохраняя способность отсутствующего проводника не создавать помех (антенне), обеспечивал бы защиту от молний.

Примечания:

А. Модель задачи условна, в ней искусственно выделена часть элементов технической системы. Наличие остальных элементов только подразумевается. Так, в модели задачи о защите антенны из четырех элементов, необходимых для формулировки задачи (антенна, радиоволны, проводники молния), остались только два, остальные упоминаются в скобках — их можно было бы вообще не касаться.

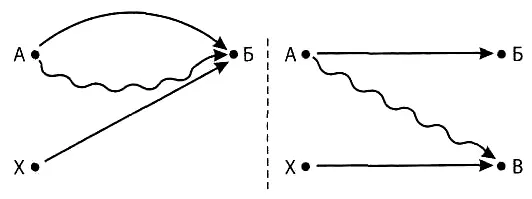

Б. После шага 1.6 следует обязательно вернуться к 1.1 и проверить логику построения модели задачи. При этом часто оказывается возможным уточнить выбранную схему конфликта, указав в ней Х-элемент, например, так:

В. Икс-элемент не обязательно должен оказаться какой-то новой вещественной частью системы. Икс-элемент — это некое изменение в системе, некий икс вообще. Он может быть равен, например, изменению температуры или агрегатного состояния какой-то части системы или внешней среды.

Проверить возможность применения системы стандартов к решению модели задачи. Если задача не решена, перейти ко второй части АРИЗ. Если задача решена, можно перейти к седьмой части АРИЗ, хотя и в этом случае рекомендуется продолжить анализ со второй части.

Примечание.Анализ по первой части АРИЗ и построение модели существенно проясняют задачу и во многих случаях позволяют увидеть стандартные черты в нестандартных задачах. Это открывает возможность более эффективного использования стандартов, чем при применении их в исходной формулировке задачи.

Цель второй части АРИЗ — учет имеющихся ресурсов, которые можно использовать при решении задачи: ресурсов пространств, времени, веществ и полей.

Определить оперативную зону (ОЗ).

Примечание.В простейшем случае оперативная зона — это пространство, в пределах которого возникает конфликт, указанный в модели задачи.

Пример. В задаче об антенне ОЗ — пространство, ранее занимаемое молниеотводом, т. е. мысленно выделенный «пустой» стержень, «пустой» столб.

Определить оперативное время (ОВ).

Примечание.Оперативное время — это имеющиеся ресурсы времени: конфликтное время Т 1и время до конфликта Т 2.

Конфликт (особенно быстротечный, кратковременный) иногда может быть устранен (предотвращен) в течение Т 2.

Пример. В задаче об антенне оперативное время является суммой Т 1(время разряда молнии) и Т 1(время до следующего разряда). Т 2нет.

Определить вещественно-полевые ресурсы (ВПР) рассматриваемой системы, внешней среды и изделия. Составить список ВПР.

Примечания:

А. Вещественно-полевые ресурсы — это вещества и поля, которые уже имеются или могут быть легко получены по условиям задачи. ВПР бывают трех видов:

1. Внутрисистемные: а) ВПР инструмента; б) ВПР изделия.

2. Внешнесистемные: а) ВПР среды, специфической именно для данной задачи, например вода в задаче о частицах в жидкости оптической чистоты; б) ВПР, общие для любой внешней среды, «фоновые» поля, например гравитационные, магнитное поле Земли.

3. Надсистемные: а) отходы посторонней системы (если такая система доступна по условию задачи), б) «копеечные» — очень дешевые посторонние элементы, стоимостью которых можно пренебречь.

При решении конкретной мини-задачи желательно получить результат при минимальном расходовании ВПР. Поэтому целесообразно использовать в первую очередь внутрисистемные ВПР, затем внешнесистемные ВПР и в последнюю очередь надсистемные ВПР. При развитии же полученного ответа и при решении задач на прогнозирование (т. е. макси-задач) целесообразно задействовать максимум различных ВПР.

Б. Как известно, изделие — неизменяемый элемент. Какие же ресурсы могут быть в изделии? Изделие действительно нельзя изменять, т. е. нецелесообразно менять при решении мини-задачи. Но иногда изделие может: а) изменяться само; б) допускать расходование (т. е. изменение) какой-то части, когда его (изделия) в целом неограниченно много (например, ветер и т. д.); в) допускать переход в надсистему (кирпич не меняется, но меняется дом); г) допускать использование микроуровневых структур; д) допускать соединение с «ничем», т. е. с пустотой; е) допускать изменение на время. Таким образом, изделие входит в ВПР лишь в тех сравнительно редких случаях, когда его можно легко менять, не меняя.

В. ВПР — это имеющиеся ресурсы. Их выгодно использовать в первую очередь. Если они окажутся недостаточными, можно привлечь другие вещества и поля. Анализ ВПР на шаге 2.3является предварительным.

Пример. В задаче о защите антенны фигурирует «отсутствующий молниеотвод». Поэтому в ВПР входят только вещества и поля внешней среды. В данном случае ВПР — это воздух.

В результате применения третьей части АРИЗ должен сформироваться образ идеального решения (ИКР). Определяется также и физическое противоречие (ФП), мешающее достижению ИКР. Не всегда возможно достичь идеального решения. Но ИКР указывает направление на наиболее сильный ответ.
