Генрих Альтшуллер - Найти идею

4.4.5. Использование физэффектов

4.5. Направление развития измерительных систем

4.5.1. Переход к измерительным бисистемам и полисистемам

4.5.2. Переход к измерению производных

Измерения и обнаружения в системах обслуживают главное — «измерительное» — действие. Поэтому желательно так перестроить главное действие, чтобы оно исключало необходимость (или сводило к минимуму) измерительно-обнаружительного действия. Конечно, не в ущерб точности.

Если дана задача на обнаружение или измерение, целесообразно так изменить систему, чтобы вообще отпала необходимость в решении этой задачи.

Способ индукционного нагрева деталей. Для самофиксации заданной температуры между индуктором и деталью помещают соль с температурой плавления равной заданной температуре.

Индукционная печь для нагрева токами промышленной частоты, включающая тигель и индуктор, отличается тем, что с целью поддержания заданного режима нагрева тигель выполнен из ферромагнитного материала, точка Кюри которого равна заданной температуре нагрева.

Если дана задача на обнаружение или измерение и при этом нельзя применить стандарт 4.1.1, то целесообразно заменить непосредственные операции над объектом операциями над его копией или снимком.

Вместо непосредственного обмера бревен, погруженных на железнодорожную платформу, измерение ведут по фотоснимку, сделанному в определенном масштабе.

Измерение деформаций оболочек затруднено тем, что оболочки являются частью громоздкой конструкции. Предложено изготавливать слепки (до деформации и после нее) и вести измерения на слепках.

Если нужно сравнить объект с эталоном с целью выявления отличий, то задачу решают оптическим совмещением изображения объекта с эталоном, причем изображение объекта должно быть противоположно по окраске эталону или его изображению. Аналогично решают задачи на измерение, если есть эталон или его изображение.

Контроль пластинки с просверленными отверстиями ведут, совмещая желтое изображение пластинки с синим изображением эталона. Если на экране появляется желтый цвет, значит, в контролируемой пластинке отсутствует отверстие. Появление синего цвета означает, что на пластинке есть лишнее отверстие.

Способ сличения объектов, заключающийся в проектировании изображений сличаемых объектов на экран и совмещении идентичных участков изображений. Отличается тем, что с целью повышения надежности процесса сличения, изображения сличаемых материалов проецируются на экран контрастными, например, негативное и позитивное или красное и синее.

Если дана задача на измерение и нельзя применить стандарты 4.1.1 и 4.1.2, то целесообразно перевести ее в задачу на последовательное обнаружение изменений.

При добыче медных руд камерным способом образуются огромные подземные залы, камеры. От взрывов и по другим причинам потолок (кровля) камер местами отслаивается, падает. Необходимо регулярно следить за состоянием потолка, измерять образующиеся «ямы». Но как это сделать, если потолок на высоте пятиэтажного дома? Предложено при подготовке камер заранее бурить в кровле скважины — сбоку, над потолком — и закладывать в них разноцветные, люминесцирующие вещества. Если в каком-то месте выпала порода и образовался купол, это легко обнаружить по свечению люминофора. Апо его цвету можно судить о высоте образовавшегося купола.

Пояснения. Любое измерение производится с определенной степенью точности. Поэтому в задачах на измерение, даже если речь в них идет о непрерывном измерении, всегда можно выделить элементарный акт измерения, состоящий из двух последовательных обнаружений. Рассмотрим, например, задачу об измерении диаметра шлифовального круга. Измерение надо вести с определенной (и отнюдь не безграничной) точностью. Допустим, требуется точность в 0,01 мм. Это значит, что круг можно рассматривать состоящим из концентрических окружностей, причем расстояние между окружностями 0,01 мм. Задача сводится к вопросу: как обнаружить, что совершился переход от одной окружности к другой? Фиксируя такие переходы и зная их число, мы всегда можем вычислить диаметр круга.

Переход от расплывчатого понятия «измерение» к четкой модели «два последовательных обнаружения» резко упрощает задачу.

В синтезе измерительных систем проявляется тактика, типичная для синтеза «изменительных» систем: любым путем достроить веполь, вводя недостающие вещества или поля. Отличается синтез измерительных веполей тем, что структура веполя должна обеспечить получение поля на выходе.

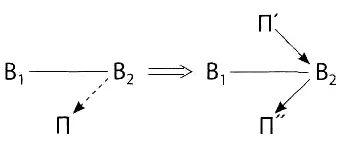

Если невепольная система плохо поддается обнаружению или измерению, задачу решают, достраивая простой или двойной веполь с полем на выходе:

Способ обнаружения момента начала кипения жидкости (то есть появления в жидкости пузырьков В 2).Через жидкость пропускают ток — при появлении пузырьков резко возрастает электрическое сопротивление.

Способ обнаружения и счета инородных включений в жидкости, отличающийся тем, что с целью повышения чувствительности исследуемую среду облучают электромагнитными колебаниями сверхвысокой частоты и регистрируют форму и амплитуду рассеянных частицами колебаний, по которым судят о количестве включений в жидкости.

Примечание. Вепольные группы типичны для ответов на задачи по обнаружению и измерению.

Как зафиксировать образование первых трещин при испытаниях на усталость металлических образцов, например шатуна?

От приведенного выше изобретения по а. с. № 269558ситуация отличается только агрегатным состоянием исследуемого вещества. Но электрическое сопротивление твердого тела при появлении трещин резко возрастает — как и электрическое сопротивление жидкости при появлении пузырьков. Предложено пропускать по исследуемому образцу электрический ток.
